4 Reparatur
4.3.1 Austauschen des Hauptkabelpakets
Fortsetzung
13
Anschließen der Druckluftschläuche und der CP/CS-Verkabelung (falls vorhanden)
Beachten Sie, dass das Verfahren je nach Schutzklasse und Schutzart
unterschiedlich ist.
Anschließen der Luftschläuche und CP/CS-Verkabelung an Roboter nicht im Schutztyp Hygienic
Verwenden Sie dieses Verfahren, wenn der Roboter nicht im Schutztyp Hygienic
ist.
1
Fortsetzung auf nächster Seite
244
Aktion

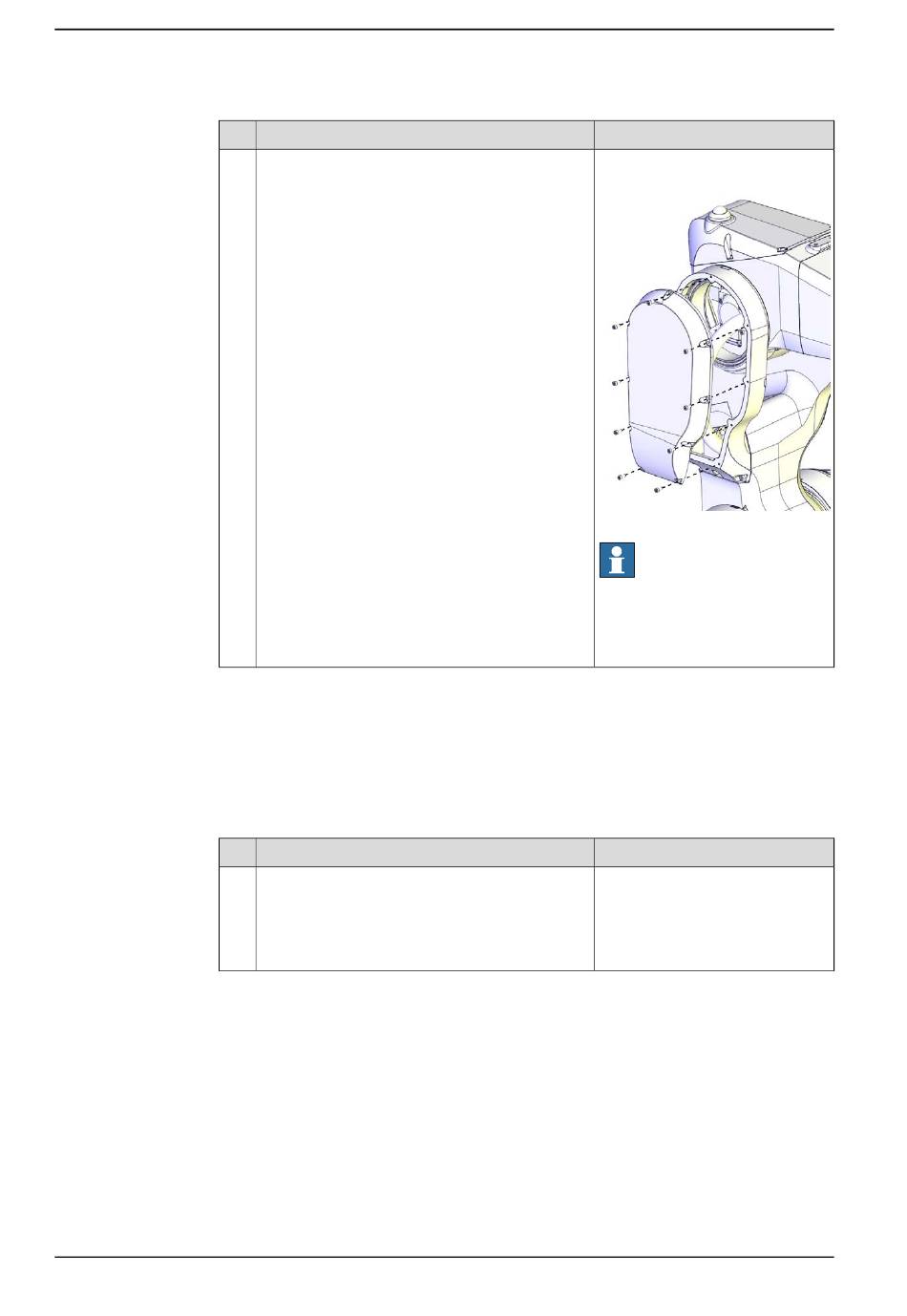

Bringen Sie die Kabelgehäuseabdeckung wieder
an.
Für Roboter mit Schutzklasse IP67
Für Roboter mit Schutzart Foundry Plus.
Für Roboter mit Schutzart Clean Room
Für Roboter mit Lebensmittelschmierstoff
Für Roboter mit Schutzart Hygienic
Tragen Sie Klebeflüssigkeit Loctite 243 auf alle
Schrauben auf, die die Abdeckung sichern.
Aktion
Für Roboter mit Schutzart Clean Room
Für Roboter mit Lebensmittelschmierstoff
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
© Copyright 2014 - 2021 ABB. Alle Rechte vorbehalten.
Hinweis
Schrauben: 3HAB3409-207 (M3x8).
Anzugsdrehmoment: 1.5 Nm
xx1300002400
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Hinweis
