10.00
9.1.2

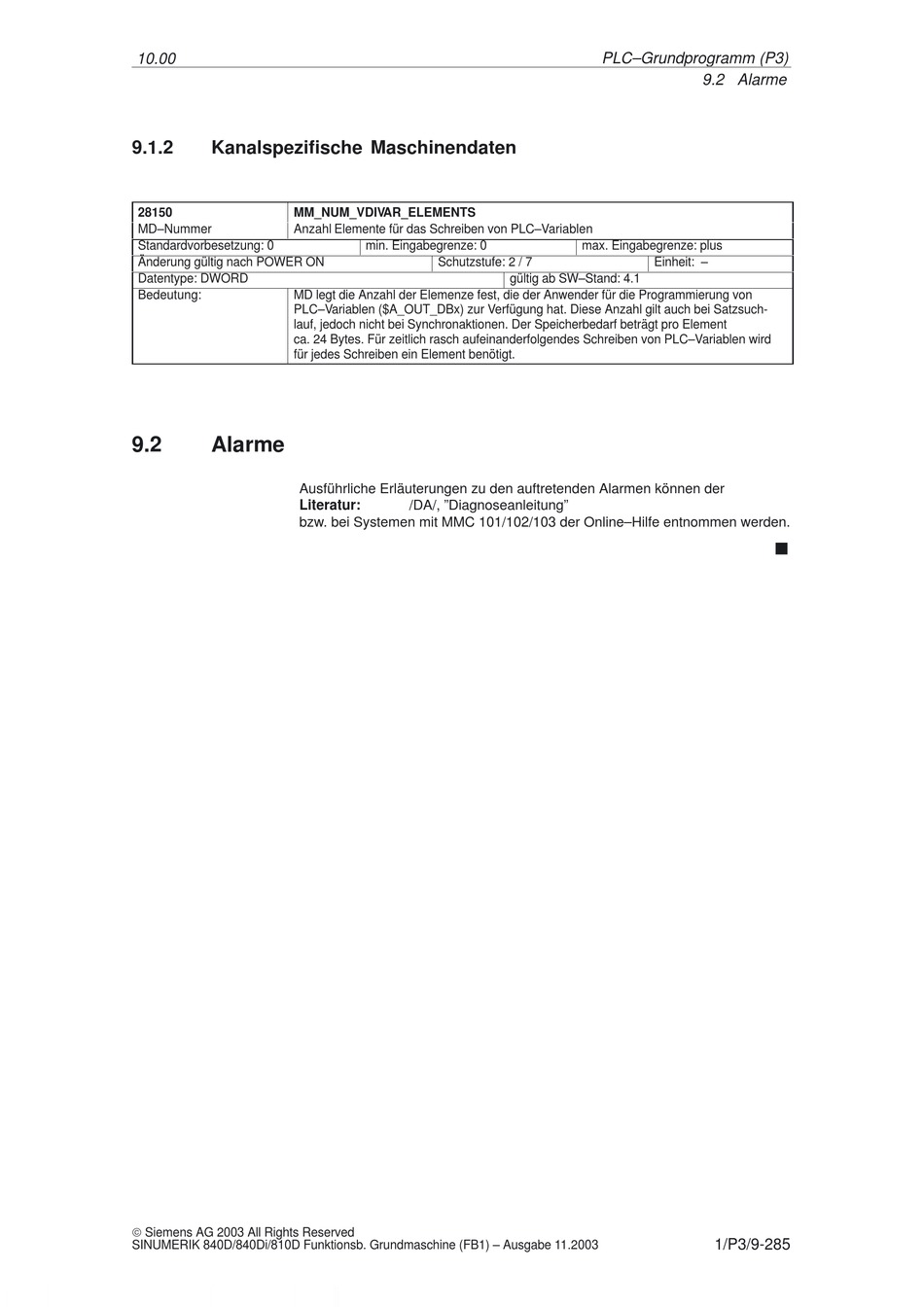

Kanalspezifische Maschinendaten
28150
MM_NUM_VDIVAR_ELEMENTS
MD–Nummer
Anzahl Elemente für das Schreiben von PLC–Variablen
Standardvorbesetzung: 0
Änderung gültig nach POWER ON
Datentype: DWORD
Bedeutung:
MD legt die Anzahl der Elemenze fest, die der Anwender für die Programmierung von
PLC–Variablen ($A_OUT_DBx) zur Verfügung hat. Diese Anzahl gilt auch bei Satzsuch-
lauf, jedoch nicht bei Synchronaktionen. Der Speicherbedarf beträgt pro Element
ca. 24 Bytes. Für zeitlich rasch aufeinanderfolgendes Schreiben von PLC–Variablen wird
für jedes Schreiben ein Element benötigt.
9.2
Alarme
Ausführliche Erläuterungen zu den auftretenden Alarmen können der
Literatur:
bzw. bei Systemen mit MMC 101/102/103 der Online–Hilfe entnommen werden.
Siemens AG 2003 All Rights Reserved
SINUMERIK 840D/840Di/810D Funktionsb. Grundmaschine (FB1) – Ausgabe 11.2003
min. Eingabegrenze: 0
Schutzstufe: 2 / 7
gültig ab SW–Stand: 4.1
/DA/, "Diagnoseanleitung"
PLC–Grundprogramm (P3)
9.2 Alarme
max. Eingabegrenze: plus
Einheit: –
1/P3/9-285
