K3: Kompensationen
5.4 Nickkompensation
①
,

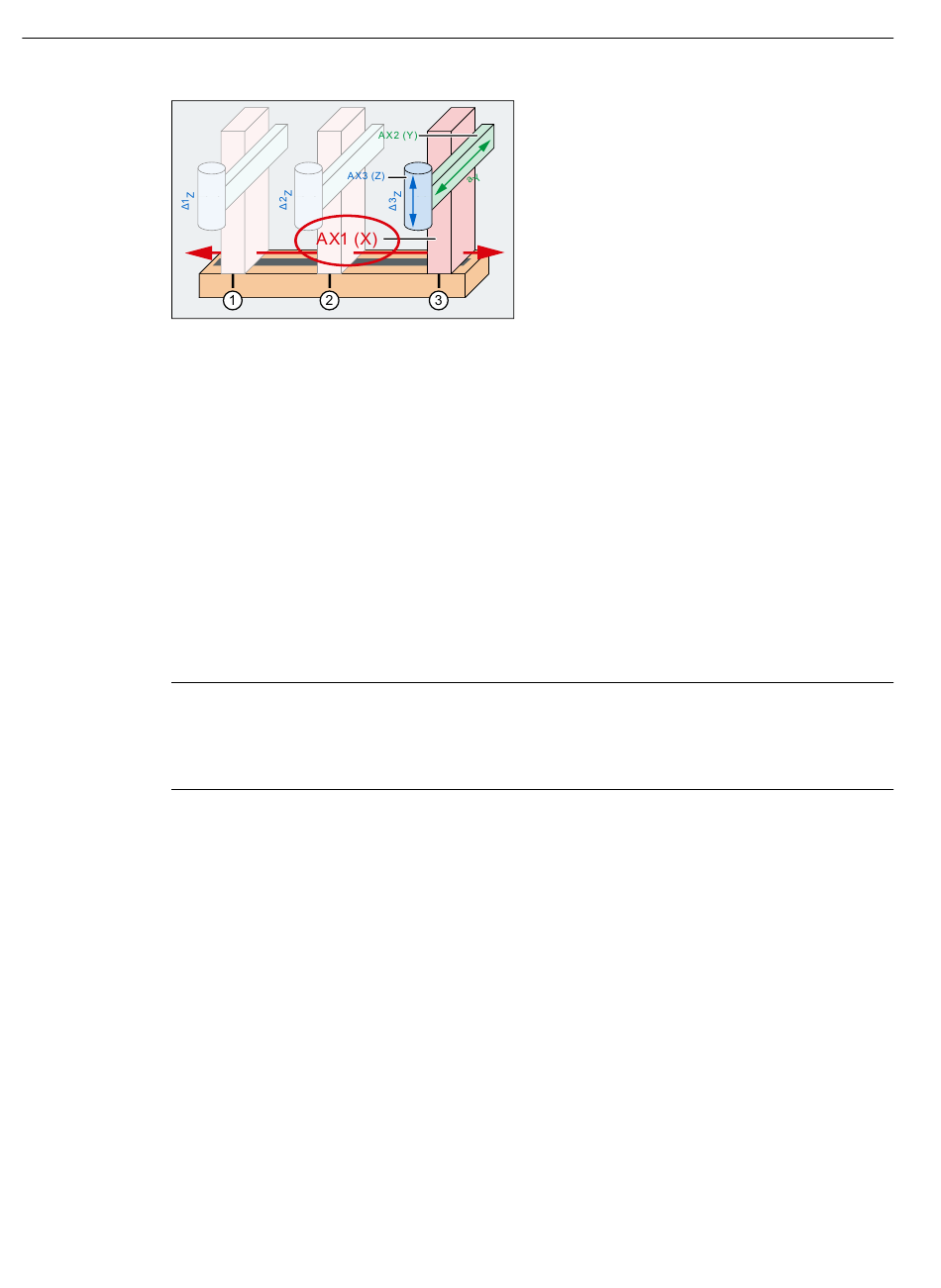

Bild 5-7
MD10002 $MN_AXCONF_LOGIC_MACHAX_TAB[ 0 ] = "AX1"
MD10002 $MN_AXCONF_LOGIC_MACHAX_TAB[ 1 ] = "AX2"
MD10002 $MN_AXCONF_LOGIC_MACHAX_TAB[ 2 ] = "AX3"
MD37312 $MA_NOCO_ADAPT_AX_1[ AX3 ] = 1
5.4.2.5

Anzahl Positionen der Adaptionskennline

In das Maschinendatum ist für die positionsabhängige Adaption die Anzahl der Achspositionen
einzutragen, für die jeweils eine andere Nachgiebigkeit wirkt:
MD37314 $MA_NOCO_ADAPT_NUM_1[<Komp. Achse>] = <Anzahl>
Hinweis
Aktivierung der positionsabhängigen Adaption
Die positionsabhängige Adaption wird nur dann aktiv, wenn mehr als eine Position und eine
Adaptionsachse (MD37312 $MA_NOCO_ADAPT_AX_1 (Seite 279)) parametriert sind.
Beispiel
An drei Positionen des Verfahrbereichs der Adaptionsachse (X-Achse) sollen Stützpunkte der
Adaptionskennlinie parametriert werden.
● Kompensierende Achse: AX3 (Z-Achse)
● Beschleunigende Achse: AX2 (Y-Achse)
● Adaptionsachse: AX1 (X-Achse)
280
② ③
, Achspositionen der Adaptionsachse AX1 (X-Achse)
Adaptionsachse AX1 (X-Achse)
; X-Achse
; Y-Achse
; Z-Achse
; Adaptionsachse = X-Achse
