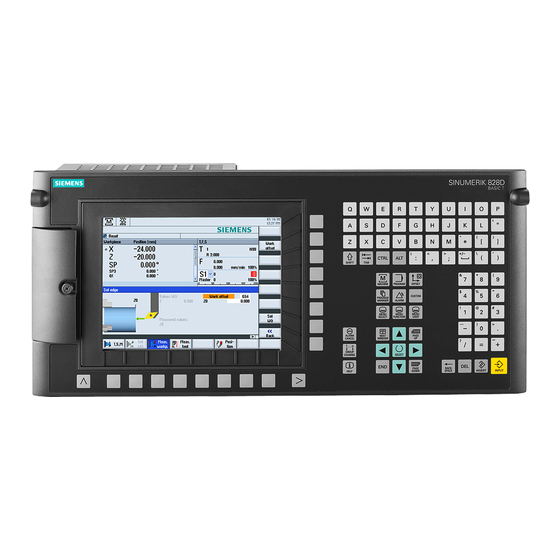

Siemens SINUMERIK 828D Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuerung
  5. SINUMERIK 828D
  6. Bedienungsanleitung

Siemens SINUMERIK 828D Bedienungsanleitung

Steuerungsübersicht für verkäufer von werkzeugmaschinen
Vorschau ausblenden Andere Handbücher für SINUMERIK 828D:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINUMERIK 828D

Inhaltszusammenfassung für Siemens SINUMERIK 828D

  • Seite 3 SINUMERIK Operate - Drehen Datenverwaltung CNC-Bedienung im automatischen Betrieb Steuerungsübersicht für Verkäufer von (AUTO) Werkzeugmaschinen CNC-Funktionalitäten CNC- Programmiermethoden Werkstückvisualisierung CNC-Technologiezyklen Komplettbearbeitung Mehrkanalige Bearbeitung Automatisierung Digitalisierung Tools & Informationen Sicherheitsfunktionen Gültig für: Steuerungen SINUMERIK 828D/SINUMERIK 840D sl Software CNC-Software Version 4.8 07/2020 A5E41992653A AB...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Vorwort

    Vorwort Vorwort Gültigkeitsbereich Das vorliegende Dokument gibt Ihnen einen Überblick über den Funktionsumfang der SINUMERIK 828D und SINUMERIK 840D sl mit SINUMERIK Operate V4.8 für Drehmaschinen. Das Dokument richtet sich an Verkäufer und Händler von Werkzeugmaschinen. Gliederung der Information • Aus den vielfältigen Funktionsmöglichkeiten der SINUMERIK-Produkte sind nur diejenigen aufgeführt, die für den Anwender Ihrer Maschine von direkter Bedeutung sind.
  • Seite 6 Namik Ozkan Türkei ozkan.dinler@siemens.com Coombes Mark Großbritannien mark.coombes@siemens.com Pollack Christopher chris.pollack@siemens.com Messner Erwin Vietnam erwin.messner@siemens.com Homepage: Besuchen Sie für weitere Informationen ... CNC4you-Portal (http://siemens.de/cnc4you) Technische Online-Dokumentation (https://support.industry.siemens.com/cs/document/109476679/technical-online- documentation-for-sinumerik-sinamics-simotion-and-simotics?dti=0&lc=de-WW) SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 7: Inhaltsverzeichnis

    Vorwort ..............................3 Kompaktübersicht ..........................9 Systemübersicht ..........................13 SINUMERIK 828D ....................... 14 2.1.1 SINUMERIK 828D ....................... 14 2.1.2 Datenspeicher - SINUMERIK 828D..................15 SINUMERIK 840D sl ......................16 2.2.1 Datenspeicher - SINUMERIK 840D sl ................... 17 2.2.2 Panels ..........................18 2.2.3 Bedientafelgeräte ......................
  • Seite 8 Protokollieren von Messergebnissen im Automatikbetrieb ..........50 CNC-Funktionalitäten .......................... 51 80 bit NANO Floating Point Genauigkeit ................51 Satzwechselzeiten ......................52 8.2.1 SINUMERIK 828D ....................... 52 8.2.2 SINUMERIK 840D sl ......................52 Ruckbegrenzung ........................ 53 Dynamische Vorsteuerung ....................54 Adaptive Vorschubkontrolle und Überwachung (ACM) ............55 Konturhandrad ........................
  • Seite 9 Inhaltsverzeichnis 11.3 Restmaterialerkennung bei Konturzyklen ................75 11.3.1 Restmaterialerkennung beim Drehen ................. 75 11.3.2 Restmaterialerkennung beim Fräsen .................. 76 11.4 Prozessmessen für Werkstücke und Werkzeuge ..............77 Komplettbearbeitung .......................... 79 12.1 Stirnseitenbearbeitung (TRANSMIT) ................... 79 12.2 Mantelflächenbearbeitung (TRACYL) .................. 80 Mehrkanalige Bearbeitung ........................
  • Seite 10 Inhaltsverzeichnis SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 11: Kompaktübersicht

    Kompaktübersicht Siemens Machine Tool Systems - ein starker Partner für die Werkzeugmaschinenwelt ... Siemens Machine Tool Systems Portfolio Drehen ist ein Leichtes für alle SINUMERIK CNCs. Abhängig vom notwendigen Funktionsumfang und der geforderten Performance sowie Achsanzahl steht für jeden Anwendungsfall eine geeignete SINUMERIK zur Verfügung. Maschi- nen mit Haupt- und Gegenspindel, Y-Achsen und angetriebenen Werkzeugen werden durch das umfangreiche Dreh- und Fräszyklenpaket der Steuerungen...
  • Seite 12 Kompaktübersicht CNC-Bedienung im automatischen Betrieb (AUTO) SINUMERIK Operate bietet zahlreiche Funktionen für die Betriebsart AUTO - über das Abarbeiten von externen Speichern, Satzsuchlauf und Programmbe- einflussung bis zum Protokollieren von Messergebnissen. (Seite 45) SINUMERIK CNC-Performance - der Maßstab in allen Belangen SINUMERIK CNC-Steuerungen setzen Maßstäbe in allen Belangen der Bearbei- tungsperformance –...
  • Seite 13 Bewegungsführung von Maschinen mit Roboter- Kinematik. (Seite 87) Digitalisierung im Shopfloor Digitalisierung ist eindeutig eine Domäne von Siemens, nicht nur mit leis- tungsfähigen IT-Lösungen für SINUMERIK. Die Stärke von Siemens Digital Industries ist die Digitalisierung des kompletten Shopfloors. (Seite 89) Tools &...
  • Seite 14 Kompaktübersicht SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 15: Systemübersicht

    Systemübersicht Mit den Steuerungen SINUMERIK 828D und SINUMERIK 840D sl und der übersichtlichen und intuitiven Bedien- und Programmieroberfläche SINUMERIK Operate, steht Ihnen eine maßgeschneiderte Lösung für alle weltweit verwendeten CNC-Drehmaschinen zur Verfügung. SINUMERIK Operate Zu den charakteristischen Merkmalen von SINUMERIK Operate zählen …...

  • Seite 16: Sinumerik 828D

    SINUMERIK 828D 2.1.1 SINUMERIK 828D Die CNC-Performance-Varianten PPU 270.4/PPU 271.4 und PPU 290.4 der SINUMERIK 828D können Sie mit den im Folgenden beschriebenen Software-Varianten flexibel kombinieren. Somit können Sie die SINUMERIK 828 perfekt auf den Leistungsbedarf des jeweiligen Maschinenkonzepts anpassen.

  • Seite 17: Datenspeicher - Sinumerik 828D

    Systemübersicht 2.1 SINUMERIK 828D 2.1.2 Datenspeicher - SINUMERIK 828D Interner Speicher Externer Speicher Abarbeiten von externen Speichern EES 828D 828D 828D (Option P75*) SW 24x SW 26x SW28 Netzwerk, USB- USB/CF-Karte sind zum Datentransport oder zum Speichermedien, Compact- Abarbeiten mit EXTCALL nutzbar...

  • Seite 18: Sinumerik 840D Sl

    Systemübersicht 2.2 SINUMERIK 840D sl SINUMERIK 840D sl SINUMERIK 840D sl ist eine offene CNC-Steuerung für modulare Premium- Maschinenkonzepte. Mit leistungsfähigen und innovativen Systemfunktionen erschließt die SINUMERIK 840D sl ein unerschöpfliches Technologiespektrum. SINUMERIK 840D sl ist wegweisend bei der Erschließung globaler Bearbeitungstrends – und damit bevorzugte CNC in den Zukunftsbranchen.

  • Seite 19: Datenspeicher - Sinumerik 840D Sl

    Systemübersicht 2.2 SINUMERIK 840D sl 2.2.1 Datenspeicher - SINUMERIK 840D sl Interner Speicher Externer Speicher Abarbeiten von externen Speichern EES (Option P75) NCU + PCU Netzwerk, USB- Option P77 + bis zu Speichermedien, Compact- 40 GB Flashcard Option P77 + bis zu 6 GB Option P12 Option P77...

  • Seite 20: Panels

    Systemübersicht 2.2 SINUMERIK 840D sl 2.2.2 Panels SINUMERIK OP 08T • Operator Panel 191 mm breit, 7,5" TFT Display (Auflösung 640 × 480 Pixel) • integrierte CNC-Tastatur mit 75 Tasten (Layout wie SINUMERIK CNC-Volltastatur) • mit frontseitigem USB-Anschluss • Ausführung mit Folientasten SINUMERIK OP 010 •...
  • Seite 21 Systemübersicht 2.2 SINUMERIK 840D sl OP 010C • Operator Panel 483 mm breit, 10,4" TFT Display (Auflösung 640 × 480 Pixel) • integrierte CNC-Tastatur • mit frontseitigem USB-Anschluss für Memory-Stick • Ausführung mit mechanischen Tasten • separate Maschinensteuertafel OP 012 •...
  • Seite 22 Systemübersicht 2.2 SINUMERIK 840D sl SINUMERIK OP 015 black • Operator Panel 396 mm, 15,6" LCD Display (Auflösung 1366 × 768 Pixel) • kapazitive Tastatur mit 64 Tasten • kapazitivenDisplay-Bereich für die Gestenbedienung (Touchbedienung) Hinweis: siehe auch Kapitel AUTOHOTSPOT SINUMERIK OP 019 •...

  • Seite 23: Ausführungen

    Systemübersicht 2.2 SINUMERIK 840D sl SIMATIC Industrial Thin Client SIMATIC Industrial Thin Client • Touchbedienung • Anschluss über Ethernet Ausführungen: SIMATIC ITC 1200, 12" Widescreen-TFTDisplay (Auflösung 1280 x 800 Pixel) SIMATIC ITC 1500, 15" Widescreen-TFTDisplay (Auflösung 1280 x 800 Pixel) SIMATIC ITC 1900, 19"...

  • Seite 24: Bedientafelgeräte

    Systemübersicht 2.2 SINUMERIK 840D sl 2.2.3 Bedientafelgeräte PCU 50 Benötigen Sie eine Festplatte bzw. Windows basierte Zusatz- Software, bieten wir die PCU 50.x an. • Betriebssystem Windows 7 • bis zu 40 GByte für Daten (Teileprogramme, Dokumentation, sonstige Daten) • Zusätzliche PCI-Steckplätze •...

  • Seite 25: Cnc-Bedienung Mit Sinumerik Operate

    CNC-Bedienung mit SINUMERIK Operate Animated Elements SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Zur Veranschaulichung welche Parameter was in der Bearbeitung bewirken, steht Ihnen mit SINUMERIK Operate eine Eingabeunterstützung mit Bewegtbildsequenzen zur Verfügung.

  • Seite 26: Onboard-Dokumentation

    CNC-Bedienung mit SINUMERIK Operate 3.2 Onboard-Dokumentation Onboard-Dokumentation SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Zu jedem Eingabefeld der Bedienmasken blendet SINUMERIK Operate automatisch eine Hilfe in Form eines "Cursor-Texts" ein. Für weitere Informationen steht Ihnen ein komplettes kontextsensitives Hilfesystem mit vielen nützlichen Details und Grafiken zur Verfügung.

  • Seite 27: Multitouch-Bedienung

    Gesten bedient werden. Die Mulittouch-Bedienung ist möglich bei der SINUMERIK 840D sl mit den Bedientafelfronten SINUMERIK OP 015 black line oder SINUMERIK OP 019 black line und bei der SINUMERIK 828D PPU 290.4, vertikal. • intelligente Gestenbedienung mit Touchpanels, auch mit Arbeitshandschuhen •...
  • Seite 28 CNC-Bedienung mit SINUMERIK Operate 3.3 Multitouch-Bedienung Auszug aus den Gesten der Multitouch-Bedienung: Tap mit zwei Tap and hold Flick mit 3 Fin- Spread Fingern gern Objekt zum Än- Verschieben von Vergrößern von Kontextmenü dern öffnen, z. B. Grafikinhalten, Scrollen an Anfang Grafikinhalten, aufrufen, z.

  • Seite 29: Multitouch-Bedienung Mit Sidescreen

    CNC-Bedienung mit SINUMERIK Operate 3.3 Multitouch-Bedienung 3.3.2 Multitouch-Bedienung mit Sidescreen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Mit Sidescreen können Sie Widgets und Pages einbinden. Die Zusatzfenster können Sie ein- und ausklappen und wahlweise an der linken oder rechten Bildschirmseite platzieren. Der Sidescreen kann ein- und ausgeklappt werden.

  • Seite 30: Sinumerik Operate Display Manager

    CNC-Bedienung mit SINUMERIK Operate 3.3 Multitouch-Bedienung 3.3.3 SINUMERIK Operate Display Manager SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: P81 Mit dem Display Manager bekommt der Maschinenbediener die Möglichkeit, die Bedienoberfläche individuell an Maschinen und die individuellen Anforderungen anzupassen.

  • Seite 31: Short-Cuts

    CNC-Bedienung mit SINUMERIK Operate 3.4 Short-Cuts Short-Cuts SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Für zahlreiche Menübedienungen in SINUMERIK Operate stehen Ihnen Short-Cuts zur Verfügung. Im Folgenden sehen Sie einen kleinen Auszug daraus: Alles Markieren (Editorfunktionalität)
  • Seite 32 CNC-Bedienung mit SINUMERIK Operate 3.4 Short-Cuts SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 33: Cnc-Bedienung Im Manuellen Betrieb (Jog)

    CNC-Bedienung im manuellen Betrieb (JOG) TSM-Universalzyklus SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Einrichtebetrieb steht ein Universalzyklus für die am häufigsten verwendeten Maschinenfunktionen zur Verfügung: • Werkzeugwechsel, auch von Schwesterwerkzeugen, mit direktem Zugriff über die Werkzeugtabelle (T) •...

  • Seite 34: Nullpunktverschiebungen

    CNC-Bedienung im manuellen Betrieb (JOG) 4.2 Nullpunktverschiebungen Nullpunktverschiebungen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Folgende Nullpunktverschiebungen sind möglich: • Einstellbare Nullpunktverschiebungen: Es können in bis zu 100 Nullpunktverschiebungen (G54 bis G57, G505 bis G599), Verschiebungskoordinaten, Winkel und Skalierungsfaktoren eingegeben werden.

  • Seite 35: Werkstück Messen

    CNC-Bedienung im manuellen Betrieb (JOG) 4.3 Werkstück messen Werkstück messen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Die Werkstücke können Sie wie folgt messen: • Referenzwerkzeug Benefit • Zeitersparnis durch bedienerfreundliche Ermittlung des Werkstücknullpunktes SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 36: Werkzeug Messen

    CNC-Bedienung im manuellen Betrieb (JOG) 4.4 Werkzeug messen Werkzeug messen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Einrichtebetrieb können die Korrekturwerte der Werkzeuge direkt in der Maschine ermittelt werden. Hierzu werden folgende Varianten unterstützt: •...

  • Seite 37: Protokollieren Von Messergebnissen In Jog

    CNC-Bedienung im manuellen Betrieb (JOG) 4.5 Protokollieren von Messergebnissen in JOG Protokollieren von Messergebnissen in JOG SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Die Ergebnisse beim Messen in JOG können protokolliert werden. Das Standardprotokoll enthält die Messergebnisse der zuletzt ausgeführten Messvariante.

  • Seite 38: Abspanzyklus

    CNC-Bedienung im manuellen Betrieb (JOG) 4.6 Abspanzyklus Abspanzyklus SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Einrichtebetrieb steht ein komfortabler Abspanzyklus zur Verfügung. Mit diesem Zyklus können beispielsweise weiche Spannbacken ausgedreht werden.

  • Seite 39: Positionierzyklus

    CNC-Bedienung im manuellen Betrieb (JOG) 4.7 Positionierzyklus Positionierzyklus SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Einrichtebetrieb können die Maschinenachsen über direkte Maskeneingabe positioniert werden: • Linearachsen / Spindeln • Vorschub / Eilgang Benefit •...

  • Seite 40: Manuelle Maschine

    CNC-Bedienung im manuellen Betrieb (JOG) 4.8 Manuelle Maschine Manuelle Maschine SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P17 Option: P17 Option: P17 SINUMERIK 840D sl Option: P17 Die Funktion Manuelle Maschine ist Bestandteil des Optionspaketes ShopMill/ShopTurn. Damit können Sie im Bedienbereich Manuelle Maschine alle wichtigen Bearbeitungen ausführen, ohne hierfür ein Teileprogramm anlegen zu müssen.

  • Seite 41: Werkzeugverwaltung

    Werkzeugverwaltung Werkzeugtabelle SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang In der Werkzeugliste können Sie Werkzeuge mit ihren vollständigen Einsatzdaten verwalten. • Mit der Funktion Beladen werden die Werkzeuge den gewünschten Magazinplätzen zugeordnet.

  • Seite 42: Standzeit- Und Stückzahlüberwachung

    Werkzeugverwaltung 5.2 Standzeit- und Stückzahlüberwachung Standzeit- und Stückzahlüberwachung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Sie können mit SINUMERIK Operate die Standzeit Ihrer Werkzeuge und die Anzahl der Einwechselungen überwachen. Ihren Werkzeugen können Sie verständliche Namen anstelle von wenig aussagekräftigen Nummern geben.

  • Seite 43: Schwesterwerkzeuge

    Werkzeugverwaltung 5.3 Schwesterwerkzeuge Schwesterwerkzeuge SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: M78 Option: M78 Option: M78 SINUMERIK 840D sl Grundumfang Bei Bedarf können Sie mit SINUMERIK Operate auch Schwesterwerkzeuge verwalten. Werkzeuge mit gleichem Namen werden als Ersatzwerkzeug angelegt. In der Spalte ST werden die Ersatzwerkzeuge mit einer aufsteigenden Nummer gekennzeichnet.

  • Seite 44: Rüstdaten

    Werkzeugverwaltung 5.4 Rüstdaten Rüstdaten SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P16 Option: P16 Option: P16 SINUMERIK 840D sl Grundumfang Teileprogramme können komplett mit Rüstdaten wie Werkzeugdaten und Nullpunkten gesichert werden. Benefit • Zeitersparnis beim Sichern der Teileprogramme SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 45: Datenverwaltung

    Datenverwaltung Programm-Manager SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Der Programm-Manager bietet Ihnen eine optimale Übersichtlichkeit der Verzeichnisse und Programme und ein sehr komfortables Dateihandling analog zum Windows Explorer. • Klartextnamen für Verzeichnisse und Dateien mit bis zu 24 Zeichen •...

  • Seite 46: Ethernet-Vernetzung

    Datenverwaltung 6.2 Ethernet-Vernetzung Ethernet-Vernetzung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P01 Option: P01 Option: P01 SINUMERIK 840D sl Option: P17 Die SINUMERIK Steuerungen sind für Vernetzung über Ethernet (TCP/IP) vorbereitet (RJ45- Anschluss). • Die Datenübertragungsrate liegt bei 10 / 100 Mbit/s.

  • Seite 47: Cnc-Bedienung Im Automatischen Betrieb (Auto)

    CNC-Bedienung im automatischen Betrieb (AUTO) Satzsuchlauf SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Maschinenzustand Reset, z.B. nach einem Programmabbruch oder zum gezielten Wiedereinstieg in die Bearbeitung, kann ein Satzsuchlauf durchgeführt werden. Dabei werden die Programmdaten so aufbereitet, dass beim Einstieg in das Programm alle relevanten Parameter (Werkzeug, Nullpunktverschiebungen, M-Funktionen etc.) zur...

  • Seite 48: Programmbeeinflussung

    CNC-Bedienung im automatischen Betrieb (AUTO) 7.2 Programmbeeinflussung Programmbeeinflussung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang In der Betriebsart AUTO und MDA können Sie den Ablauf eines Programms beeinflussen. Hierfür stehen Ihnen folgende Möglichkeiten zur Auswahl: •...

  • Seite 49: Abarbeiten Von Externen Speichern

    CNC-Bedienung im automatischen Betrieb (AUTO) 7.3 Abarbeiten von externen Speichern Abarbeiten von externen Speichern SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Teileprogramme können Sie direkt auf der CF-Karte, USB-Stick, Festplatte oder über das Netzwerk editieren, anwählen und abarbeiten.

  • Seite 50: Basissatzanzeige

    CNC-Bedienung im automatischen Betrieb (AUTO) 7.4 Basissatzanzeige Basissatzanzeige SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Während der Bearbeitung von Arbeitsschritten oder Bearbeitungszyklen werden die einzelnen Verfahrsätze als DIN/ISO-Befehle angezeigt. Speziell beim Einfahren von Programmen im Einzelsatz-Modus garantiert die Basissatzanzeige eine hohe Prozesssicherheit.

  • Seite 51: Mitzeichnen

    CNC-Bedienung im automatischen Betrieb (AUTO) 7.5 Mitzeichnen Mitzeichnen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P22 Option: P22 Option: P22 SINUMERIK 840D sl Option: P22 Während der Bearbeitung der Maschine können die Werkzeugbahnen auf dem Bildschirm der Steuerung in Seitenansicht, Stirnansicht, 2 Fenster Ansicht und 3D-Ansicht mitgezeichnet werden.

  • Seite 52: Protokollieren Von Messergebnissen Im Automatikbetrieb

    CNC-Bedienung im automatischen Betrieb (AUTO) 7.6 Protokollieren von Messergebnissen im Automatikbetrieb Protokollieren von Messergebnissen im Automatikbetrieb SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Messerebnisse können Sie im Automatikbetrieb als Messprotokoll ausgeben lassen. Die Ausgabe können Sie konfigurieren.

  • Seite 53: Cnc-Funktionalitäten

    CNC-Funktionalitäten 80 bit NANO Floating Point Genauigkeit SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Die Genauigkeit des Werkstücks wird nicht nur durch die Mechanik der Maschine bestimmt. Auch die CNC-Steuerung trägt in entscheidendem Maße zur Präzision der Werkstücke bei.

  • Seite 54: Satzwechselzeiten

    CNC-Funktionalitäten 8.2 Satzwechselzeiten Satzwechselzeiten 8.2.1 SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang Sehen Sie in der folgenden Tabelle die minimalen Satzwechselzeiten mit Kompressor in Abhängigkeit der eingesetzten PPU: PPU 270.4/PPU 271.4/PPU 290.4 SW24x...

  • Seite 55: Ruckbegrenzung

    CNC-Funktionalitäten 8.3 Ruckbegrenzung Ruckbegrenzung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang An Stelle einer sprunghaften Änderung der Beschleunigung errechnet die Steuerung ein stetiges Beschleunigungsprofil. Dies ermöglicht einen ruckfreien Geschwindigkeitsverlauf der beteiligten Bahnachsen. Die Ruckbegrenzung kann auch direkt im Teileprogramm per NC- Sprachbefehl »SOFT«...

  • Seite 56: Dynamische Vorsteuerung

    CNC-Funktionalitäten 8.4 Dynamische Vorsteuerung Dynamische Vorsteuerung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Ungenauigkeiten der resultierenden Werkstückkontur, bedingt durch Schleppfehler, lassen sich durch die dynamische Vorsteuerung FFWON nahezu eliminieren. Dadurch ergibt sich auch bei hohen Bahngeschwindigkeiten eine hervorragende Bearbeitungsgenauigkeit.

  • Seite 57: Adaptive Vorschubkontrolle Und Überwachung (Acm)

    CNC-Funktionalitäten 8.5 Adaptive Vorschubkontrolle und Überwachung (ACM) Adaptive Vorschubkontrolle und Überwachung (ACM) SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: über SISW Option: über SISW Option: über SISW SINUMERIK 840D sl Option: über SISW Adaptive Vorschubregelung und Monitoring (ACM) überwacht die aktuellen Schnittbedingungen in Echtzeit und passt den Vorschub automatisch auf die optimale Vorschubgeschwindigkeit an.
  • Seite 58 CNC-Funktionalitäten 8.5 Adaptive Vorschubkontrolle und Überwachung (ACM) ACM besteht aus zwei Hauptkomponenten: • Echtzeitkomponente: Compile Cycle Run MyCC /IMD, um auf die notwendigen Daten zuzugreifen • HMI-Komponente: SINUMERIK Operate, basierend auf Run MyHMI /3GL Optional: Mit der Option "Betriebsübergreifende Aktionen" efolgt die Synchronaktion zwischen Compile Cycle und HMI automatisch.

  • Seite 59: Konturhandrad

    CNC-Funktionalitäten 8.6 Konturhandrad Konturhandrad SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: M08 Option: M08 Option: M08 SINUMERIK 840D sl Option: M08 Mit der Funktion Konturhandrad wirkt das Handrad in den Betriebsarten AUTO und MDA geschwindigkeitsgenerierend auf alle programmierten Verfahrbewegungen der Bahn- und Synchronachsen.
  • Seite 60 CNC-Funktionalitäten 8.6 Konturhandrad SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 61: Cnc-Programmiermethoden

    CNC-Programmiermethoden Mit der SINUMERIK Operate stehen Ihnen folgende Programmiermethoden zur Auswahl: DIN-ISO Programmierung mit programGUIDE CNC-Texteditor mit programmGuide-Zyklenunterstützung und DIN-ISO und lesbaren CNC- Hochsprachenbefehlen für mittlere und große Serien. Durch die große Auswahl an Technologiezyklen und die einfache Parametrierung können Sie die Programmierzeit reduzieren.

  • Seite 62: Programguide Din/Iso Und Sinumerik Hochsprache

    CNC-Programmiermethoden 9.1 programGUIDE DIN/ISO und SINUMERIK Hochsprache programGUIDE DIN/ISO und SINUMERIK Hochsprache 9.1.1 Einleitung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Im Folgenden erhalten Sie einen Überblick über die charakteristischen Funktionen von programGUIDE und der SINUMERIK CNC-Programmierung.

  • Seite 63: Programmeditor

    CNC-Programmiermethoden 9.1 programGUIDE DIN/ISO und SINUMERIK Hochsprache 9.1.2 Programmeditor Für die DIN/ISO-Programmierung steht Ihnen ein zeilenorientierter Programmeditor zur Ver- fügung. Der Editor ermöglicht Ihnen CNC-Sprachbefehle direkt einzugeben oder zu editieren. Dadurch steht die gesamte Bandbreite der CNC-Funktionen bis hin zur komplexesten Bearbei- tung zur Verfügung.

  • Seite 64: Sprachumfang

    9.1 programGUIDE DIN/ISO und SINUMERIK Hochsprache 9.1.3 Sprachumfang Der CNC-Interpreter der SINUMERIK 828D und der SINUMERIK 840D sl kann neben den Standardbefehlen der DIN66025 auch komplexere CNC-Befehle verarbeiten. Diese Befehle sind in klar lesbarer Form aufgebaut. Folgende Befehle stehen zur Verfügung •...

  • Seite 65: Programguide-Eingabeunterstützung

    CNC-Programmiermethoden 9.1 programGUIDE DIN/ISO und SINUMERIK Hochsprache 9.1.4 programGUIDE-Eingabeunterstützung Die Zyklenunterstützung ist eine Erweiterung der hochflexiblen DIN/ISO-Programmierung. Die Eingabemasken orientieren sich an den Eingabemasken der ShopTurn-Zyklen, so dass eine optimale Durchgängigkeit gewährleistet ist. Selbstverständlich werden die Aufrufe für Werkzeug, Vorschub und Spindeldrehzahl weiterhin im DIN/ISO-Editor eingegeben.

  • Seite 66: Shopturn Arbeitsschrittprogrammierung

    CNC-Programmiermethoden 9.2 ShopTurn Arbeitsschrittprogrammierung ShopTurn Arbeitsschrittprogrammierung 9.2.1 Einleitung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P17 Option: P17 Option: P17 SINUMERIK 840D sl Option: P17 Im Folgenden erhalten Sie einen Überblick über die charakteristischen Funktionen von ShopTurn. Hierzu zählen: •...

  • Seite 67: Arbeitsschritteditor

    CNC-Programmiermethoden 9.2 ShopTurn Arbeitsschrittprogrammierung 9.2.2 Arbeitsschritteditor Die grafische Programmierung erfolgt mit einem grafisch, interaktiven Arbeitsschritteditor. Jede Programmzeile repräsentiert dabei einen technologischen Arbeitsschritt (Bsp.: Plandre- hen, Zentrieren, Bohren, Gewindebohren) oder die zu den Arbeitsschritten notwendigen geometrischen Informationen (Positionsmuster oder Konturen). Die grafische Programmie- rung bietet somit im Vergleich zur DIN/ISO-Programmierung eine kompakte, leicht verständli- che Programmansicht.

  • Seite 68: Verkettung Von Arbeitsschritten

    CNC-Programmiermethoden 9.2 ShopTurn Arbeitsschrittprogrammierung 9.2.3 Verkettung von Arbeitsschritten In ShopTurn werden zusammengehörige Arbeitsschritte miteinander verkettet. Die verketteten Bearbeitungsschritte werden nacheinander an den zugehörigen Konturen oder Positionsmustern ausgeführt. Im folgenden Beispiel werden die Arbeitsschritte Zentrieren, Bohren und Gewindebohren auf das Positionsmuster Vollkreis mit 4 Bohrungen angewendet. Benefit •...

  • Seite 69: Grafische Ansicht

    CNC-Programmiermethoden 9.2 ShopTurn Arbeitsschrittprogrammierung 9.2.4 Grafische Ansicht Während der kompletten Programmierzeit werden die bereits eingegebenen Arbeitsschritte maßstäblich dargestellt. Eine Simulation ist hierfür nicht erforderlich. Die Umschaltung zwischen dem Arbeitsschrittprogramm und der Strichgrafik erfolgt über den Softkey "Grafische Ansicht" bzw. über Short-Cut "CTRL+G". •...
  • Seite 70 CNC-Programmiermethoden 9.2 ShopTurn Arbeitsschrittprogrammierung SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 71: Werkstückvisualisierung

    Werkstückvisualisierung 10.1 2D-Simulation SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Die SINUMERIK Operate bietet Ihnen mit der 2D-Simulation die Möglichkeit die Bearbeitung von Werkstücken optimal und sicher vorzubereiten, u. a. durch Erkennung von Kollisionen.

  • Seite 72: Simulation

    Werkstückvisualisierung 10.2 3D-Simulation 10.2 3D-Simulation SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P25 Option: P25 Option: P25 SINUMERIK 840D sl Option: P25 Die SINUMERIK bietet Ihnen mit der 3D-Werkstücksimulation eine optimale Hilfe und Sicherheit bei der Programmierung und Angebotskalkulation.

  • Seite 73: Cnc-Technologiezyklen

    CNC-Technologiezyklen 11.1 CNC-Technologiezyklen für programGuide und ShopTurn Unabhängig davon ob Sie mit programGUIDE oder ShopTurn arbeiten – in beiden Fällen steht Ihnen der volle Umfang an technologischen Zyklen, Positionsmustern und Geometrien zur Verfügung. Benefits • Deutliche Vereinfachung der Programmierung, auch für komplexe Aufgaben, durch CNC-Technologiezyklen •...

  • Seite 74: Highlights Bearbeitungszyklen

    CNC-Technologiezyklen 11.2 Highlights Bearbeitungszyklen 11.2 Highlights Bearbeitungszyklen 11.2.1 Konturabspanen mit Rohteilkontur SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Mit dem intelligenten Kontur-Abspanzyklus können freie Konturen in vielfältiger Weise bearbeitet werden: • Bearbeitung beliebiger Geometrien des Konturrechners •...

  • Seite 75: Gravurzyklus

    CNC-Technologiezyklen 11.2 Highlights Bearbeitungszyklen 11.2.2 Gravurzyklus SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Mit dem Gravurzyklus können Sie an einem Werkstück einen Text entlang einer Linie oder eines Kreisbogens gravieren. Den gewünschten Text können Sie als festen Text eingeben oder als variablen Text über eine Variable zuordnen.

  • Seite 76: Gegenspindelzyklus

    CNC-Technologiezyklen 11.2 Highlights Bearbeitungszyklen 11.2.3 Gegenspindelzyklus SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar Option: M75 SINUMERIK 840D sl Grundumfang 1) Die Funktion ist nur in Verbindung mit ShopTurn/ShopMill-Arbeitsschrittprogrammierung (Option: P17) verfügbar. SINUMERIK Operate ermöglicht den Einsatz einer vollwertigen Gegenspindel. Haupt- und Gegenspindel können winkelsynchron zueinander betrieben werden.

  • Seite 77: Restmaterialerkennung Bei Konturzyklen

    CNC-Technologiezyklen 11.3 Restmaterialerkennung bei Konturzyklen 11.3 Restmaterialerkennung bei Konturzyklen 11.3.1 Restmaterialerkennung beim Drehen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P13 Option: P13 Option: P13 SINUMERIK 840D sl Option: P13 Konturbereiche, die mit Werkzeugen mit großem Plattenwinkel nicht bearbeitet werden können, werden vom Abspanzyklus automatisch erkannt.

  • Seite 78: Restmaterialerkennung Beim Fräsen

    CNC-Technologiezyklen 11.3 Restmaterialerkennung bei Konturzyklen 11.3.2 Restmaterialerkennung beim Fräsen SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P13 Option: P13 Option: P13 SINUMERIK 840D sl Option: P13 Konturbereiche, die mit Fräsern mit großem Durchmesser nicht bearbeitet werden können, werden von dem Zyklus für Konturtaschen und -zapfen automatisch erkannt.

  • Seite 79: Prozessmessen Für Werkstücke Und Werkzeuge

    CNC-Technologiezyklen 11.4 Prozessmessen für Werkstücke und Werkzeuge 11.4 Prozessmessen für Werkstücke und Werkzeuge SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P28 Option: P28 Option: P28 SINUMERIK 840D sl Option: P28 Für Messaufgaben im Automatikbetrieb stehen Ihnen sowohl in der Arbeitsschritt- als auch in der DIN/ISO-Programmierung leistungsfähige Messzyklen zur Verfügung.
  • Seite 80 CNC-Technologiezyklen 11.4 Prozessmessen für Werkstücke und Werkzeuge SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 81: Komplettbearbeitung

    Komplettbearbeitung 12.1 Stirnseitenbearbeitung (TRANSMIT) SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: M27 Option: M27 Option: M27 SINUMERIK 840D sl Option: M27 Mit ShopTurn können Bohr- und Fräsbearbeitungen auf der Stirnseite von Werkstücken in der Haupt- und Gegenspindel durchgeführt werden.

  • Seite 82: Mantelflächenbearbeitung (Tracyl)

    Komplettbearbeitung 12.2 Mantelflächenbearbeitung (TRACYL) 12.2 Mantelflächenbearbeitung (TRACYL) SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: M27 Option: M27 Option: M27 SINUMERIK 840D sl Option: M27 Mit der Mantelflächen-Transformation TRACYL können Bohr- und Fräsbearbeitungen auf der Mantelfläche von Werkstücken in der Haupt- und Gegenspindel durchgeführt werden.

  • Seite 83: Mehrkanalige Bearbeitung

    Mehrkanalige Bearbeitung 13.1 Überblick SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar Option: P05 SINUMERIK 840D sl Option: P05 SINUMERIK Operate unterstützt Sie durch zahlreiche Funktionen bei der Programmierung und Fertigung von mehrkanaligen Bearbeitungen. Mit programSYNC können Sie Programme für mehrkanalige Bearbeitungen einfach synchronisieren, optimieren und visualisieren.

  • Seite 84: Programsync Jobliste

    Mehrkanalige Bearbeitung 13.2 programSYNC Jobliste 13.2 programSYNC Jobliste In programSYNC Mehrkanal werden die Programme für die Bearbeitung der jeweiligen Kanäle in Joblisten verwaltet. In der Jobliste ordnen Sie den jeweiligen Kanälen beliebige ShopTurn oder G-Code Programme zu. Benefit • Einfaches Programm-Management im Windows-Explorer-Style SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 85: Doppeleditor

    Mehrkanalige Bearbeitung 13.3 Doppeleditor 13.3 Doppeleditor Der Doppeleditor erleichtert Ihnen die Erstellung der Programme für die jeweiligen Kanäle. • Mit Hilfe von Blöcken strukturieren Sie die Programme. Diese können für eine übersichtliche Darstellung auf- und zugeklappt werden. • Im Doppeleditor können Sie den zeitlichen Ablauf programmieren und über die synchrone Ansicht die Waitmarken kontrollieren.

  • Seite 86: Balance Cutting (Abspanen)

    Mehrkanalige Bearbeitung 13.4 Balance Cutting (Abspanen) 13.4 Balance Cutting (Abspanen) Mit dem Mehrkanal-Konturabspanzyklus (CYCLE952) kann das anspruchsvolle 4-achsige Drehen direkt an der Maschine ohne CAD/CAM-System programmiert werden. Die Kontur- und Zerspanungsparameter können einfach im Führungskanal eingegeben werden. Die CNC- Sequenzen werden vom Konturabspanzyklus vollautomatisch erstellt. Mit lediglich zwei zusätzlichen Parametern lässt sich die Bearbeitung mit einem Werkzeug zum hochproduktiven Balance Cutting mit zwei Werkzeugen erweitern.

  • Seite 87: Simulation

    Mehrkanalige Bearbeitung 13.5 Simulation 13.5 Simulation Für die Simulation können Sie u. a. Bearbeitung an der Haupt- und Gegenspindel auswählen und zwischen unterschiedlichen Ansichten wählen, u. a. 3D-Ansicht. Benefit • SINUMERIK bietet mit der Werkstücksimulation optimale Hilfe und Sicherheit bei der Programmierung - auch während der parallelen Bearbeitung SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...
  • Seite 88 Mehrkanalige Bearbeitung 13.5 Simulation SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 89: Automatisierung

    Automatisierung 14.1 SINUMERIK Integrate Run MyRobot / EasyConnect SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Grundumfang Grundumfang Grundumfang SINUMERIK 840D sl Grundumfang Die vorbereitete Projektierungsschnittstelle Run MyRobot / EasyConnect ermöglicht die Anbindung von Handlingsrobotern an Werkzeugmaschinen. • vorbereitete NC/PLC-Nahtstelle gemäß VDMA/VDW 34180 •...

  • Seite 90: Sinumerik Integrate Run Myrobot / Handling

    Die Anbindung des Roboters an die CNC-Steuerung erfolgt durch den Hersteller der Werkzeugmaschine oder einen empfohlenen* System Integrator. * wenden Sie sich hierzu bitte an Ihre zuständige Siemens Niederlassung. Benefit • Run MyRobot / Handling bietet die Integration von Handlingsrobotern in Werkzeugmaschinen mit einem größtmöglichen Maß...

  • Seite 91: Digitalisierung

    Digitalisierung 15.1 Digitalisierung - Überblick Das Portfolio der Siemens CNC Shopfloor Management Software deckt die gesamte Wertschöpfungskette in der Fertigung ab – vom Produktdesign bis hin zur eigentlichen Produktion und zum Service. Die Digitalisierung bietet vielfältige Möglichkeiten, die Produktivität zu steigern, die Kosten zu senken und die Qualität zu verbessern.

  • Seite 92: Manage Myprograms

    Digitalisierung 15.2 Manage MyPrograms 15.2 Manage MyPrograms SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: über SISW Manage MyPrograms ermöglicht die zentrale Verwaltung und Verteilung von CNC- Programmen in Maschinenparks mit unterschiedlichen CNC-Steuerungstypen. Dies mindert die Gefahr von Verwechslungen, nicht autorisierten Änderungen, Abstürzen und über USB-...

  • Seite 93: Manage Mytools

    Digitalisierung 15.3 Manage MyTools 15.3 Manage MyTools SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Grundumfang: Einzelmaschine Option: Vernetzte Maschine, über SISW Manage MyTools unterstützt Sie bei der Ermittlung des Werkzeugbedarfs für Fertigungsaufträge, spiegelt den Werkzeugbedarf an der Magazinbelegung der Maschine und...

  • Seite 94: Manage Mymachines

    Digitalisierung 15.4 Manage MyMachines 15.4 Manage MyMachines SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: über SISW Option: über SISW Option: über SISW SINUMERIK 840D sl Option: über SISW Manage MyMachines visualisiert eine Vielzahl betriebstechnischer und anlagenspezifischer Daten von Werkzeugmaschinen bzw. einzelnen Maschinenkomponenten für die Produktion sowie Service/Instandhaltung.

  • Seite 95: Analyze Myperformance

    Digitalisierung 15.5 Analyze MyPerformance 15.5 Analyze MyPerformance SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: über SISW Option: über SISW Option: über SISW SINUMERIK 840D sl Option: über SISW Analyze MyPerformance berechnet die Effizienz der Gesamtanlage und liefert wichtige Indikatoren für Maßnahmen zur Effizienzsteigerung.

  • Seite 96: Access Mymachine (Amm)

    Digitalisierung 15.6 Access MyMachine (AMM) 15.6 Access MyMachine (AMM) SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: über SISW Option: über SISW Option: über SISW SINUMERIK 840D sl Option: über SISW Access MyMachine ermöglicht die weltweite ausfallsichere Fernbedienung und Fernüberwachung von Werkzeugmaschinen - von der einfachen Punkt-zu-Punkt-Verbindung...

  • Seite 97: Optimize Mymachining /Ac Auto

    Digitalisierung 15.7 Optimize MyMachining /AC AUTO 15.7 Optimize MyMachining /AC AUTO SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: über SISW Optimize MyMachining /AC AUTO überwacht die Schnittbedingungen in Echtzeit und optimiert automatisch den Vorschub.

  • Seite 98: Analyze Myworkpiece

    Digitalisierung 15.8 Analyze MyWorkpiece 15.8 Analyze MyWorkpiece SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: über SISW Option: über SISW Option: über SISW SINUMERIK 840D sl Option: über SISW Mit Analyze MyWorkpiece können Sie NC-Programme und SINUMERIK Trace-Daten mit moderner 3D-Visualisierung analysieren und optimieren.

  • Seite 99: Tools & Informationen

    Tools & Informationen 16.1 DXF Reader SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: P56 Option: P56 Option: P56 SINUMERIK 840D sl Option: P56 Mit dem integrierten DXF Reader können Sie Konturen und Positionen aus DXF-Dateien übernehmen beziehungsweise extrahieren.

  • Seite 100: Sinutrain For Sinumerik Operate

    Tools & Informationen 16.2 SinuTrain for SINUMERIK Operate 16.2 SinuTrain for SINUMERIK Operate SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: C43 Option: C43 Option: C43 SINUMERIK 840D sl Option: C43 SinuTrain for SINUMERIK Operate ist eine PC-basierte CNC Programmier-Software, die auf dem Original CNC-Kernel basiert.

  • Seite 101: Cnc4You

    Tools & Informationen 16.3 CNC4you 16.3 CNC4you Auf dem CNC4you-Portal finden SINUMERIK-Anwender hilfreiche Tipps & Tricks, SinuTrain- Downloads, Tutorials und mehr. CNC4you-Portal: http://www.siemens.de/cnc4you SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...
  • Seite 102 Tools & Informationen 16.3 CNC4you SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

  • Seite 103: Sicherheitsfunktionen

    Sicherheitsfunktionen 17.1 SINUMERIK Safety Integrated SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: siehe Katalog Option: siehe Katalog Option: siehe Katalog SINUMERIK 840D sl Option: siehe Katalog Mit SINUMERIK Safety Integrated stehen integrierte Sicherheitsfunktionen zur Verfügung, mit denen sich ein hochwirksamer Personen- und Maschinenschutz realisieren lässt. Die Sicherheitsfunktionen erfüllen die Anforderungen der Kategorie 3 sowie dem Performance...

  • Seite 104: Kollisionsvermeidung

    Sicherheitsfunktionen 17.2 Kollisionsvermeidung 17.2 Kollisionsvermeidung Werkzeugmaschinen werden schneller und komplexer. Damit werden auch die Anforderungen an Maschinen-Bediener und -Programmierer immer anspruchsvoller. Nicht selten verursachen Bedienfehler Kollisionen und damit verbunden Produktionsausfälle. Die Konsequenz sind Stillstandszeiten und hohe Instandsetzungskosten. Was sich im Raum bewegt birgt das Potential zur Kollision. Mit Hilfe der Optionen zur Kollisionskontrolle ist ein optimaler Schutz von beweglichen und statischen Maschinenkomponenten vor Kollisionen gewährleistet und größere Schäden werden vermieden.

  • Seite 105: Kollisionsschutz Achsen Run Mycc /Prot

    Sicherheitsfunktionen 17.2 Kollisionsvermeidung 17.2.1 Kollisionsschutz Achsen Run MyCC /PROT SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: 6FC5800-0AN06-0YB0 Mit dem Kollisionsschutz Achsen Run MyCC /PROT können Sie den Mindest- und Maximalabstand zwischen einem Achspaar auf einer gemeinsamen Führungsschiene...

  • Seite 106: Kollisionsvermeidung Eco

    Sicherheitsfunktionen 17.2 Kollisionsvermeidung 17.2.2 Kollisionsvermeidung ECO SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x Option: S03 Option: S03 Option: S03 SINUMERIK 840D sl Option: S03 Mit der Option Kollisionsvermeidung ECO überwachen Sie den Mindestabstand von Schutzbereichen gegeneinander. Die Geometrie der Schutzbereiche wird durch Schutzbereichselemente beschrieben.

  • Seite 107: Kollisionsvermeidung

    Sicherheitsfunktionen 17.2 Kollisionsvermeidung 17.2.3 Kollisionsvermeidung SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: S02 Mit der Option Kollisionsvermeidung überwachen Sie den Mindestabstand von Schutzbereichen gegeneinander. Die Geometrie der Schutzbereiche wird durch Schutzbereichselemente beschrieben.

  • Seite 108: Kollisionsvermeidung Advanced

    Sicherheitsfunktionen 17.2 Kollisionsvermeidung 17.2.4 Kollisionsvermeidung ADVANCED SINUMERIK 828D SINUMERIK 828D SINUMERIK 828D SW24x SW26x SW28x nicht verfügbar nicht verfügbar nicht verfügbar SINUMERIK 840D sl Option: S04 Die Option Kollisionsvermeidung ADVANCED bietet folgende Funktionen: • Datenschnittstelle zur Integration von Collision Avoidance System von Fa. ModuleWorks •...

  • Seite 109: Index

    ShopTurn, 71 Restmaterialerkennung Drehen, 75 Restmaterialerkennung Fräsen, 76 DIN/ISO-Programmierung, 62 DIN/ISO-Sprachumfang, 62 Safety Integrated, 101 Satzsuchlauf, 45 G-Code-Editor, 61 Satzwechselzeiten, (SINUMERIK 828D), (SINUMERIK Geschwindigkeitsführung, 53 840D sl) Gravurzyklus, 73 Schwesterwerkzeuge, 41 Sicherheitsfunktionen, 101 SIMATIC ITC 1200, 21 SIMATIC ITC 1500, 21...
  • Seite 110 Index SINUMERIK OP 019, 20 SINUMERIK OP 019 black, 20 SINUMERIK OP 08T, 18 SinuTrain, 98 Standzeit- und Stückzahlüberwachung, 40 Stechdrehen, 72 Stirnseitenbearbeitung, 79 TRACYL, 80 TRANSMIT, 79 TSM-Universalzyklus, 31 Vorschubunterbrechung, 72 Vorsteuerung, 54 Werkzeug messen, 34 Werkzeugverwaltung, 39 SINUMERIK Operate - Drehen Steuerungsübersicht für Verkäufer von Werkzeugmaschinen, 07/2020, A5E41992653A AB...

Diese Anleitung auch für:

Sinumerik 840d sl

Inhaltsverzeichnis
