Überprüfung Und Einstellung Lspv (Lastabhängiger Bremskraftverteiler) - Subaru G3X Justy Wartung Und Service

5A-28 BREMSLEITUNG/-SCHLÄUCHE/HAUPTBREMSZYLINDER
2
(a)
2
"L"
a
1
1
3, (a)
b
4
a) Folgendes vor der Einstellung prüfen.
• Die Tankanzeige zeigt ungefähr „E" (Leer) an. (Der
Kraftstofftank enthält ca. 5 Liter.)
• Reserverad,
Wagenheberkurbel befinden sich im Fahrzeug.
• Das Fahrzeug hat keine weitere Zuladung.
• Das Fahrzeug steht auf einer ebenen Oberfläche.
b) Die Halterungsschraube der Feder mit dem angegebenen
Anzugsmoment festziehen.
Anzugsdrehmoment
LSPV Halteschraube der Feder (a): 9 N·m (0,9 kg-m)
c) Den Einstellblock (1) von der Feder (2) entfernen.
d) Den Flüssigkeitsdruck
Bremsflüssigkeitsdruck" in Abschnitt 5 überprüfen.
Überprüfung und Einstellung LSPV
(Lastabhängiger Bremskraftverteiler)
1) Vor der Überprüfung und Einstellung folgende Bedingungen
herstellen:
• Der Kraftstofftank ist vollständig mit Kraftstoff gefüllt.
• Reserverad, Werkzeug, Wagenheber und Wagenheberkurbel
befinden sich im Fahrzeug.
• Das Fahrzeug hat keine weitere Zuladung.
• Das Fahrzeug steht auf einer ebenen Oberfläche.

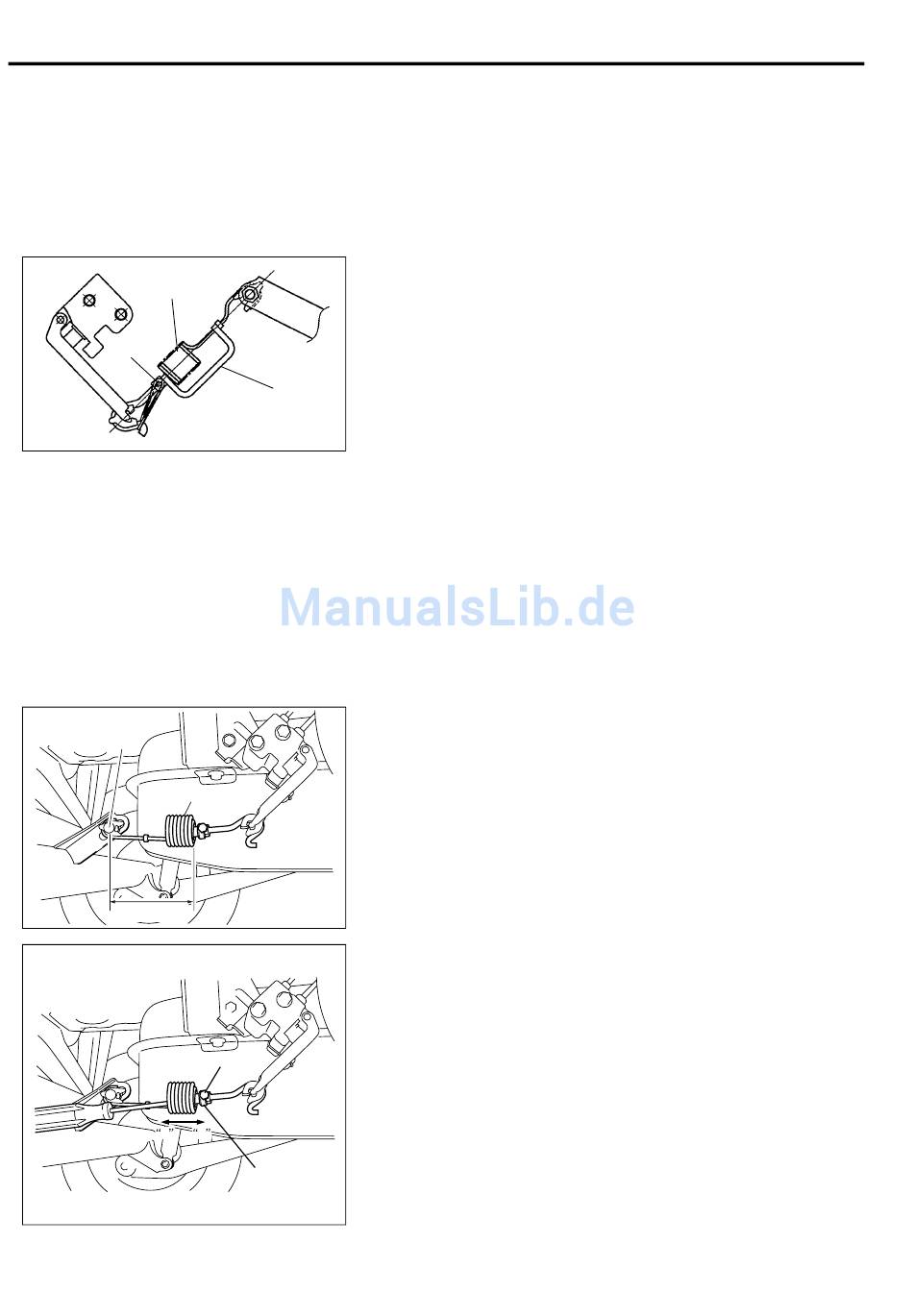

2) Die Federlänge zwischen den Federende (1) und der Mitte
der Federschraube (2) überprüfen.
Weicht sie von der Vorgabe ab, folgendermaßen korrigieren.
Federlänge LSPV
„L": Ca. 99,3 mm
3) Die Halteschraube der Feder (3) lösen und die Feder auf die
entsprechende Länge ausziehen, indem die Federhalterung
(4) mit einem Schraubendreher o. Ä. gedrückt wird.
Sicherstellen, dass diese Einstellung kein Spiel zwischen der
Halterung (4) und der Feder (Lockerheit in „a" zu „b"
Richtung, wie abgebildet) verursacht.
4) In dieser Position in Schritt 3) die Schraube der Federhalterung
mit dem vorgeschriebenen Anzugsmoment festziehen.
Anzugsdrehmoment
LSPV Halteschraube der Feder (a): 9 N·m (0,9 kg-m)
5) Den Flüssigkeitsdruck
Bremsflüssigkeitsdruck" in Abschnitt 5 überprüfen.
Werkzeug, Wagenheber
gemäß
gemäß
und
„Überprüfung
„Überprüfung
