4A-14 VORDERACHSWELLE
1
(A)
A
1
1
2

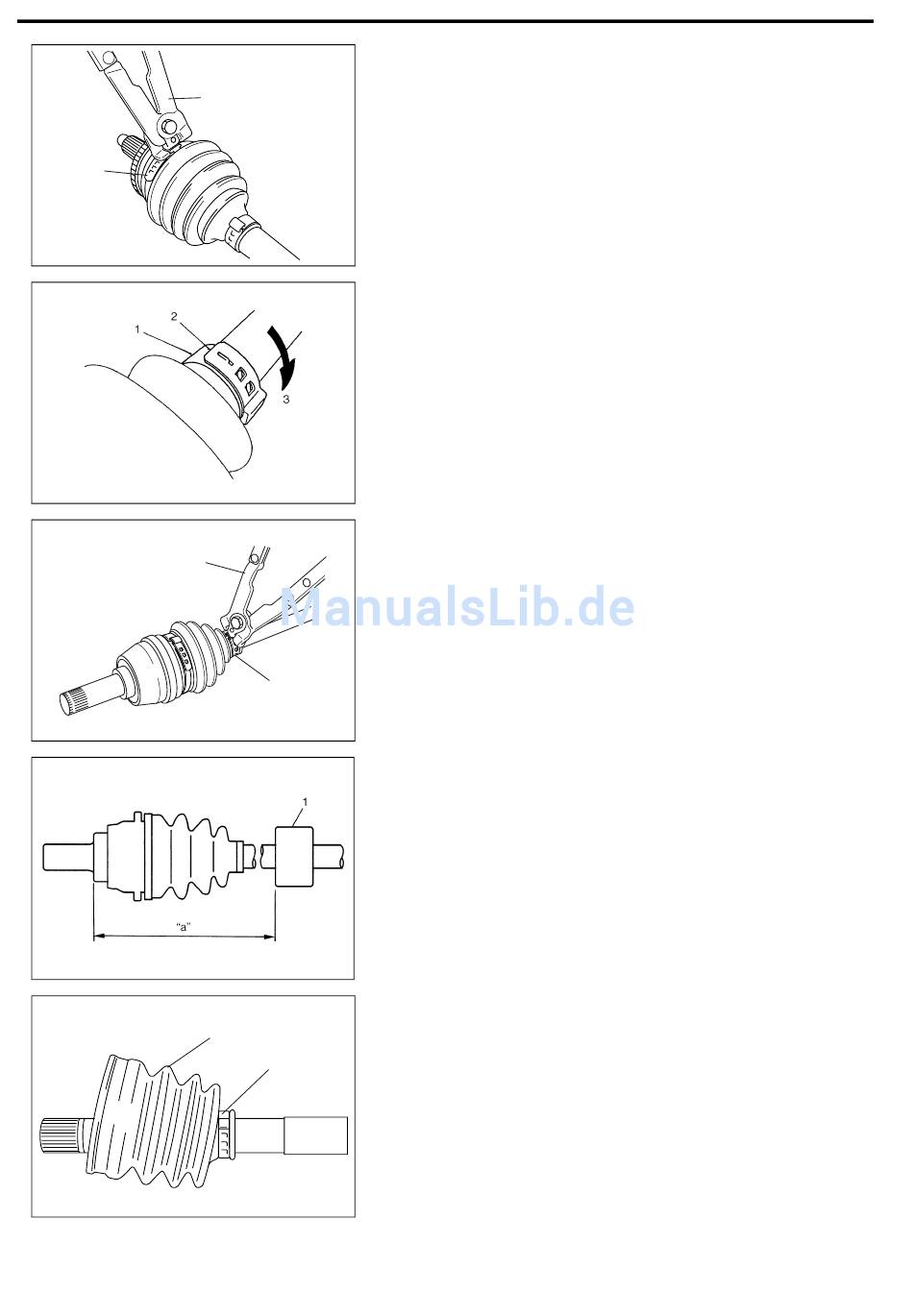

7) Sicherstellen, dass die radseitige Manschette nicht gedehnt
oder zusammengedrückt wird, und dann die große
Manschettenschellen (1) mit dem Spezialwerkzeug sichern.
Spezialwerkzeug
(A) : 09943-55010 oder 09943-57010
8) Neue radseitige kleine Schelle (1) auf der Manschette
platzieren, wobei das äußere Ende (2) wie abgebildet
entgegen der Vorwärtsdrehung (3) gerichtet wird.
9) Sicherstellen, dass die radseitige Manschette nicht gedehnt
oder zusammengedrückt wird, und dann die kleine
Manschettenschellen (1) mit dem Spezialwerkzeug sichern.
Spezialwerkzeug
(A) : 09943-55010 oder 09943-57010
10) Dämpfer (1) in der Achswelle gemäß der folgenden
Maßangabe einbauen.
Einbauposition des Stoßdämpfers
„a": 157 – 163 mm
11) Die
neue
differentialseitige
Manschette provisorisch (1) in die Wellen einbauen.
kleine
Schelle
(2)
und
