Schritt
Bedienungsmaßnahme
6
Sensorschaltkreis auf Kurzschluss prüfen
1) Motor starten und die Spannung zwischen
dem Kabelanschluss „C63-9" des ECM
Steckverbinders und
Fahrzeugkarosseriemasse prüfen.
Beträgt die Spannung 0 V?
7
Den Sensorschaltkreis auf hohen Widerstand
prüfen.
1) Den Widerstand zwischen der Kabelklemme
„C63-9" des ECM Steckverbinders und dem
Kabelanschluss „RED" des
Kabelbaumsteckverbinders des Klopfsensors
messen.
Beträgt der Widerstand 5 Ω?
ALLGEMEINE MOTORINFORMATION UND MOTORDIAGNOSE 6-115
Ja
Weiter mit Schritt 7.
Defkter Klopfsensor

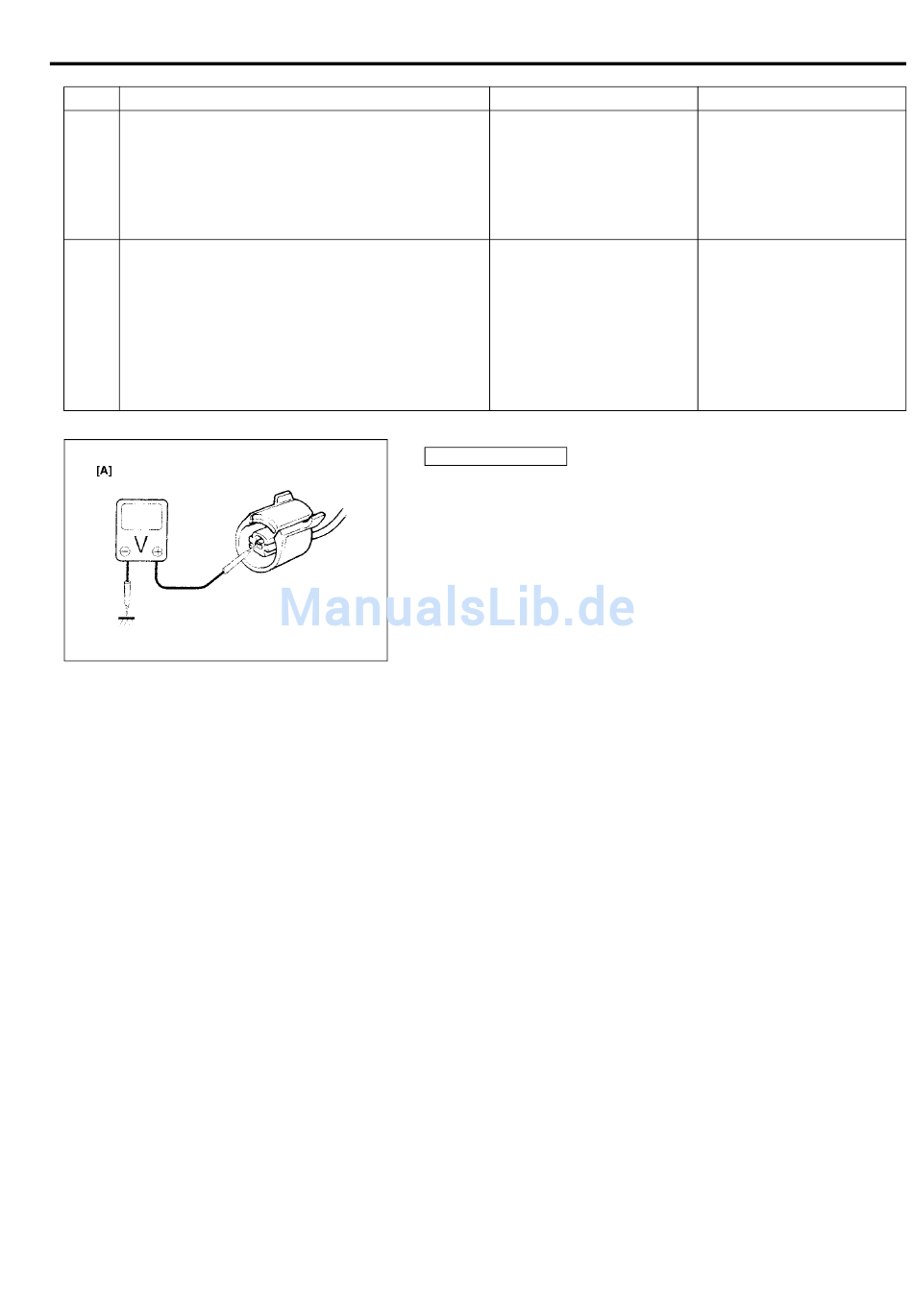

[A]: Abb. für Schritt 3
Nein
„RED" Kabel Kurzschluss mit
anderem Schaltkreis.
„RED" hoher Widerstand.
