Ein- und Ausbau Schalt- und
Wahlgetriebebaugruppe
1) Federstifte mit
herausdrücken, wie nachfolgend dargestellt.
Spezialwerkzeug
(A): 09922-85811 (4,5 mm)
(B): 09925-78210 (6,0 mm)
(C): 2,8 – 3,0 mm Handelsüblicher Federstiftabnehmer
2) Die Bauteile auf Verschleiß, Verformung und Beschädigung
untersuchen. Defekte Teile durch neue ersetzen.
HINWEIS:
• Beim Einsetzen der Federstifte die Welle mit einem
Holzblock abstützen, um Verbiegungen zu vermeiden.
• Fünfgang- &
zusammenbauen, dass deren Vertiefung und Federstift
aufeinander ausgerichtet sind.
• Sicherstellen, dass
Kennzeichnung der Anstrichfarben ausgewählt wird,
damit die Funktion der Getriebeschaltung erhalten bleibt.
– Feder für niedrige Geschwindigkeit – Kein Anstrich
– Feder für Rückwärtsgang - Pink

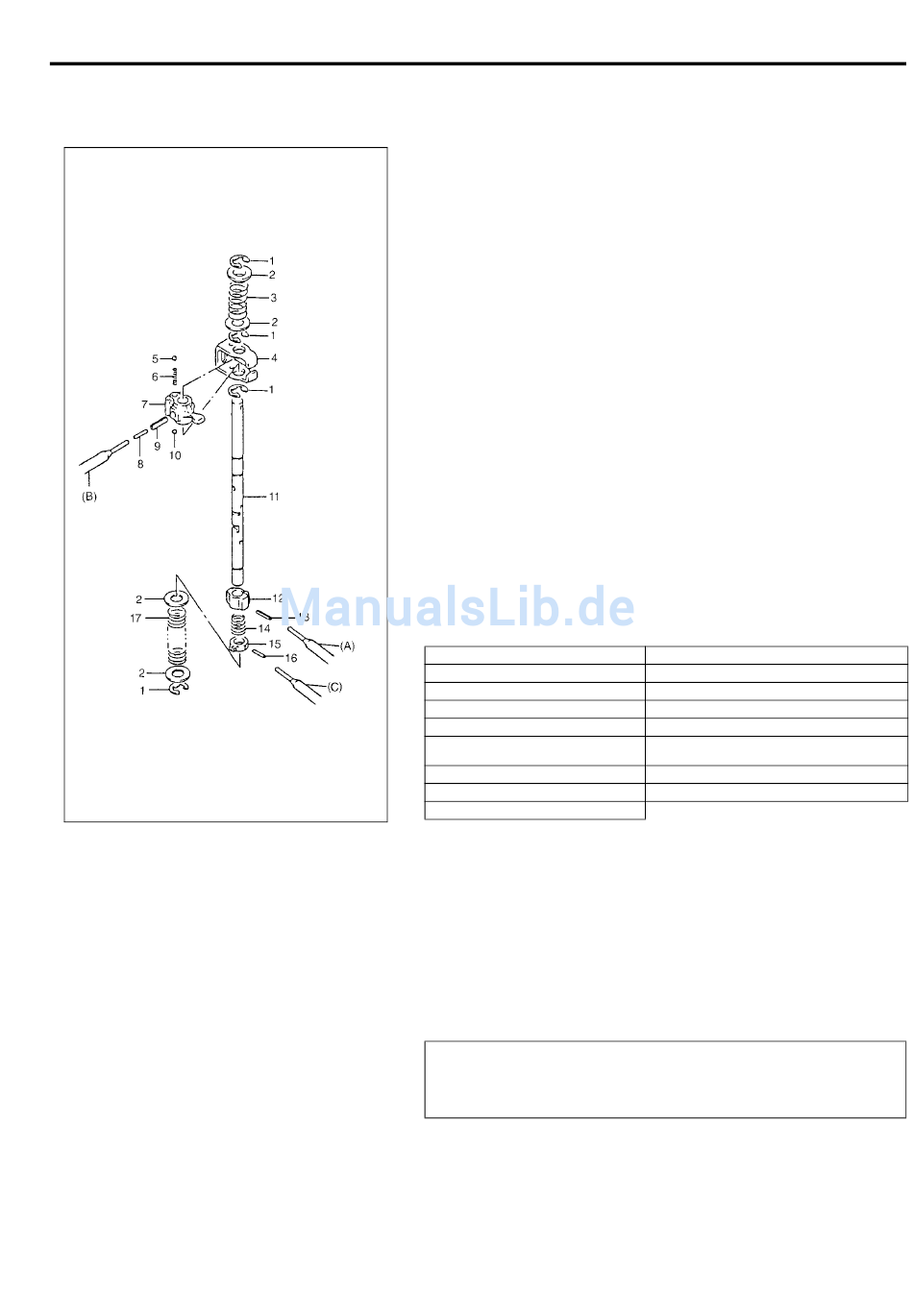

1. Sicherungsklemme
2. Unterlegscheibe
3. Feder für Rückwärtsgang
4. Schaltgetriebe-Sperrscheibe
5. Kugel
6. Feder für Schaltgetriebesperre
7. Schalt- und Wahlhebel
8. Federstift
9. Federstift
Zerlegung und Zusammenbau
Fünfganggetriebe
Zerlegung
1) Schrauben der seitliche Abdeckung entfernen und seitliche
Transaxle-Abdeckung abnehmen.
VORSICHT:
Die seitliche Abdeckung sollte vorsichtig von dem linken
Gehäuse entfernt werden, um Verbiegungen zu vermeiden.
HANDBUCH TRANSAXLE 7A1-19
dem speziellen Federstiftabnehmer
Rückwärtsgangschaltnocke
eine geeignete
10. Kugel
11. Schalt- und Wahlgetriebe
12. Fünfgang- & Rückwärtsgang-Schaltnocke
13. Federstift
14. Nockenführung-Rückstellfeder
15. Fünfgang- & Rückwärtsgang-
Schaltnockenführung
16. Federstift
17. Feder für niedrige Geschwindigkeit
so
Feder durch
