6-158 ALLGEMEINE MOTORINFORMATION UND MOTORDIAGNOSE
Schritt Bedienungsmaßnahme
3 Schaltkreisüberprüfung Anlassersignal
1) Bei ausgeschalteter Zündung die
Steckverbinder vom ECM lösen.
2) Motor starten und die Spannung zwischen
dem Kabelanschluss „C63-35" des ECM
Steckverbinders und
Fahrzeugkarosseriemasse messen.
Liegt die Spannung im Bereich 0 – 1 V?
4 Schaltkreisüberprüfung Anlassersignal
1) Steckverbinder des Armaturenbrett-
Kabelbaums/Motor-Kabelbaums lösen. (Siehe
Abb. 1)
2) Die Zündung ausschalten und die Spannung
zwischen dem Kabelanschluss „BLK/RED"
des Steckverbinders des Armaturenbrett-
Kabelbaum/Motorkabelbaums messen.
Liegt die Spannung im Bereich 0 – 1 V?
5 Überprüfung Zündschalter
1) Den Zündschalter gemäß „Überprüfung
Zündhauptschalter" in Abschnitt 8C
überprüfen.
Guter Zustand?
[A]
1
2
Ja
Ein intaktes ECM einbauen
und erneut überprüfen.
Kurzschluss im
Stromversorgungs-
schaltkreis „BLK/YEL".
Kurzschluss im
Stromversorgungs-
schaltkreis „BLK/RED".

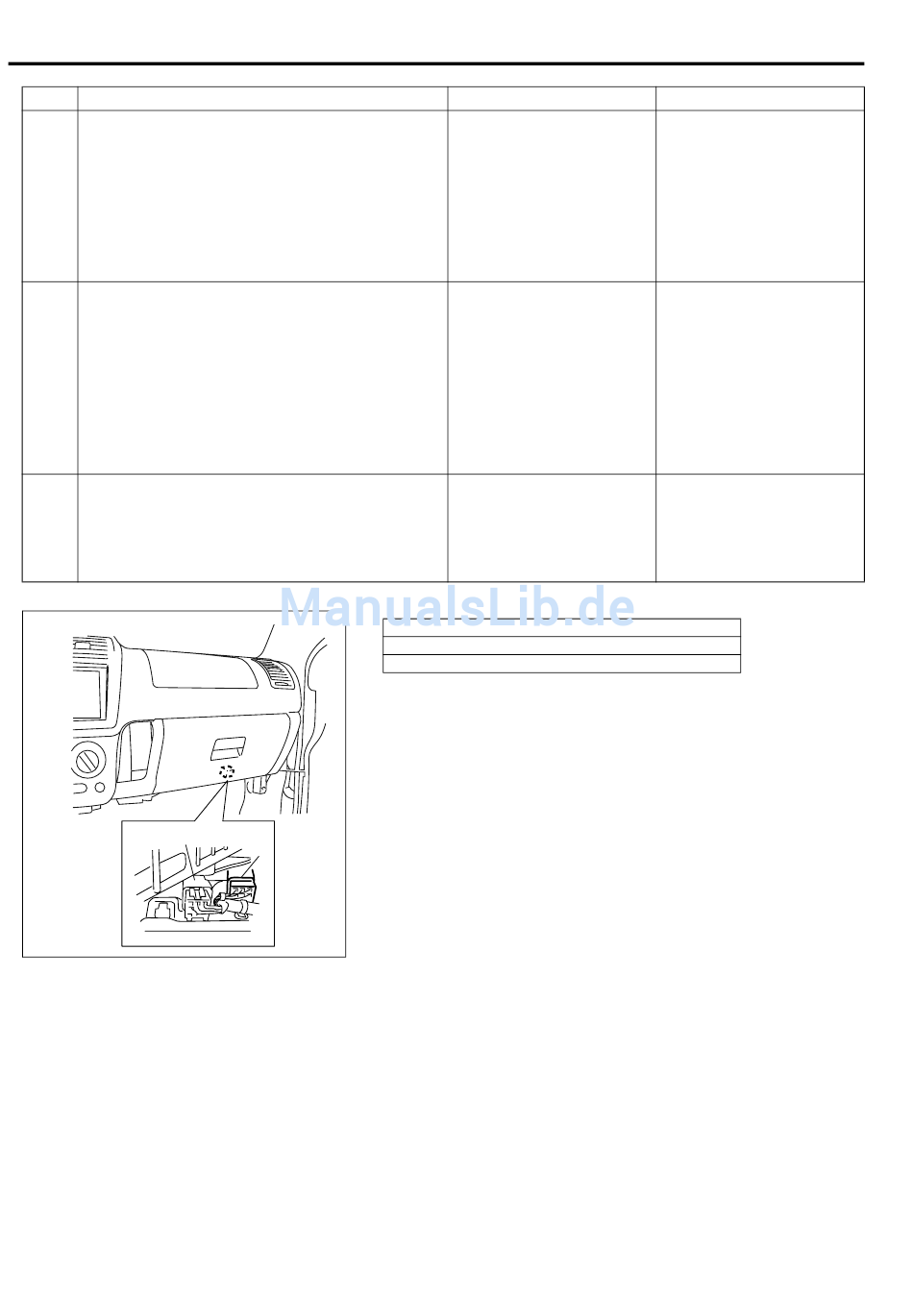

[A]: Abb. 1 für Schritt 4
1. Windschutzscheiben-Intervallwischer
2. Steckverbinder Armaturenbrett-Kabelbaum/Motor-Kabelbaum
Nein
Weiter mit Schritt 4.
Weiter mit Schritt 5.
Zündschalter austauschen.
