4A-16 VORDERACHSWELLE

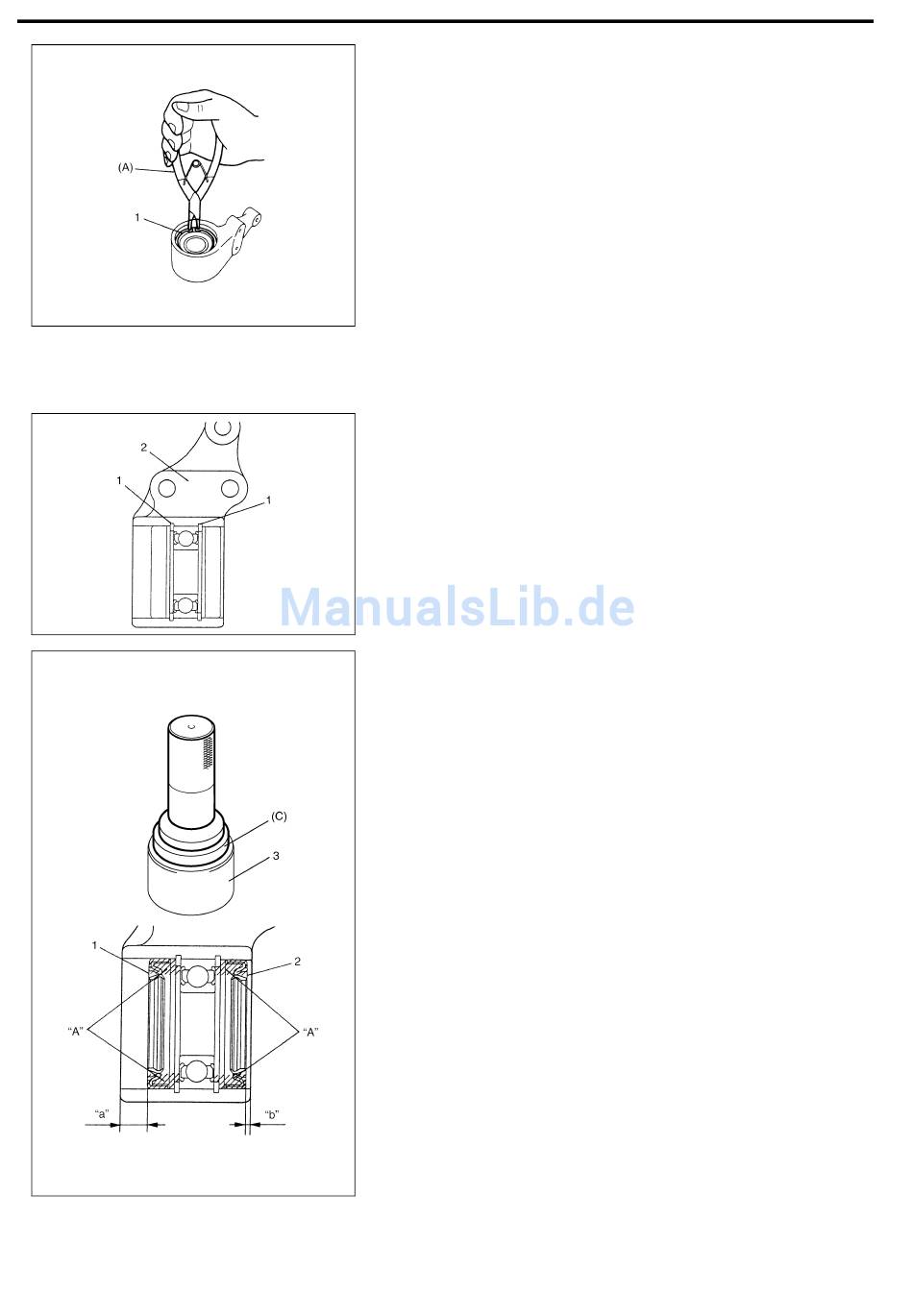

4) Den Sicherungsring (1) mit Hilfe des Spezialwerkzeugs
entfernen.
Spezialwerkzeug
(A) : 09900-06108
HINWEIS:
Die beiden Sicherungsringe
Lageraufnahme des mittleren Lagers des M15-Motomodells.
Auf der anderen Seite befindet sich ein Sicherungsring in der
Lageraufnahme des
Motormodells.
5) Das mittlere Lager aus der Lageraufnahme des mittleren
Lagers ausbauen.
Zusammenbau
Der Einbau der Zwischenwelle erfolgt in der umgekehrten
Reihenfolge des Ausbaus; dabei sind folgende Punkte zu
beachten:
• Beim Einbau des
sicherstellen, dass dieser sicher, wie abgebildet, in der
Sicherungsringnut der Lageraufnahme des mittleren Lagers
sitzt (2).
• Beim Einbau der linken Wellendichtung (1) und der rechten
Wellendichtung (2) in die Lageraufnahme des mittleren
Lagers (3) mit dem Spezialwerkzeug vorsichtig vorgehen,
damit die Wellendichtungen
ausgerichtet und positioniert sind.
Spezialwerkzeug
(C): 09925-15410 (für A/T-Modell)
Abstand
Für M/T-Modell mit M15 Motor
„a": 8 – 9 mm
„b": 2 – 3 mm
Z13DT Motormodell
„a": 3,5 – 4,5 mm
„b": 3,5 – 4,5 mm
• Sicherstellen, Fett auf die Seite der Lippe des Wellendichtrings
und der seitlichen Auflage wie abgebildet aufzutragen.
„A": Fett 99000-25010
befinden sich
mittleren Lagers des
Sicherungsrings (1)
wie abgebildet
in der
Z13DT-
des Lagers
richtig
