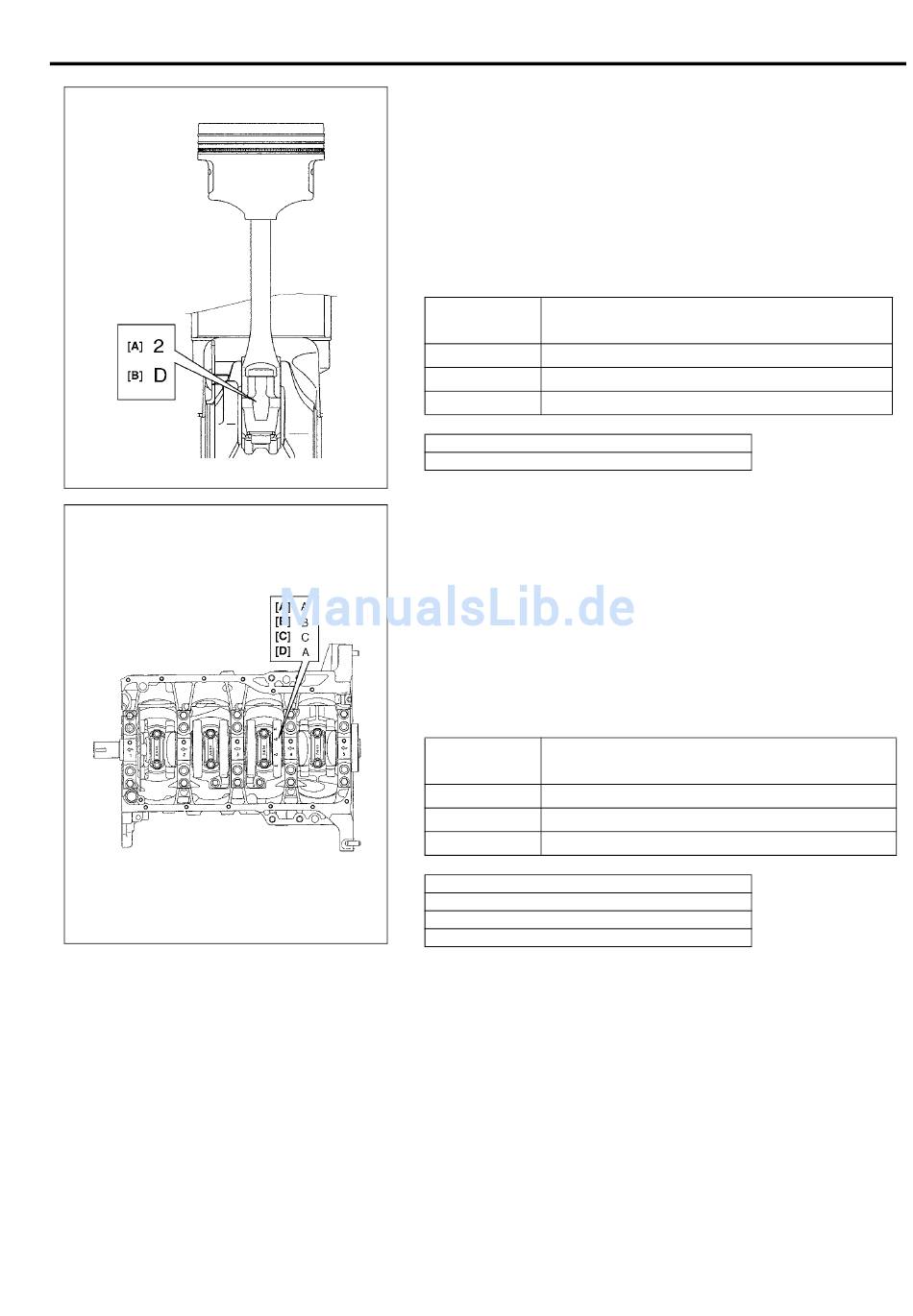

Subaru G3X Justy Wartung Und Service Seite 894

1) Eingestanzten Zahlen auf der Pleuelstange und dessen
Deckel prüfen (siehe Abbildung).
Drei Ziffern („1", „2" und „3") repräsentieren die folgenden
Pleuelfuß-Innendurchmesser.
Beispiel: Eingestanzte
entsprechende Pleuelfuß-Innendurchmesser
45,006 mm beträgt.
Pleuelfuß-Innendurchmesser
Eingestanzte
Nummern
1
2
3
[A]: Gewichtangabe-Makierung
[B]: Pleuelfuß-Innendurchmesser, Zahl
2) Als nächstes den Hubzapfendurchmesser prüfen. Auf der Kurbel-
wange Nr. 3 sind vier Buchstaben eingestanzt, wie in der Abbil-
dung gezeigt.
Die drei Buchstaben („A", „B" und „C") repräsentieren die folgen-
den Hubzapfendurchmesser.
Beispiel: Eingestanzter Buchstabe „A" gibt an, dass der
entsprechende Hubzapfendurchmesser 41,994 – 42,000 mm
beträgt.
Hubzapfen, Außendurchmesser
Eingestanzte
Buchstabe
A
B
C
[A]: Hubzapfendurchmesser für Zylinder Nr. 1
[B]: Hubzapfendurchmesser für Zylinder Nr. 2
[C] : Hubzapfendurchmesser für Zylinder Nr. 3
[D]: Hubzapfendurchmesser für Zylinder Nr. 4
MECHANIK DES MOTORS (M13 MOTOR) 6A1-77
Zahl „1" gibt
Pleuelfuß-Innendurchmesser
45,0000 – 45,0060 mm
45,0061 – 45,0120 mm
45,0121 – 45,0180 mm
Hubzapfen, Durchmesser
41,9940 – 42,0000 mm
41,9880 – 41,9939 mm
41,9820 – 41,9879 mm
an, dass der
45,000 –
