DTC C1021, DTC C1022 – Schaltkreis rechter Vorderrad-Drehzahlsensor oder
Impulsgeberring
DTC C1025, DTC C1026 – Schaltkreis linker Vorderrad-Drehzahlsensor oder
Impulsgeberring
DTC C1031, DTC C1032 – Schaltkreis rechter Hinterrad-Drehzahlsensor oder
Impulsgeberring
DTC C1035, DTC C1036 – Schaltkreis linker Hinterrad-Drehzahlsensor oder
Impulsgeberring

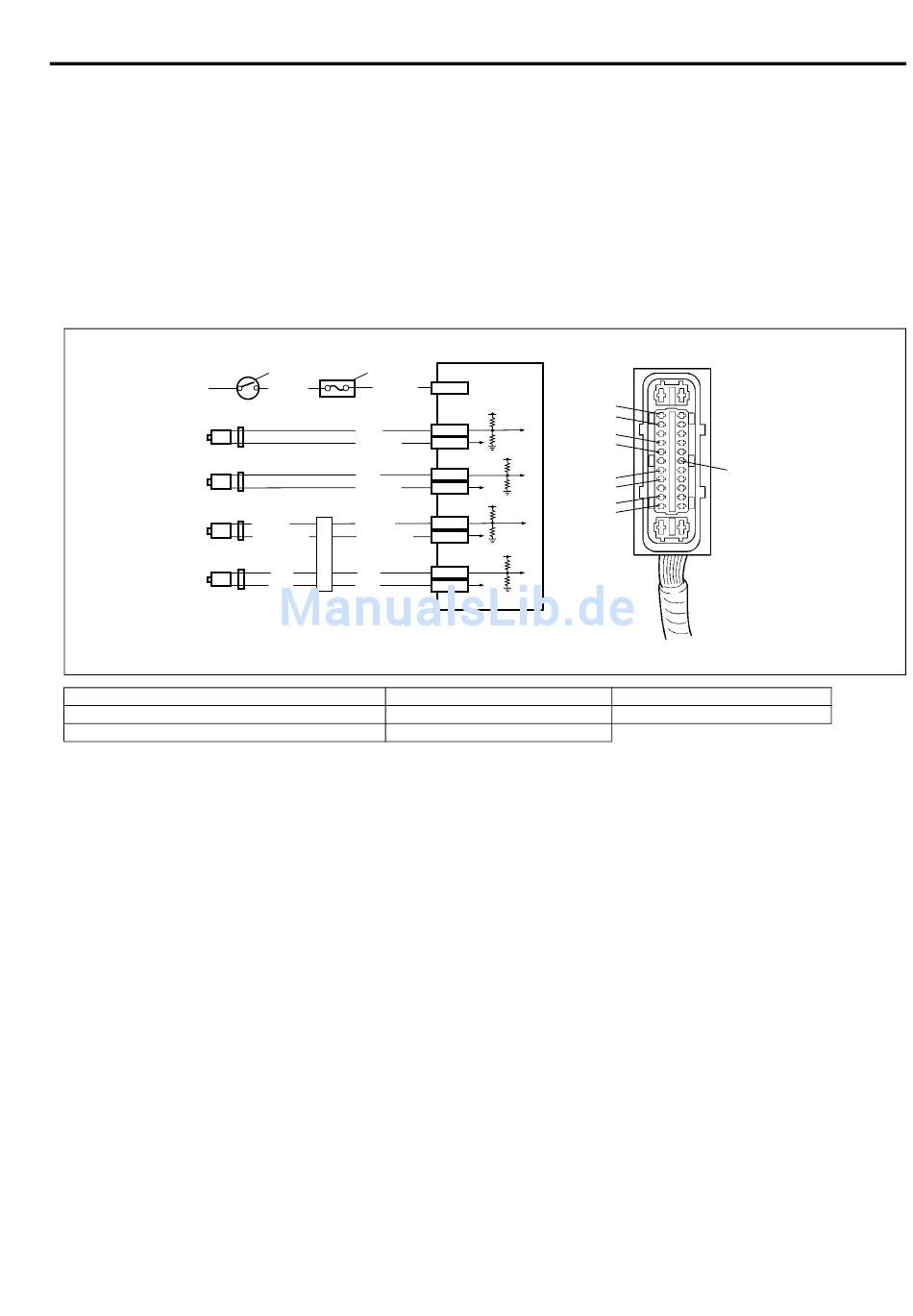

6
5
4
3
[A]: Steckverbinder des ABS-Hydraulik-/Steuermoduls E43
1. Zündschloß
2. Schaltkreissicherung
BESCHREIBUNG
Das ABS-Steuermodul
Raddrehzahlsensor, während die Zündung eingeschaltet ist. Liegt die Spannung nicht im Sollbereich, wird der
betreffende Diagnosecode (DTC) ausgelöst. Außerdem werden entsprechende Codes (DTC) registriert, wenn
beim Anlassen oder Fahren keine Sensorsignale erfasst werden.
HINWEIS:
Wird das Fahrzeug unter einer der folgenden Bedingungen gefahren, kann einer dieser DTCs
registriert werden, auch wenn der Sensor einwandfrei arbeitet. Falls diese Möglichkeit nahe liegt, die
Störung (z.B. Schleifen der Bremsen) beseitigen, und danach DTC einmal löschen und dann eine
Probefahrt, wie in Schritt 2 der ABS Diagnoseablaufplans beschrieben, durchführen und prüfen, ob
Störungen vorliegen.
• Das Fahrzeug wird mit angezogener Handbremse gefahren.
• Das Fahrzeug wird mit schleifenden Bremsen gefahren.
• Räder drehen während der Fahrt durch.
• Drehen von Rädern, während das Fahrzeug aufgebockt ist.
• Das Fahrzeug ist steckengeblieben.
1
2
BLK/YEL GRN/ORN
RED
RED/BLK
WHT
WHT/BLK
LT GRN LT GRN
LT GRN/BLK LT GRN/BLK
YEL YEL
BRN BRN
3. Rechter Hinterrad-Drehzahlsensor
4. Linker Hinterrad-Drehzahlsensor
5. Rechter Vorderrad-Drehzahlsensor
überwacht die Spannung
[A]
7
E43-20
E43-2
5V
E43-3
E43-8
E43-5
E43-9
E43-6
5V
E43-6
E43-8
E43-9
E43-5
E43-11
5V
E43-12
E43-2
E43-3
5V
E43-12
E43-11
an der Anschlussklemme
ANTIBLOCKIERSYSTEM (ABS) 5E-23
E43-20
6. Linker Vorderrad-Drehzahlsensor
7. ABS-Hydraulik-/Steuermodul
für den jeweiligen
