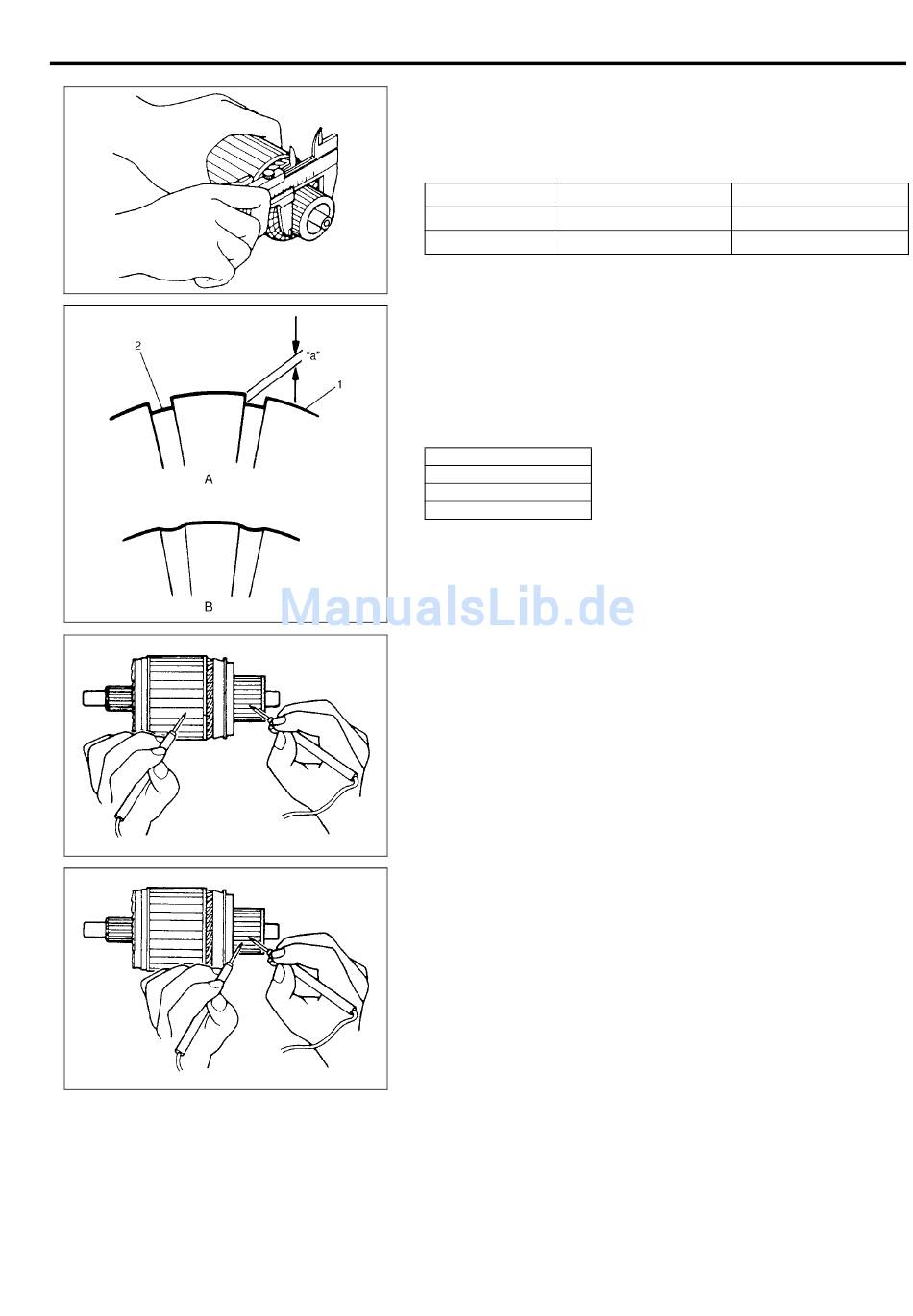

• Den Kollektor auf Verschleiß prüfen. Liegt der Durchmesser
unter dem Grenzwert, Anker ersetzen.
Außendurchmesser Kollektor
Sollwert
Grenzwert
• Die Isolatordicke des Kollektors prüfen. Falls unter Sollwert,
korrigieren oder austauschen.
Isolatordicke Kollektor „a"
Sollwert: 0,4 – 0,6 mm
Grenzwert: 0,2 mm
A: Korrekt
B: Nicht korrekt
1. Kollektorsegment
2. Isolator
• Kollektor und Ankerkern prüfen. Bei Durchgängigkeit ist der
Anker geerdet und muss ersetzt werden.
• Auf Durchgängigkeit zwischen den Segmenten prüfen. Ist an
keiner Stelle ein Durchgang festzustellen, liegt eine
Unterbrechung vor und der Anker muss ersetzt werden.
ANLASSERSYSTEM 6G-11
0,8 kW
32,0 mm
31,4 mm
1,2 kW
29,4 mm
28,8 mm
