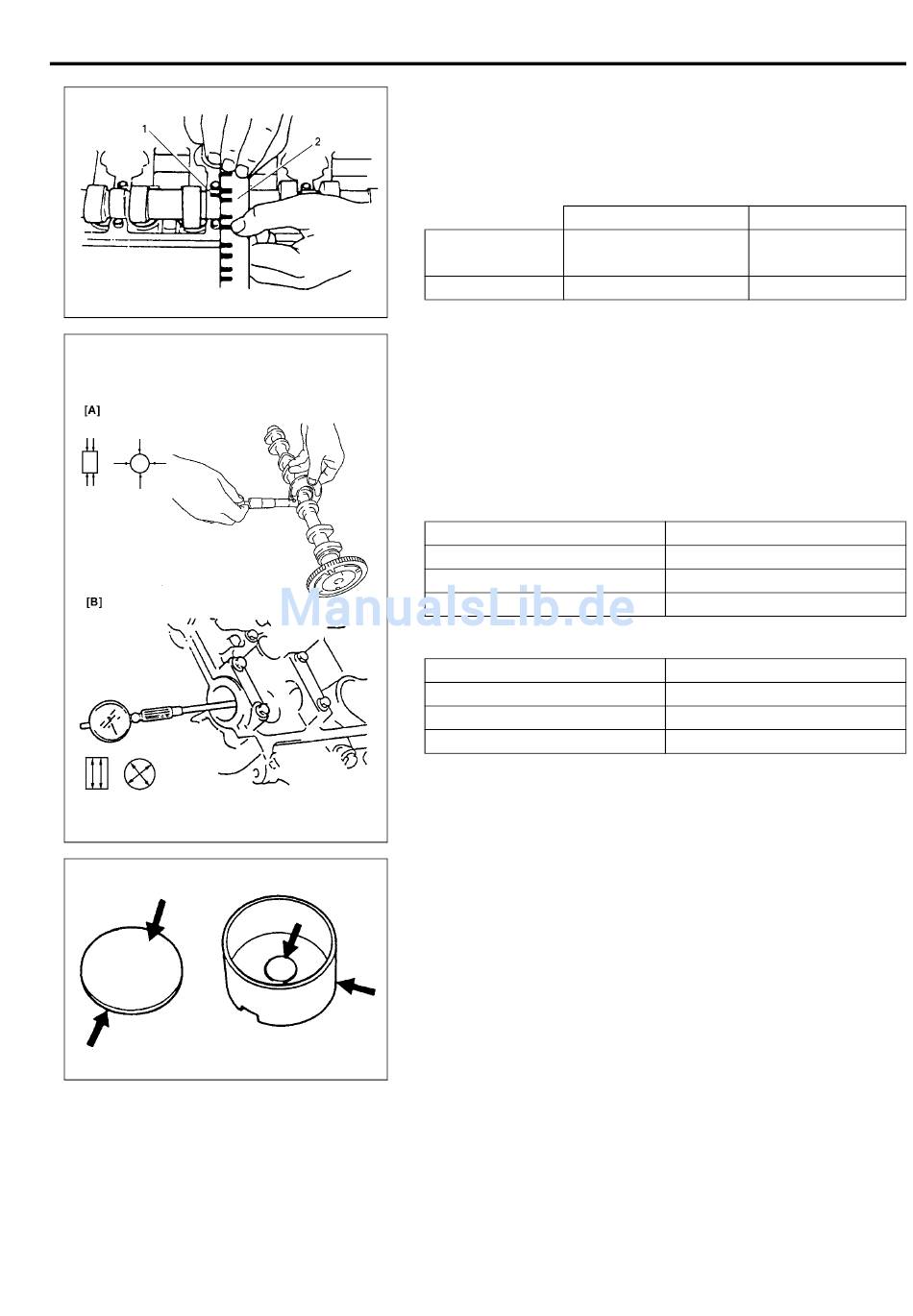

7) Den Nockenwellen-Lagerdeckel abschrauben und die Breite des
Dehnmessstreifens an dessen breitester Stelle mit Hilfe der Skala
(2) auf der Dehnmessstreifenhülle (1) messen.
Nockenwellen-Lagerzapfenspiel
Gehäuse Nr.1
Einlassseite
Andere
Falls das gemessene Lagerzapfen-Laufspiel den Grenzwert
überschreitet, den Durchmesser der Lagerbohrung in Lagerdeckel/-
sitz und den Außendurchmesser des Lagerzapfens messen.
Abhängig davon, welcher Wert stärker vom Sollwert abweicht, die
Nockenwelle oder
den Zylinderkopf
austauschen.
Lagerzapfendurchmesser der Nockenwelle [A]
Punkt
Gehäuse Nr.1 Einlassseite
Gehäuse Nr.1 Auslassseite
Andere
Nockenwellen-Lagerzapfen Lagerbohrung [B]
Punkt
Gehäuse Nr.1 Einlassseite
Gehäuse Nr.1 Auslassseite
Andere
Verschleiß der Nocke und Scheibe
Die Nocke und Scheibe auf Kavitation, Kratzer oder Schäden
überprüfen.
Falls einer dieser Mängel festgestellt wird, den Einsteller
austauschen.
MECHANIK DES MOTORS (M13 MOTOR) 6A1-55
Sollwert
0,020 – 0,072 mm
0,045 – 0,087 mm
mit
Sollwert
26,940 – 26,955 mm
26,934 – 26,955 mm
22,934 – 22,955 mm
Sollwert
27,000 – 27,021 mm
23,000 – 23,021 mm
Grenzwert
0,10 mm
0,12 mm
den Lagerdeckeln
–
