6A1-50 MECHANIK DES MOTORS (M13 MOTOR)

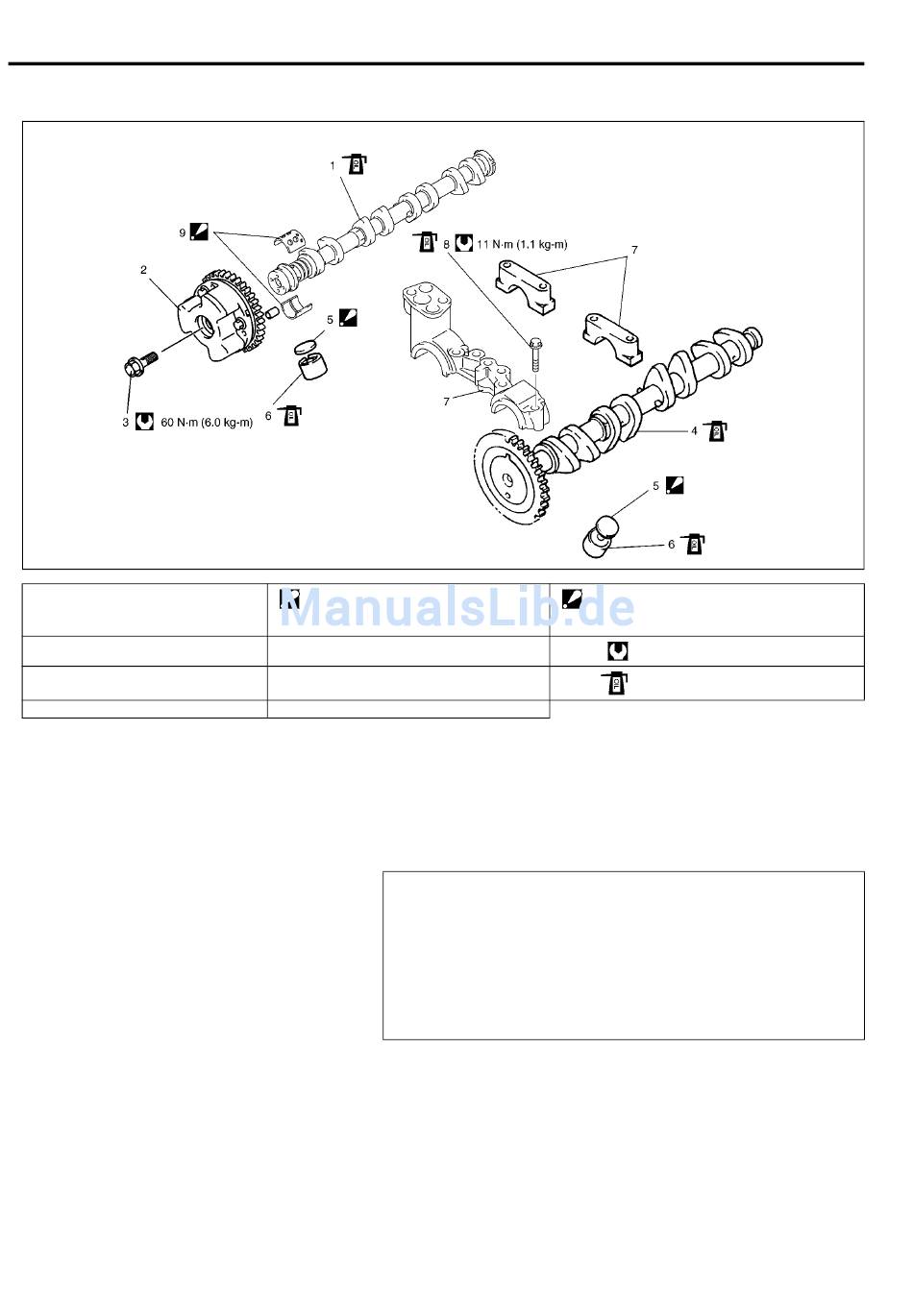

Bestandteile Nockenwelle, Nocke und Unterlegscheibe

1. Einlass-Nockenwelle
2. Einlass-Nockenwellenrad
3. Einlass-Nockenwellenrad, Schraube
4. Auslass-Nockenwelle
5. Scheibe
: Scheibennr. darauf zeigt auf die
Nockenseite.
6. Nocke
7. Nockenwellendeckel
8. Schraube, Nockenwellen-Lagerdeckel
Aus- und Einbau Nockenwelle, Nocke und
Unterlegscheibe
Ausbau
VORSICHT:
• Bei der Überholung den Arbeitstisch, die Werkzeuge und
Hände sauber halten.
• Die Aluminiumbauteile vorsichtig behandeln, damit diese
nicht beschädigt werden.
• Ausgebaute Bauteile keinem Staub aussetzen. Diese
immer sauber halten.
1) Den Steuerkettendeckel
Steuerkettendeckel" in diesem Abschnitt ausbauen.
2) Den Steuerkettendeckel gemäß „Aus- und Einbau Steuerkette
und Kettenspanner" in diesem Abschnitt ausbauen.
9. Oberes Nockenwellenlager
: Eine Lagerhälfte mit einigen Bohrungen
auf der oberen Seite des Lagers der
Einlass-Nockenwelle Nr. 1 einbauen.
Anzugsmoment
Gleitflächen aller Teile mit Motoröl
bestreichen.
gemäß „Aus- und Einbau
