6A1-44 MECHANIK DES MOTORS (M13 MOTOR)

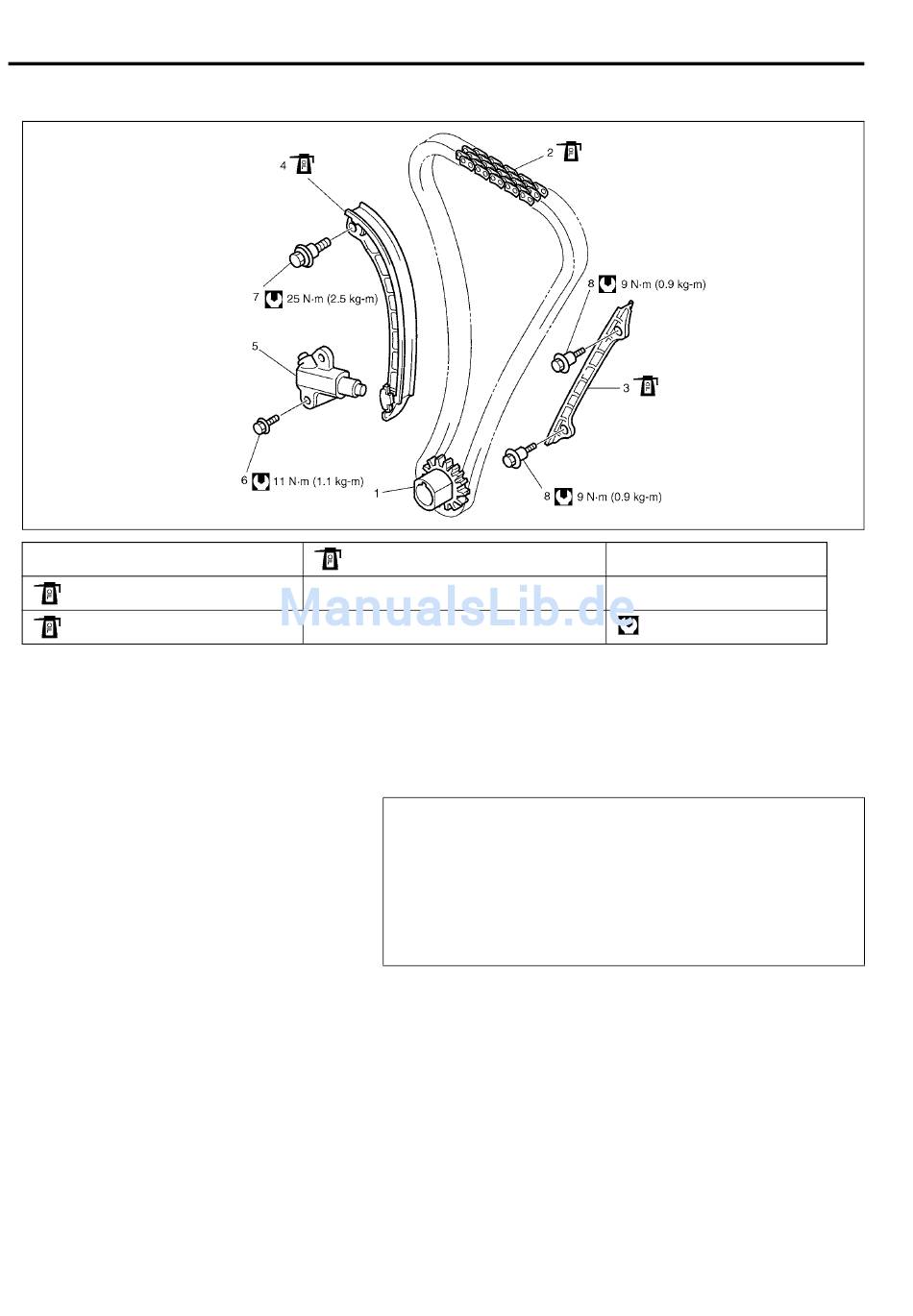

Bestandteile Steuerkette und Kettenspannvorrichtung

1. Kurbelwellenzahnrad
2. Steuerkette
: Motoröl auftragen.
3. Führung Nr. 1 Steuerkette
: Motoröl auf die Gleitfläche auftragen.
4. Kettenspanner
: Motoröl auf die Gleitfläche auftragen.
5. Einsteller des Kettenspanners
6. Befestigungsschraube Kettenspanner-
Einsteller
Aus- und Einbau Steuerkette und
Kettenspanner
Ausbau
VORSICHT:
Nach dem Ausbau der Steuerkette niemals die Kurbelwelle
und die Nockenwelle weiter als den im Abschnitt „Einbau"
beschrieben Drehbereich drehen.
Bei einer Drehung können Störungen zwischen dem Kolben
und den Ventilen sowie in den Ventilen selbst auftreten und
Bauteile des Kolben können beschädigt werden.
1) Den Steuerkettendeckel
Steuerkettendeckel" in diesem Abschnitt ausbauen.
7. Befestigungsschraube
Kettenspanner
8. Befestigungsschraube
Kettenführung
Anzugsmoment
gemäß „Aus- und Einbau
