Kurbelzapfen- und Pleuellager

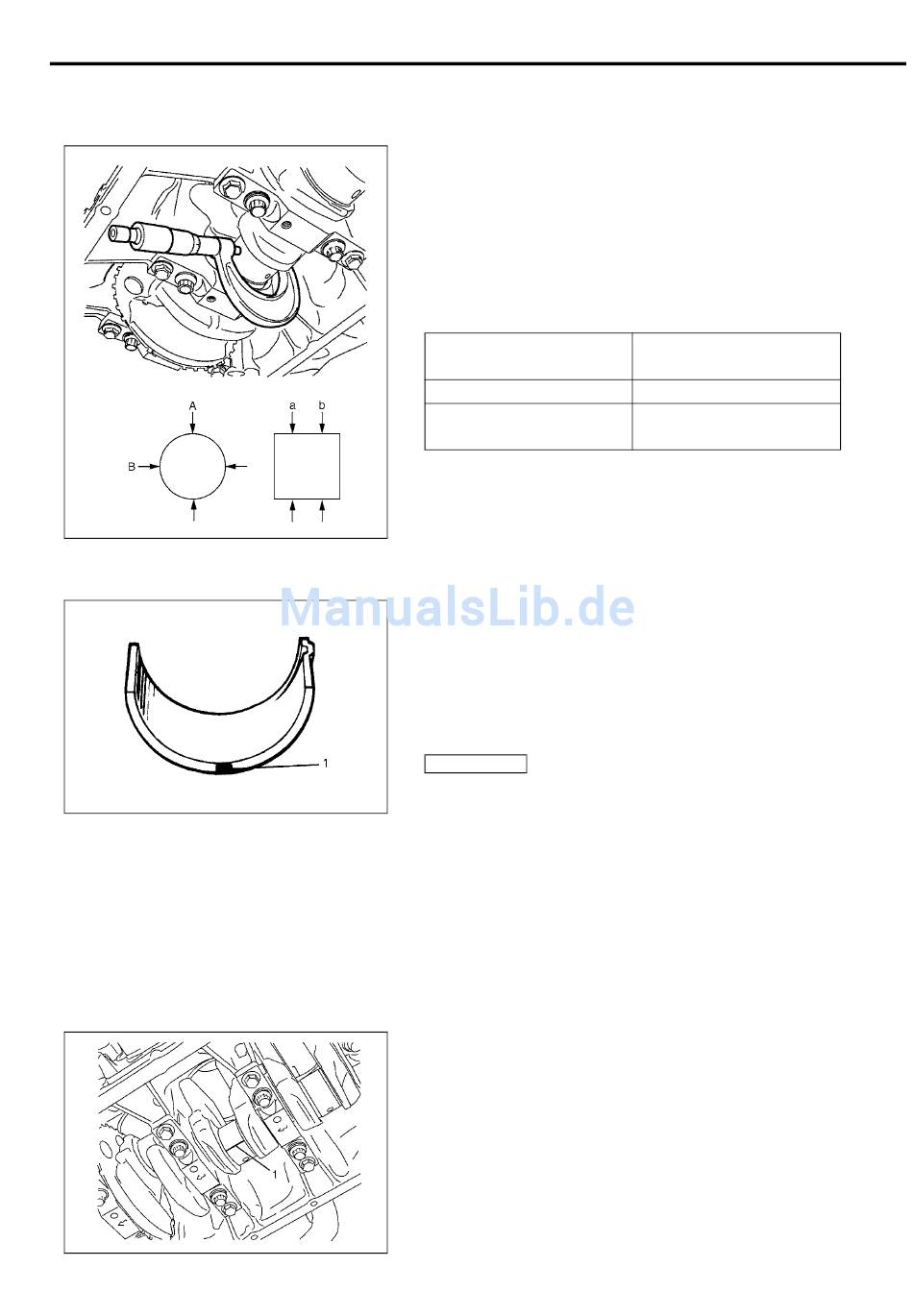

Hubzapfen-Durchmesser
Den Hubzapfen auf ungleichmäßigen Verschleiß und andere Mängel
überprüfen. Die Unrundheit und Konizität des Hubzapfens mit einer
Mikrometerschraube messen. Bei Schäden oder Überschreiten des
Grenzwerts
für
Unrundheit
austauschen oder den Hubzapfen für Lagerschalen in Untergröße
abschleifen.
Hubzapfen-Durchmesser
Pleuelstange
Lagergröße
Sollwert
Untergröße
0,25 mm
Hubzapfen Konizität und unrund
Grenzwert: 0,01 mm
Unrundheit: A – B
Konizität: a – b:
Allgemeine Information zum Pleuellager
Pleuelstangenlager sind in Standardgröße und in Untergröße
0,25 mm erhältlich. Für jede Standardgröße gibt es wiederum 5
Toleranzbereiche.
Zur Identifikation ist die Untergröße des Lagers in rot, wie auf der
Abbildung gezeigt, für die Lagerdicke 1,605 – 1,615 in der Mitte
angegeben.
1. Farbe
Sichtprüfung des Pleuellagers
Die Lagerschalen auf Anzeichen von Anschmelzen, Kavitation,
Verzunderung und Abspanung überprüfen und das Tragbild prüfen.
Bei Mängeln die betreffenden Lagerschalen austauschen.
Pleuellagerspiel
1) Vor dem Prüfen des Pleuellagerspiels die Lager und
Hubzapfen reinigen.
2) Die Lagerschalen in Pleuelstange und Pleueldeckel einpassen.
3) Einen Dehnmessstreifen (1) über die volle Breite des Hubzapfens
(parallel zur Kurbelwelle) legen. Den Messstreifen jedoch nicht
über die Ölbohrung platzieren!
MECHANIK DES MOTORS (M13 MOTOR) 6A1-75
oder
Konizität
Hubzapfen-Durchmesser
41,982 – 42,000 mm
41,732 – 41,750 mm
die
Kurbelwelle
