4A-16 VORDERACHSWELLE
3
2
(A)

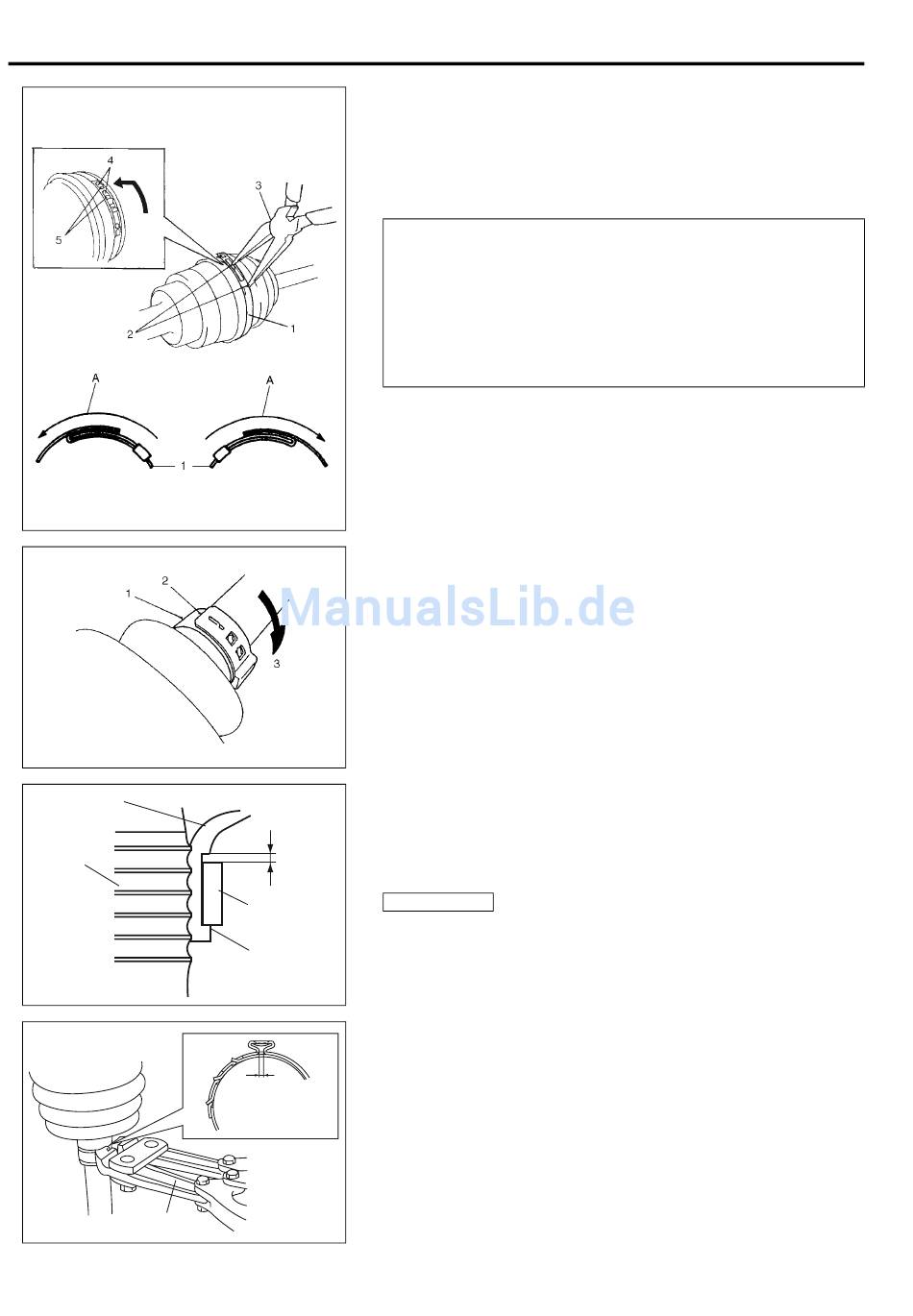

4) Die radseitige Manschette in die Welle einbauen, die
Manschetteninnenseite mit Fett auffüllen und dann die große
Schelle (1) durch das Zusammendrücken der Haken (2) mit
einer Zange (3) und dem Einklinken der Haken (4) in eine
Nut und ein Fenster (5) sichern.
VORSICHT:
• Jede Manschettenschelle
knicken (A).
• Beim Festziehen mit den Schellen die Manschette
nicht quetschen oder verziehen.
Durch Überdruck verzogene Manschette kann die
Lebensdauer verkürzen.
5) Neue radseitige kleine Schelle (1) auf der Manschette
platzieren, wobei das äußere Ende (2) wie abgebildet
entgegen der Vorwärtsdrehung (3) gerichtet wird.
6) Die radseitige kleine Schelle (1) einbauen, wobei die
Unterkante das vorstehende Ende (4) der Manschette (3)
berührt, so dass der Abstand „a" wie abgebildet eingehalten
"a"
wird.
2. Welle
1
4
7) Die kleine Schelle mit dem Spezialwerkzeug befestigen.
HINWEIS:
"b"
• Die kleine Schelle darf nicht aus dem Einbaubereich
herausstehen.
• Sicherstellen, dass die kleine Schelle verstemmt wird,
bis der vollständige Kontakt „b" hergestellt worden ist.
Spezialwerkzeug
(A) : 09943-57010
gegen Vorwärtsdrehung
