6A1-64 MECHANIK DES MOTORS (M13 MOTOR)

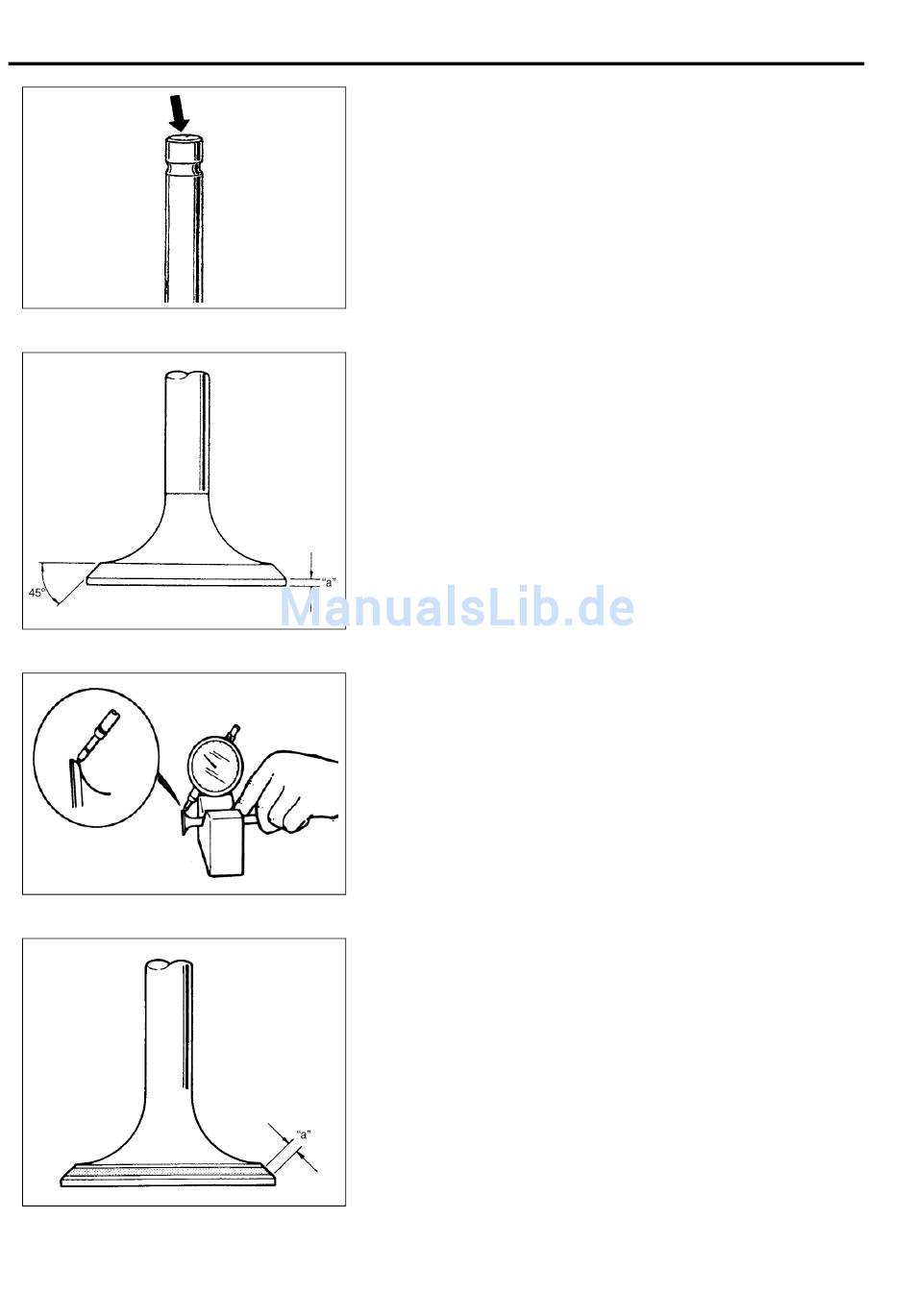

• Das Ventilschaftende auf Kavitation und Verschleiß untersuchen.
Bei Kavitation oder Verschleiß kann das Ventilschaftende bis
maximal zum angefasten Bereich abgeschliffen werden. Bei Ver-
schleiß bis in den angefasten Bereich, das Ventil austauschen.
Dicke des Ventilkopfes
Die Dicke des „a" Ventilkopfes messen. Falls die Dicke den Grenzwert
unterschreitet, das Ventil austauschen.
Ventilteller-Randdicke „a" (Ein- und Auslass)
Sollwert: 1,25 – 1,55 mm
Grenzwert: 0,9 mm
Radialer Schlag Ventiltellerrand
Mit einem Feinzeiger und Prismenblock alle Ventile auf Seitenschlag
prüfen. Um den Schlag zu prüfen, das Ventil leicht drehen. Falls der
Schlag den Grenzwert überschreitet, das Ventil austauschen.
Grenzwert für Seitenschlag des Ventilkopfes
0,08 mm
Breite der Sitzkontaktfläche
Das Tragbild der Ventile auf übliche Weise erstellen. Dazu den
Ventilsitz gleichmäßig mit Markierungspulver bestäuben und den
Ventilteller auf dem Sitz drehen. Dazu ein Läppwerkzeug verwenden
(Werkzeug, das zum Läppen der Ventile verwendet wird).
Das Markierungspulver
Kontaktfläche des Ventils die angegebene Breite aufweisen.
Sollsitzbreite „a" durch Kontakte auf den Ventilen
angezeigt
Ein- und Auslass : 1,0 – 1,4 mm
muss am gesamten Umfang der
