6A1-74 MECHANIK DES MOTORS (M13 MOTOR)
Pleuelstange

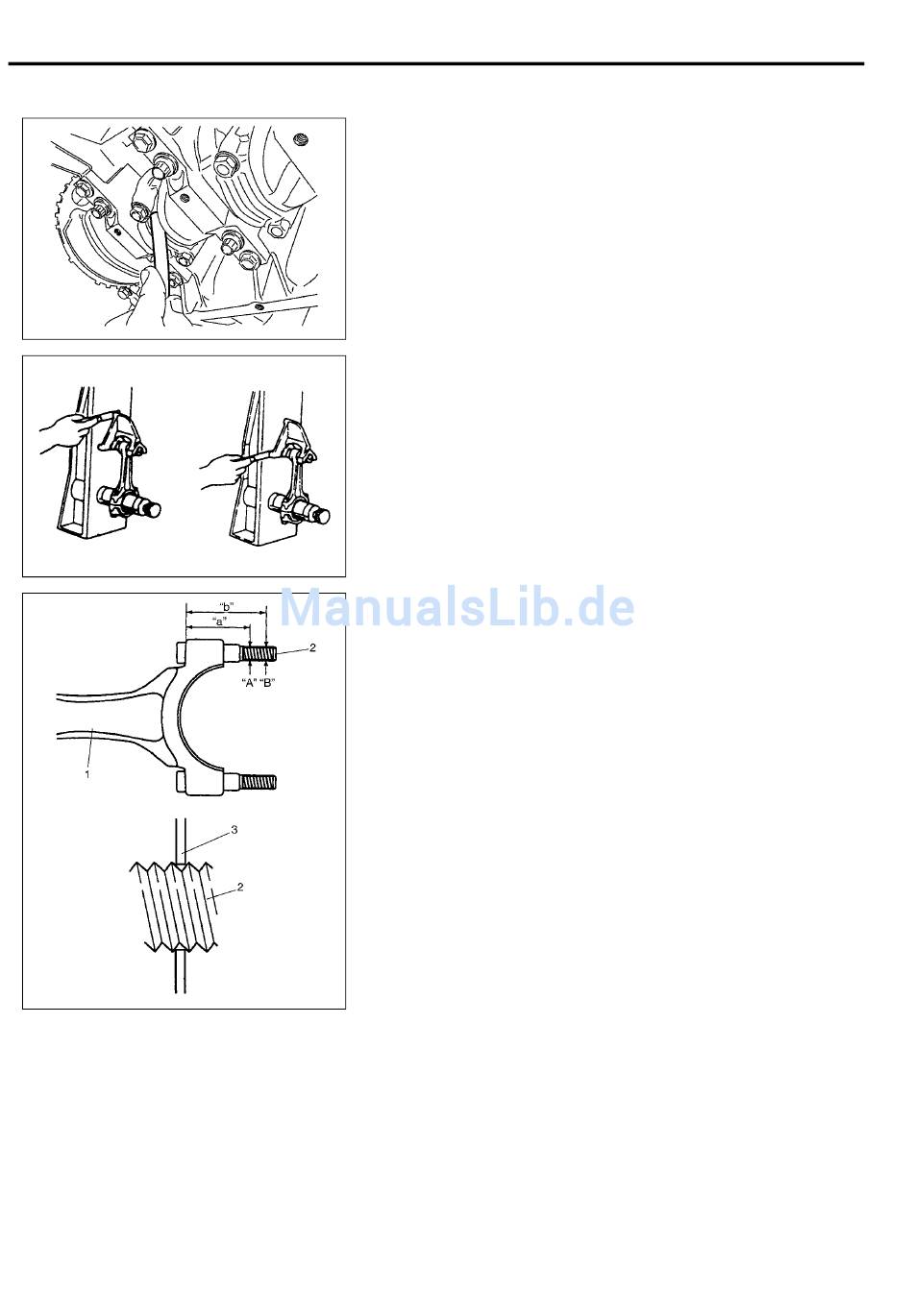

Spiel am großen Ende
Die Pleuelstange ordnungsgemäß auf den Hubzapfen montieren und
das Axialspiel des Pleuelfußes messen. Falls das Spiel den
Grenzwert überschreitet, die Pleuelstange austauschen.
Spiel am großen Ende
Sollwert: 0,25 – 0,40 mm
Grenzwert: 0,55 mm
Ausrichtung der Pleuelstange
Die Pleuelstange auf eine Richtbank setzen, um Krümmung und
Verdrehung zu messen. Wenn der gemessene Wert nicht die
Vorgaben erfüllt, austauschen.
Ausrichtung der Pleuelstange
Grenzwert für Krümmung: 0,05 mm
Grenzwert für Verdrehung: 0,10 mm
Verformung Pleuelschraube (Kunststoffverformung beim
Anziehen der Schraube)
Jeden Gewindedurchmesser der Schraube (2) der Pleuelstange (1)
an „A" bei 32 mm von der Kontaktfläche der Schraube und an „B" bei
40 mm von der Kontaktfläche der Schraube mit einer Schraublehre (3)
messen.
Die Differenz der Durchmesser („A" – „B") berechnen. Wenn diese die
Vorgabe überschreit die Pleuelstange austauschen.
Messpunkte Pleuelschraube
„a": 32 mm
„b": 40 mm
Durchmesserdifferenz Pleuelschraube
Grenzwert („A" – „B") : 0,1 mm
