9) Ansaugkrümmer einbauen, siehe "Aus- und Einbau Ansaugkrüm-
mer" in diesem Abschnitt.
10) Die Einspritzventile gemäß „Aus- und Einbau Einspritzventil" in
Abschnitt 6E1 einbauen.
11) Ansaugkrümmer einbauen, siehe „Aus- und Einbau Ansaugkrüm-
mer" in diesem Abschnitt.
Überprüfung Ventile und Zylinderkopf
Ventilführungen
Ventilschaftspiel

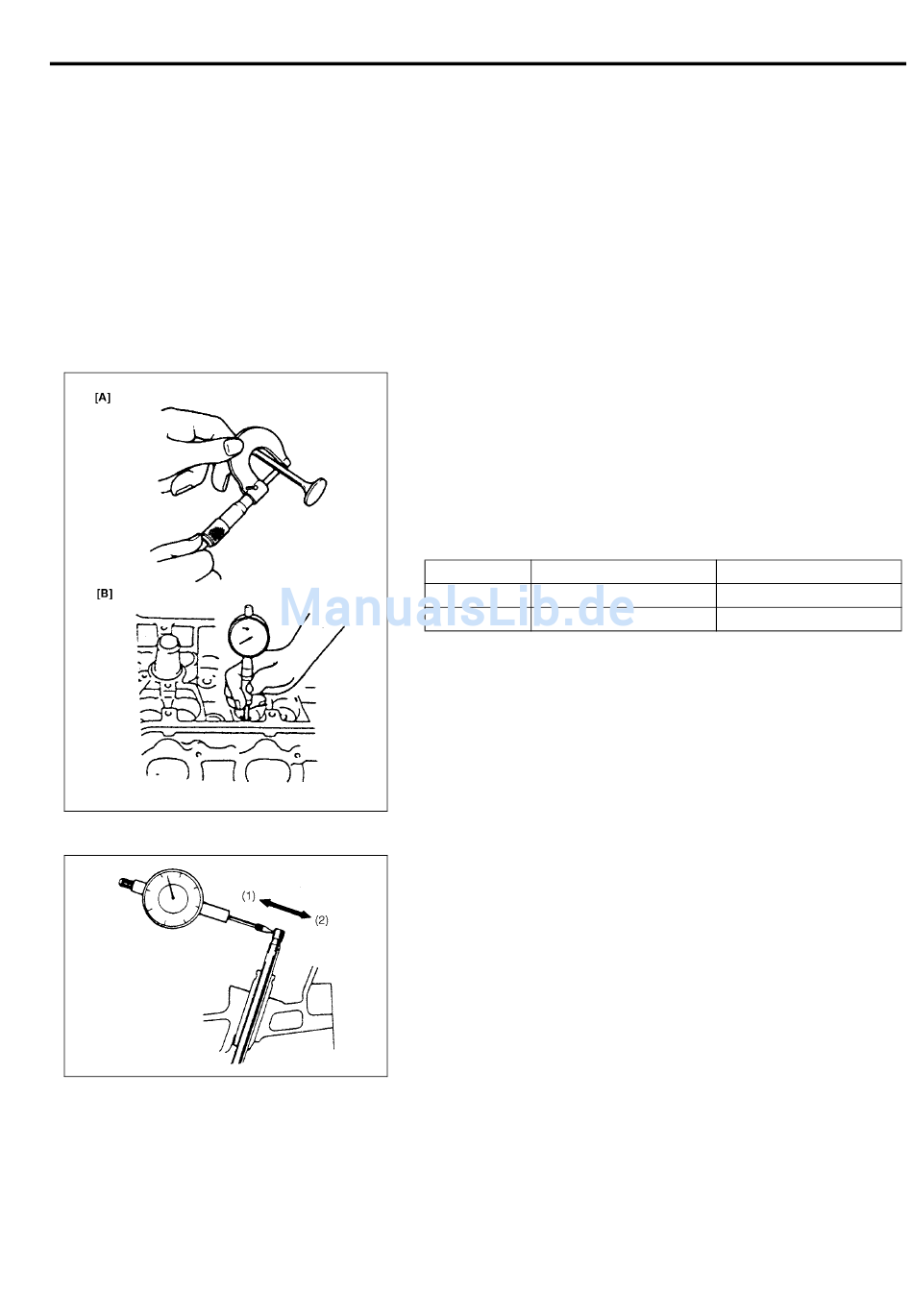

Den Durchmesser von Ventilschäften und Ventilführungen mit einer
Mikrometerschraube bzw.
Ventilschaftspiel zu ermitteln. Ventilschäfte und -führungen jeweils an
mehreren Stellen messen.
Falls das Spiel den Grenzwert überschreitet, das Ventil und die
Ventilführung austauschen.
Ventilschaftspiel
Punkt
Einlass 0,020 – 0,047 mm
Auslass 0,045 – 0,072 mm
Sollwert Ventilschaft-Durchmesser [A]
Einlass: 5,465 – 5.480 mm
Auslass: 5,440 – 5,455 mm
Sollwert Ventilführungs-Durchmesser [B]
Ein- und Auslass : 5,500 – 5,512 mm

Grenzwert des Spiels am Ventilschaftende

Falls keine Zylinderlehre verfügbar ist, das Spiel am Ventilschaftende
stattdessen mit einem Feinzeiger messen.
Den Schaft in die Richtungen (1) und (2) bewegen, um das Spiel am
Ventilschaftende zu messen.
Falls das Spiel den Grenzwert überschreitet, den Ventilschaft und die
Ventilführung austauschen.
Grenzwert des Spiels am Ventilschaftende
Einlass: 0,14 mm
Auslass: 0,18 mm

Ventile

Sichtprüfung
• Sämtliche Kohleablagerungen von den Ventilen entfernen.
• Jedes Ventil am Teller und am Schaft auf Verschleiß,
Anschmelzen und Verformung prüfen und falls nötig auswech-
seln.
MECHANIK DES MOTORS (M13 MOTOR) 6A1-63
Zylinderlehre messen,
Sollwert
um das
Grenzwert
0,07 mm
0,09 mm
