6A1-78 MECHANIK DES MOTORS (M13 MOTOR)

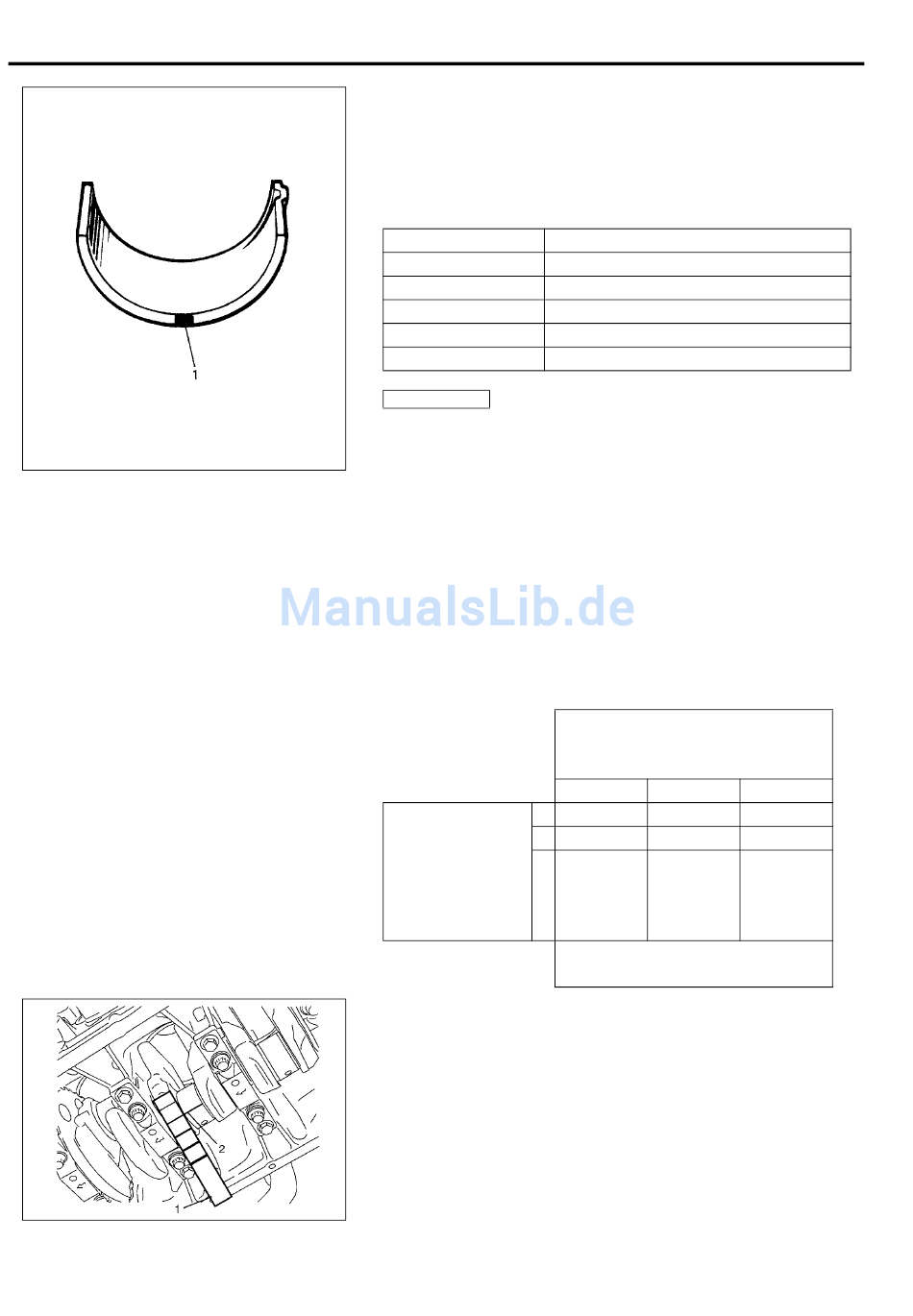

3) Die Standardlagerschalen gibt es in fünf verschiedenen Dicken.
Zur Unterscheidung weisen sie an der gezeigten Stelle eine
Farbmarkierung auf.
Jede Farbe steht für die folgende Dicke in der Lagerschalenmitte.
Standardgröße der Pleuellagerdicke
Farbmarkierung
Blau
Gelb
Nichts
Schwarz
Grün
1. Lackierung
4) Aus der auf der Pleuelstange und deren Deckel eingestanzten
Zahl und dem auf der Kurbelwange Nr. 3 eingestanzten Buchsta-
ben wird nun aus der nachfolgenden Tabelle das neu auf dem
Pleuelfuß zu installierende Lager ermittelt.
Wenn zum Beispiel die betreffende Nummer auf der Pleuelstange
und deren Deckel eine „1" und der Buchstabe auf der Kurbel-
wange Nr. 3 ein „B" ist, muss für diese Position eine „schwarze"
Standardlagerschale gewählt werden.
Spezifikation für eine neue Standard-Pleuellagergröße
Eingestanzter A
Buchstabe auf
B
der Kurbelwange
C
Nr. 3
(Hubzapfen-
Durchmesser)
5) Mit einer Skala (1) auf dem Dehnmessstreifen (2) das Lagerspiel
zwischen den neu ausgewählten Standardlagern überprüfen.
Falls das Spiel immer noch den Grenzwert überschreitet, eine
dickere Lagerschale einbauen und das Spiel erneut messen.
Lagerschalendicke
1,4991 – 1,5020 mm
1,4961 – 1,4990 mm
1,4931 – 1,4960 mm
1,4901 – 1,4930 mm
1,4870 – 1,4900 mm
Eingestanzte Zahl auf der
Pleuelstange und deren Deckel
(Pleuelfuß-Innendurchmesser)
1 2
Grün Schwarz
Schwarz Nichts
Nichts Gelb
Einzubauende
Standardlagerschale.
3
Nichts
Gelb
Blau
