6A1-34 MECHANIK DES MOTORS (M13 MOTOR)

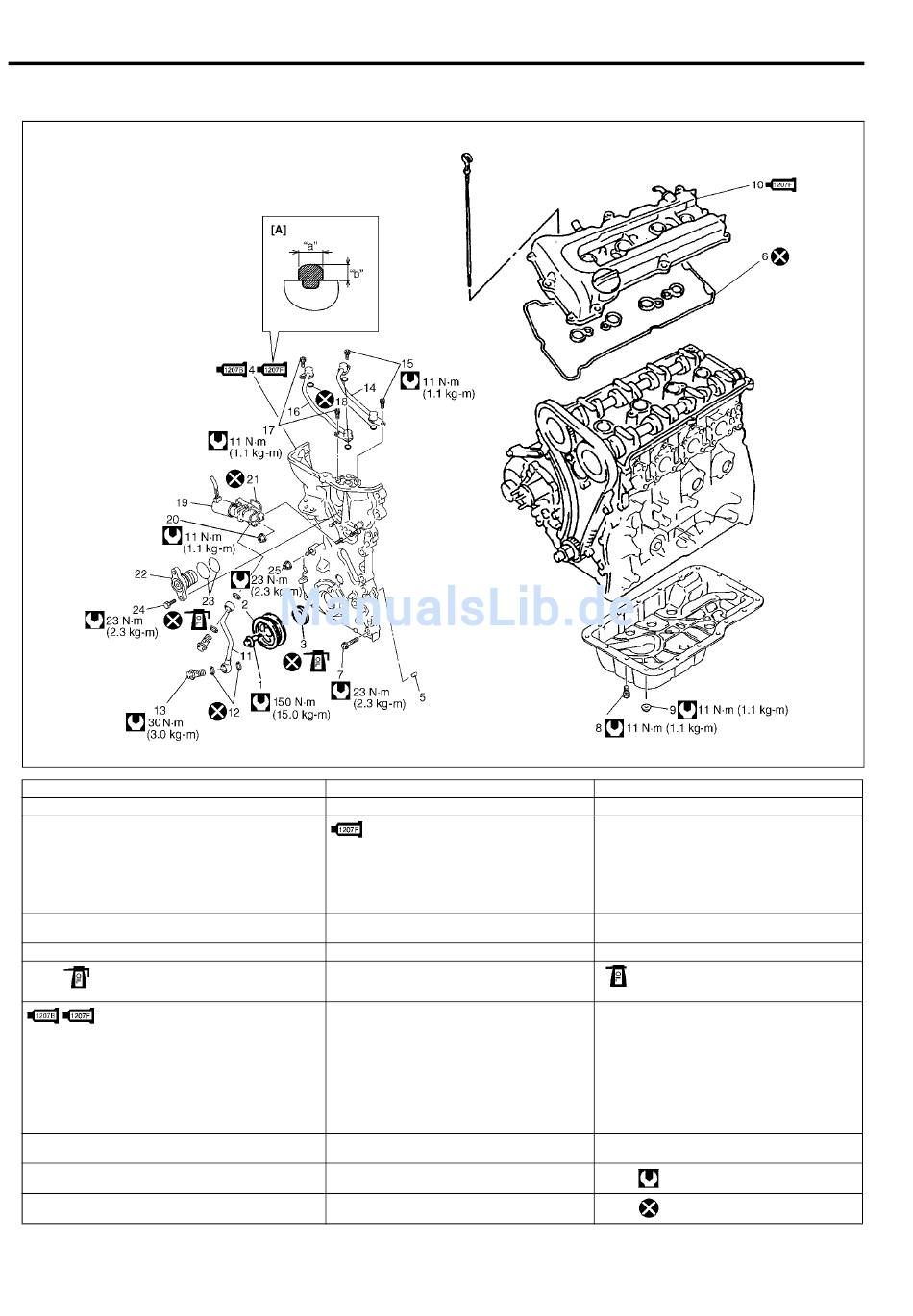

Bestandteile Steuerkettendeckel
[A]: Dichtmittelauftragsmenge
„a": 3 mm
„b": 2 mm
1. Schraube der Kurbelwellen-
Riemenscheibe
2. Kurbelwellen-Riemenscheibe
3. Öldichtring
: Die Dichtlippe des Wellendichtrings
Motoröl schmieren.
4. Steuerkettendeckel
: Dichtmittel 99000-31140 auf die
Kontaktflächen des Zylinderkopfes
und Zylinderblocks auftragen.
: Dichtmittel 99000-31250 auf die
Kontaktflächen des
Steuerkettendeckels gemäß der
Abbildung in Schritt 1) in „Einbau"
unter "Aus- und Einbau
Steuerkettendeckel" in diesem
Abschnitt auftragen.
5. Bolzen
6. Dichtung des Zylinderkopfdeckels
7. Befestigungsschrauben des
Steuerkettendeckels
8. Befestigungsschraube Ölwanne
9. Befestigungsmutter Ölwanne
10. Zylinderkopfdeckel
: Dichtmittel 99000-31250 auf die
Dichtpunkte der Kontaktflächen des
Steuerkettendeckels und dem
Dichtpunkt der Zylinderkopfdichtung
gemäß „Einbau" unter "Aus- und
Einbau Zylinderkopfdeckel" in diesem
Abschnitt auftragen.
11. Ölleitung Nr. 1
12. Kupfer-Unterlegscheibe
13. Bolzen für Ölkanalrohr Nr. 1
14. Ölleitung Nr. 2
15. Schraube Ölleitung Nr. 2
16. Ölleitung Nr. 3
17. Schraube Ölleitung Nr. 3
18. O-Ring
19. Ölsteuerventil
20.
Befestigungsmuttern des
Ölregulierungsventils
21.
O-Ring
22. Deckel
23.
O-Ring
24. Lagerdeckelschraube
25. Befestigungsmutter
Steuerkettendeckel
Anzugsmoment
Nicht wiederverwenden.
