EINBAU

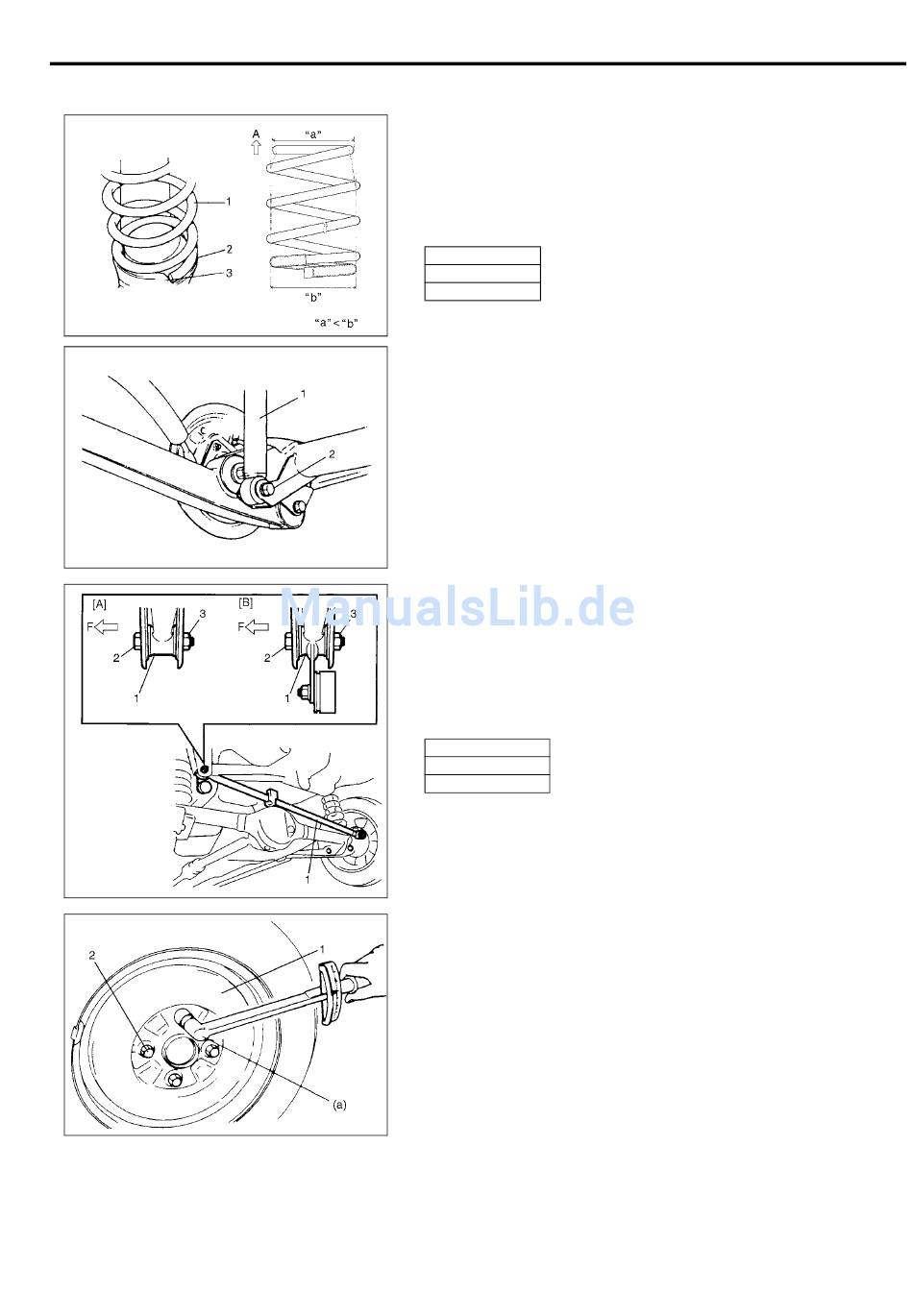

1) Die Schraubenfeder (1) auf dem Federsitz (2) der
Hinterachse (oder des Achsgehäuses) einbauen, das offene
Ende der Feder mit dem abgestuften Teil (3) des unteren
Federsitzes ausrichten und die Hinterachse (oder das
Achsgehäuse) anheben.
A: Oberseite
„a" Klein
„b" Groß
2) Die untere Seite des Stoßdämpfers (1) in die Hinterachse
(oder dem Achsgehäuse) einbauen.
Die untere Stoßdämpfer-Halteschraube (2) zu diesem
Zeitpunkt provisorisch mit der Hand anziehen.
3) Den Panhardstab (1) im Karosseriekörper einbauen. Siehe
Abbildung für die richtige Einbaurichtung der Schraube (2).
Die Mutter (3) zu diesem Zeitpunkt provisorisch von Hand
anziehen.
4) Den
Wagenheber
Hinterachsgehäuse) entfernen.
[A]: FWD-Modell
[B]: AWD-Modell
F: Vorn
5) Die Sicherungsklemme des Bremsschlauchs einsetzen.
6) LSPV-Feder in die Hinterachse einbauen. Die LSPV-
Einstellmutter zu diesem Zeitpunkt provisorisch anziehen
(falls mit LSPV ausgestattet).
7) Das Rad (1) montieren und die Radmuttern (2) mit dem
vorgeschriebenen Anzugsmoment festziehen.
Anzugsdrehmoment
Radmutter (a): 95 N·m (9,5 kg-m)
HINTERRADAUFHÄNGUNG 3E-11
von
der
Hinterachse
(oder
dem
