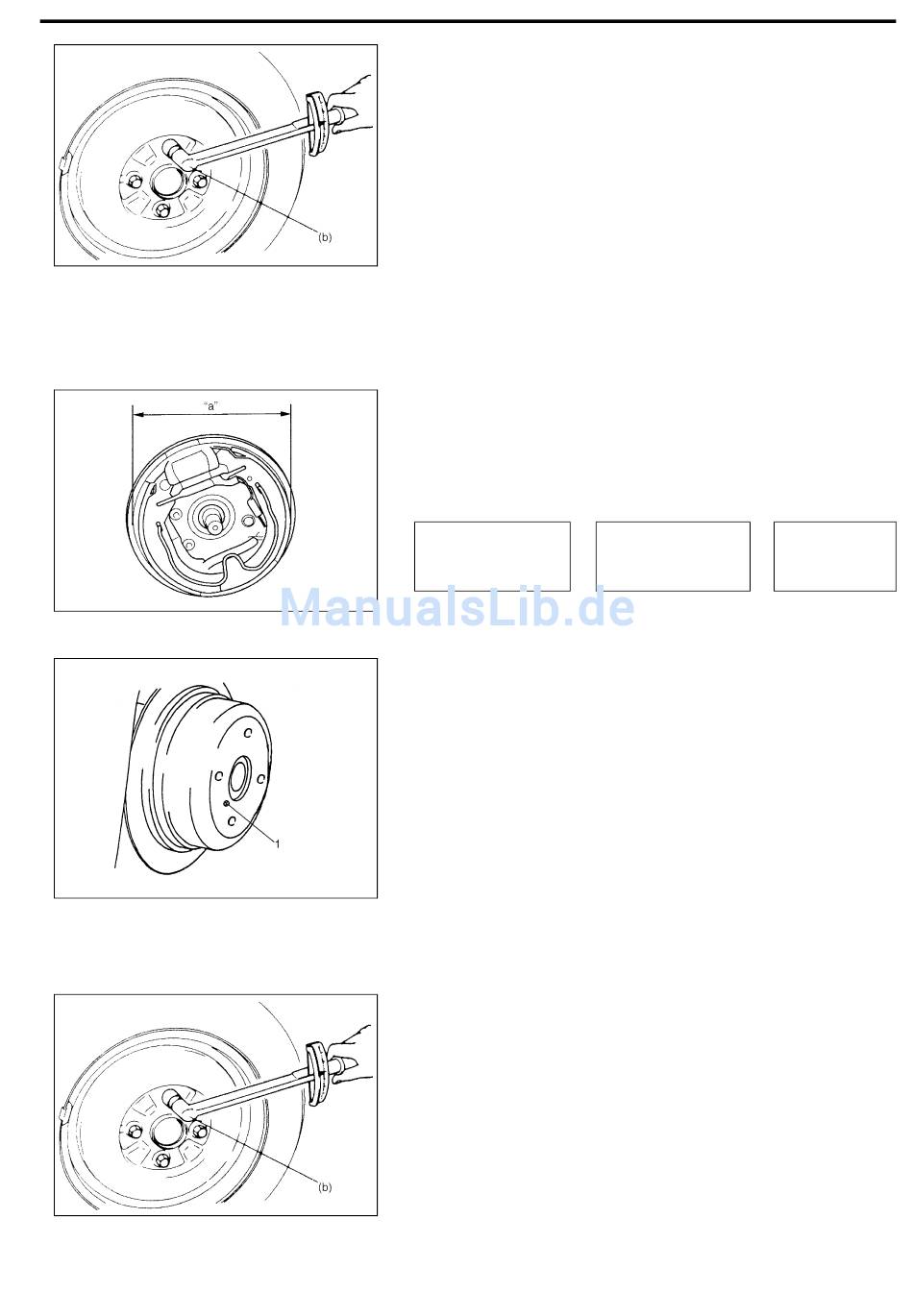

9) Das Rad montieren und die Radmuttern mit dem
vorgeschriebenen Anzugsmoment festziehen.
Anzugsmoment
Radmutter (b): 95 N•m (9,5 kg-m)
10) Sicherstellen, dass die Bremstrommel nicht schleift und die
vorschriftsmäßige Bremswirkung erzielt wird. Dann das
Fahrzeug absenken und einen Bremstest durchführen
(Fußbremse und Handbremse).
Aus- und Einbau Bremstrommel (für AWD-
Modell)
Einbau
1) Vor dem Einbau der Bremstrommel den Außendurchmesser
„a"
der
Bremsbacken
Außendurchmesser nicht der nachfolgenden Vorgabe, muss
dieser durch entsprechendes Drehen des Einstellers
korrigiert werden.
Außendurchmesser
„a" Bremsbacke
2) Beim Einbau der Bremstrommel sicherstellen, dass ihre
Innenseite und die Bremsbacken frei von Schmutz und Öl sind.
3) Die Schraube (1) mit dem vorgeschriebenen Anzugsmoment
festziehen.
Anzugsmoment
Schraube der Bremstrommel (a): 9 N•m (0,9 kg-m)
4) Nach der Beendigung aller Arbeiten die Bremse mit einer Kraft
von ca. 300 N (30 kg) mindestens 15 – 20 Mal durchtreten, bis
das Klicken des Einstellschalters von der Bremstrommel nicht
mehr zu hören ist, so dass das richtige Spiel zwischen der
Trommel und den Bremsbacken eingestellt wird.
Den
Feststellbremszug
„Überprüfung und Einstellung der Feststellbremse" in Abschnitt 5.
5) Die Kappe des Konsolenkastens einbauen, falls diese
ausgebaut wurde.
6) Das Rad montieren und die Radmuttern mit dem
vorgeschriebenen Anzugsmoment festziehen.
Anzugsmoment
Radmutter (b): 95 N•m (9,5 kg-m)
7) Sicherstellen, dass die Bremstrommel nicht schleift und die
vorschriftsmäßige Bremswirkung erzielt wird. Dann das
Fahrzeug absenken und einen Bremstest durchführen
(Fußbremse und Handbremse).

FESTSTELL- UND HINTERRADBREMSE 5C-3

prüfen.
Gemessener
=
Innendurchmesser
Bremstrommel
einstellen.
Zur
Entspricht
der
– 0,5 bis 1,0 mm
Einstellung,
siehe
