7A2-20 SCHALT-TRANSAXLE (M15 MOTOR)
Ein- und Ausbau Schalt- und Wählhebelwelle
1) Federstifte
mit
herausdrücken, wie nachfolgend dargestellt.
Spezialwerkzeug
(A) : 09922-85811 (4,5 mm)
(B): 09925-78210 (6,0 mm)
(C): 2,8 – 3,0 mm Handelsüblicher Federstiftabnehmer
2) Die Bauteile auf Verschleiß, Verformung und Beschädigung
untersuchen. Defekte Teile durch neue ersetzen.
HINWEIS:
• Beim Einsetzen der Federstifte die Welle mit einem
Holzblock abstützen, um Verbiegungen zu vermeiden.
• Schaltsperrnocken für 5. und Rückwärtsgang so
zusammenbauen, dass deren Vertiefung und Federstift
aufeinander ausgerichtet sind.
• Sicherstellen, dass eine geeignete Feder durch
Kennzeichnung der Anstrichfarben ausgewählt wird,
damit die Funktion der Getriebeschaltung erhalten
bleibt.
– Feder für niedrige Geschwindigkeit – Kein Anstrich
– Feder für Rückwärtsgang - rosa

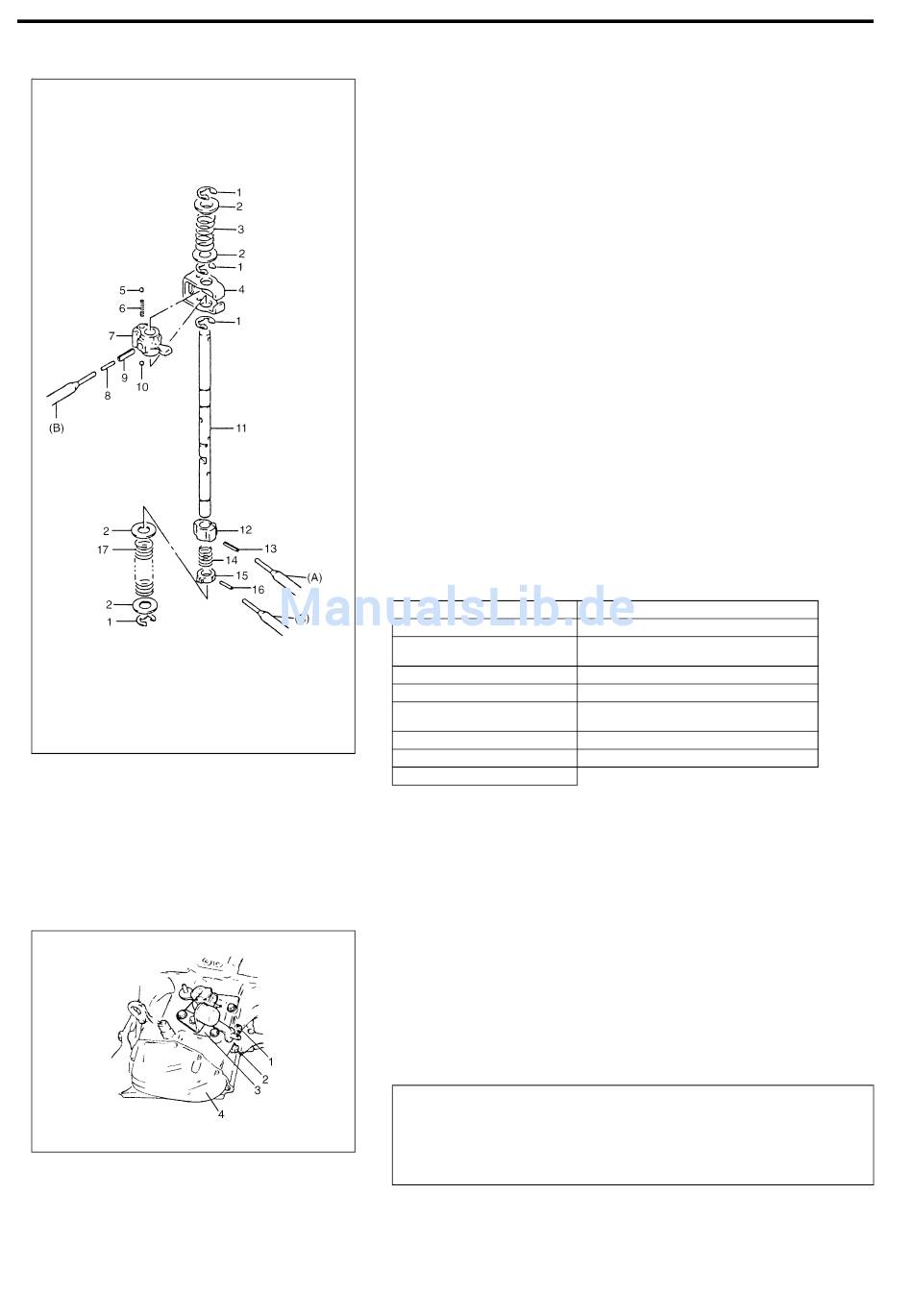

1. Sicherungsklemme
2. Unterlegscheibe
3. Feder für Rückwärtsgang
4. Schaltverriegelung
5. Kugel
6. Feder für
Schaltgetriebesperre
7. Schalt- und Wahlhebel
8. Federstift
9. Federstift
Zerlegung und Zusammenbau
Fünfganggetriebe
Zerlegung
1) Schraube für Schaltgetriebesperre (1) und Sperrschraube
für Wechsel vom 5. Gang in Rückwärtsgang (2) des
Transaxle-Gehäuses entfernen.
2) Schalt- und Wählhebelwellen-Baugruppe (3) ausbauen.
3) Die 9 Schrauben entfernen und seitliche Transaxle-
Abdeckung abnehmen.
VORSICHT:
Die seitliche Abdeckung sollte vorsichtig von dem linken
Gehäuse
entfernt
vermeiden.
dem
speziellen
Federstiftabnehmer
10. Kugel
11. Schalt- und Wählhebelwelle
12. Schaltsperrnocken für 5. und
Rückwärtsgang
13. Federstift
14. Nockenführung-Rückstellfeder
15. Fünfgang- & Rückwärtsgang-
Schaltnockenführung
16. Federstift
17. Feder für niedrige Geschwindigkeit
werden,
um
Verbiegungen
zu
