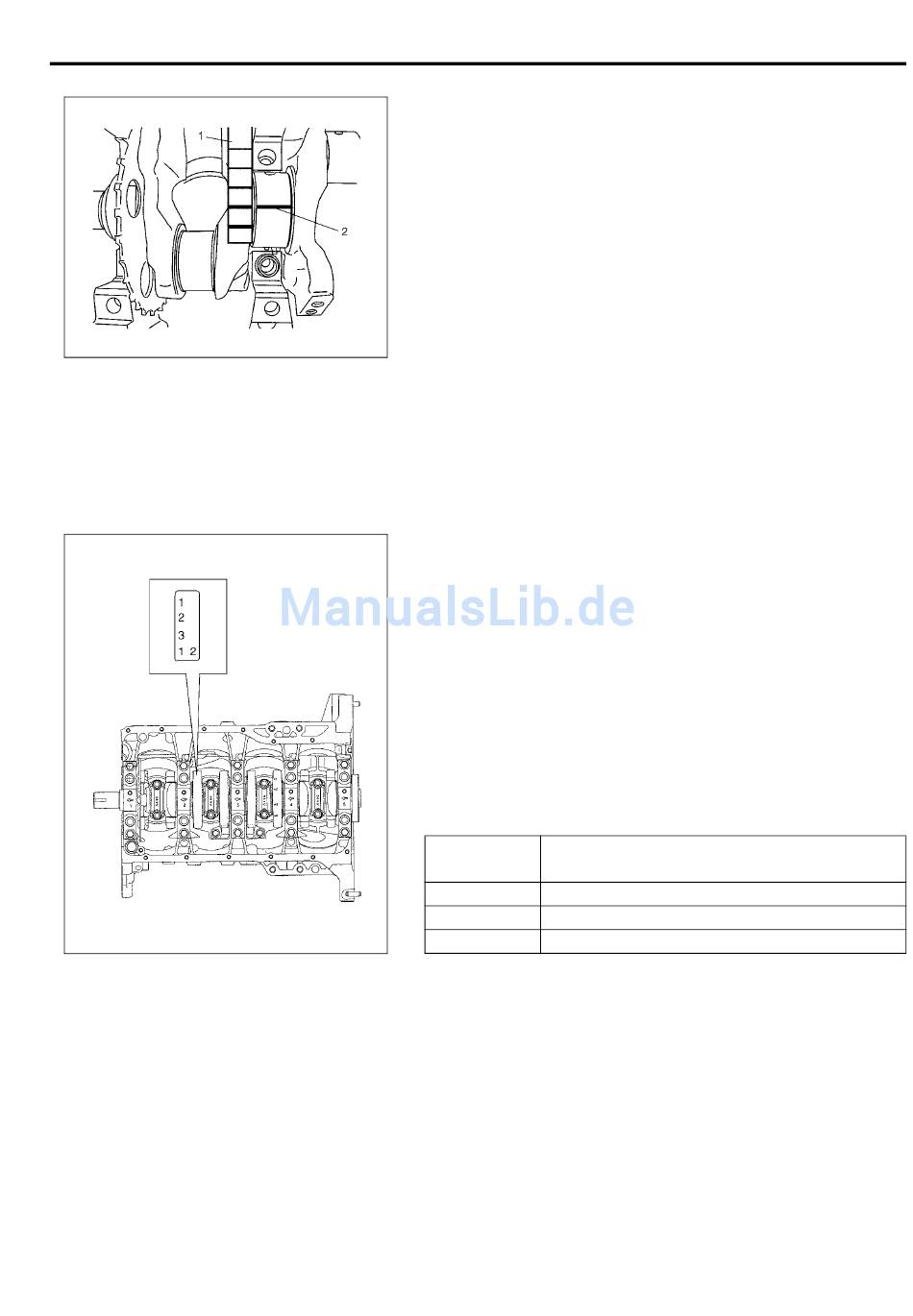

5) Die Lagerdeckel abschrauben und die Breite des Dehn-
messstreifens an deren breitester Stelle mit Hilfe der Skala (1) auf
der Dehnmessstreifenhülle (2) messen. Falls das Spiel den Gren-
zwert überschreitet, die betreffenden Lagerschalen austauschen.
Stets obere und untere Lagerschale als Satz austauschen.
Normalerweise sollte eine neue Standardlagerschale das Spiel
korrigieren. Falls nicht, muss die Kurbelwelle auf Lagerschalen
der Untergröße 0,25 mm abgeschliffen werden.
Nach der Wahl der neuen Lagerschalen das Spiel erneut prüfen.
Hauptlagerspiel
Sollwert: 0,025 – 0,045 mm
Grenzwert: 0,058 mm
Wahl der Hauptlagerschalen
Sollwert Lagerschale
Bei einem defekten Lager oder bei einem außerhalb des
Toleranzbereiches liegendem Lagerspiel ist ein neues Standard-
Lager nach den folgenden Kriterien auszuwählen und einzubauen.
1) Zunächst
Durchmesser
bestimmen. Wie in der Abbildung gezeigt, weist die
Kurbelwange Nr. 2 eingestanzte Kennnummern auf.
Drei Ziffern („1", „2" und „3") repräsentieren die folgenden
Lagerzapfendurchmesser.
Die eingestanzten Nummern auf der Kurbelwange Nr. 2
repräsentieren die Lagerzapfendurchmesser, wie in der
Abbildung durch einen Pfeil markiert.
Beispiel: Eingestanzte Nummer „1" gibt an, dass der
entsprechende Lagerzapfendurchmesser 44,994 – 45,000
mm beträgt.
Durchmesser Kurbelwellen-Lagerzapfen
Eingestanzte
Nummern
1
2
3
MECHANIK DES MOTORS (M13 MOTOR) 6A1-87
des
Kurbelwellenlagerzapfens
Lagerzapfendurchmesser
44,994 – 45,000 mm
44,988 – 44,994 mm
44,982 – 44,988 mm
