6A1-20 MECHANIK DES MOTORS (M13 MOTOR)

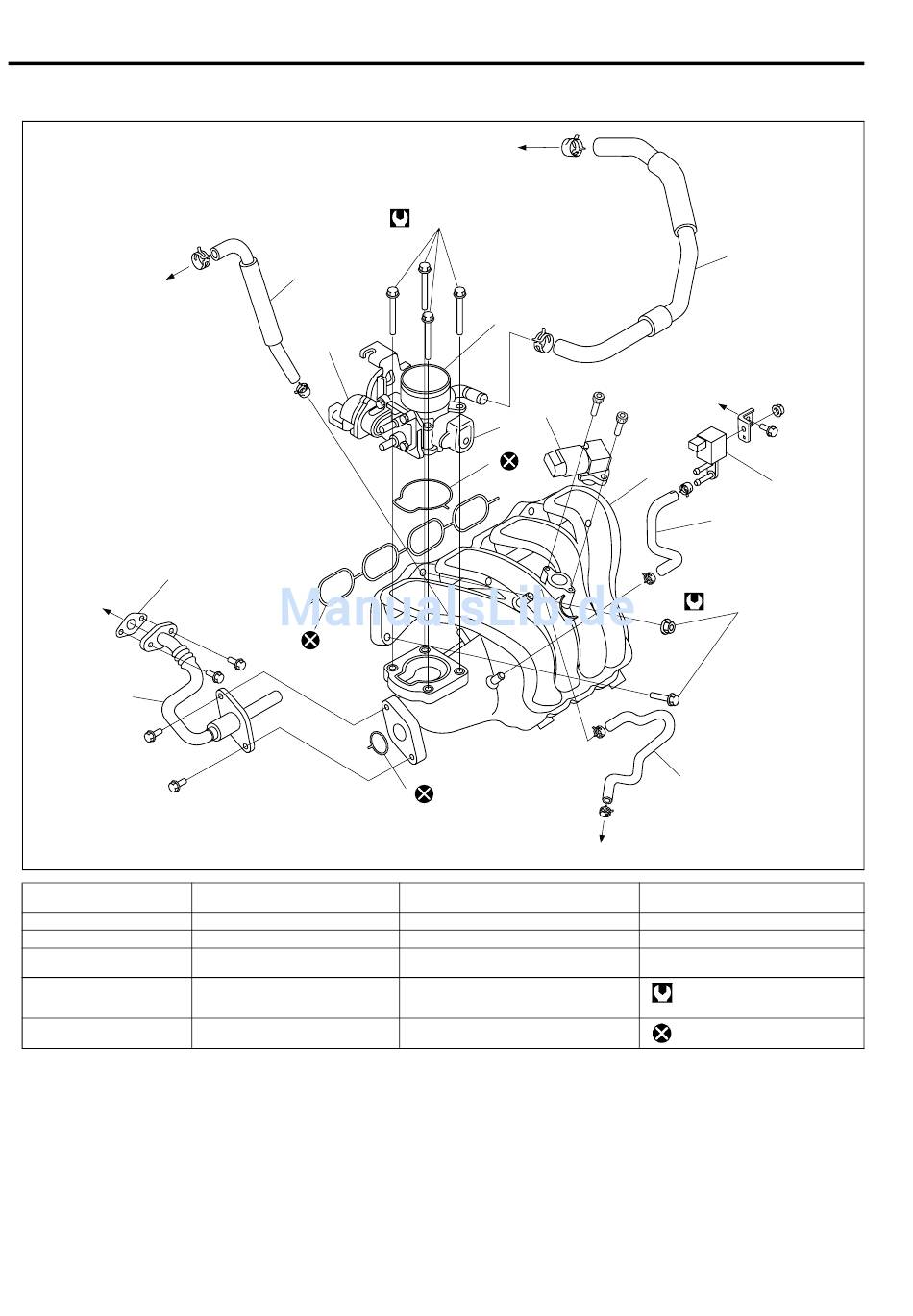

Bestandteile klappengehäuse und Ansaugkrümmer
19
9
18
7
1. Ansaugkrümmer
2. O-Ring Ansaugkrümmer
3. Drosselklappengehäuse
4. Drosselposition-Sensor
(TP)
5. Leerlauf-
Luftregelungsventil
(IAC)
6. O-Ring
17
11
5
2
7. EGR-Leitung
8. O-Ring
9. Dichtung
10. Absolutladedruck-Sensor
(MAP)
11. PCV-Ventilschlauch
12. Entlüfterrohrleitung
20
25 N·m (2.5 kg-m)
3
10
4
6
8
13. EVP-Aktivkohlebehälter
Entleerungsventil
14. EVAP - Tankspülventilschlauch
15. Schlauch des Bremskraftverstärkers
16. Befestigungsschraube und –mutter
Ansaugkrümmer
17. Drosselklappengehäuse-
Befestigungsschraube
18. Zum EGR-Ventil
12
22
1
14
16
25 N·m (2.5 kg-m)
15
21
19. Zum PCV-Ventil
20. Zum Zylinderkopfdeckel
21. Zum Bremskraftverstärker
22. Zum Luftfiltergehäuse
Anzugsmoment
Nicht wiederverwenden.
