4A-6 VORDERACHSWELLE
[A] : FWD-Modell
[B] : AWD-Modell
1. Rechte Achswelle
2. Linke Achswelle
3. Radseitiges Gelenk (Gleichlauf-
Kugelgelenk) : Mit dem den Ersatzteilen
beigefügten Fett das Kugelgelenk einfetten.
4. Große Schelle, Kugelgelenkmanschette
4-1. Große Schelle
Doppelversatzgelenkmanschette
5. Kugelgelenkmanschette
5-1. Doppelversatzgelenkmanschette
6. Kleine Schelle, Kugelgelenkmanschette
6-1. Kleine Schelle,
Doppelversatzgelenkmanschette
7. Achswelle mit Doppelversatzgelenk
[A]
[B]
8. Sicherungsring
9. Seitengelenk Zwischenwelle
(Gleichlauf-Doppelversatzgelenk) :
Mit dem den Ersatzteilen beigefügten Fett das
DOJ-Gelenk einfetten.
10. Sicherungsring
11. Dämpfer
12. Gelenk auf der Seite des Differentials
(Gleichlauf-Doppelversatzgelenk) : Mit dem den
Ersatzteilen beigefügten Fett das DOJ einfetten.
13. Sicherungsring
14. Haltering
15. Manschette (Differential- oder Getriebeseite)
16. Sicherungsring
17. Kleine Schelle, Manschette
18. Sicherungsring
19. Radseitiges Gelenk (Gleichlaufgelenk) : Mit
dem den Ersatzteilen beigefügten Fett das
Gelenk einfetten.
Zerlegung und Zusammenbau
Vorderachswelle
Zerlegung
Für FWD-Fahrzeug:
VORSICHT:
Eine Zerlegung des radseitigen Gelenks ist nicht
gestattet.
austauschen.

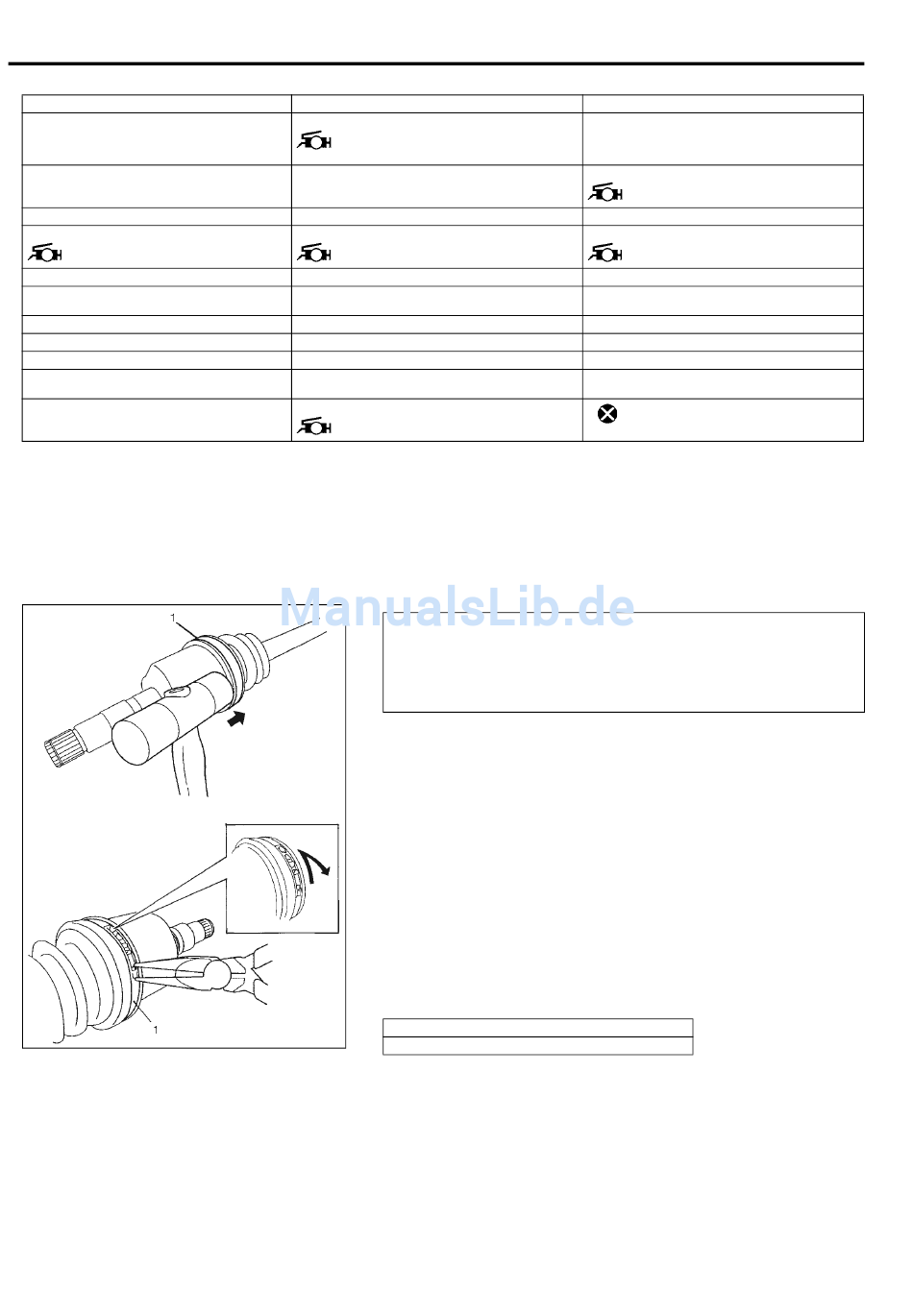

1) Die große Manschettenschelle auf der Differentialseite (1)
wie folgt entfernen.
a) Für große Manschettenschelle ohne Gelenk
i) Die große Manschettenschelle durch das Klopfen mit
einem Kunststoffhammer auf die Manschette und die
Schelle ausbauen. Wenn es nicht möglich ist die große
Manschettenschelle zu entfernen, diese mit einer Zange
oder einer Eisensäge aufschneiden. Dabei das DOJ-
Gehäuse nicht beschädigen.
b) Für große Manschettenschelle mit Gelenk
i) Die Haken der großen Schelle zusammendrücken und die
Schelle entfernen.
[A] : Für große Manschettenschelle ohne Gelenk
[B] : Für große Manschettenschelle mit Gelenk
20. Manschette (Radseite)
21. Große Schelle Manschette
22. Gelenk auf der Seite des Differentials :
Mit dem den Ersatzteilen beigefügten Fett das
Gelenk einfetten.
23. Stoßdämpfer (rechte Seite)
24. Verteilerseitengetriebe (rechte Seite) :
Mit dem den Ersatzteilen beigefügten Fett das
Gelenk einfetten.
25. Wellendichtung
26. Sicherungsring, Lageraufnahme für mittleres
Lager
27. Traglager
28. Mittleres Lager
29. Sicherungsring
30. Zwischenwelle
Nicht wiederverwenden.
Bei jeglichen Mängeln die Baugruppe
