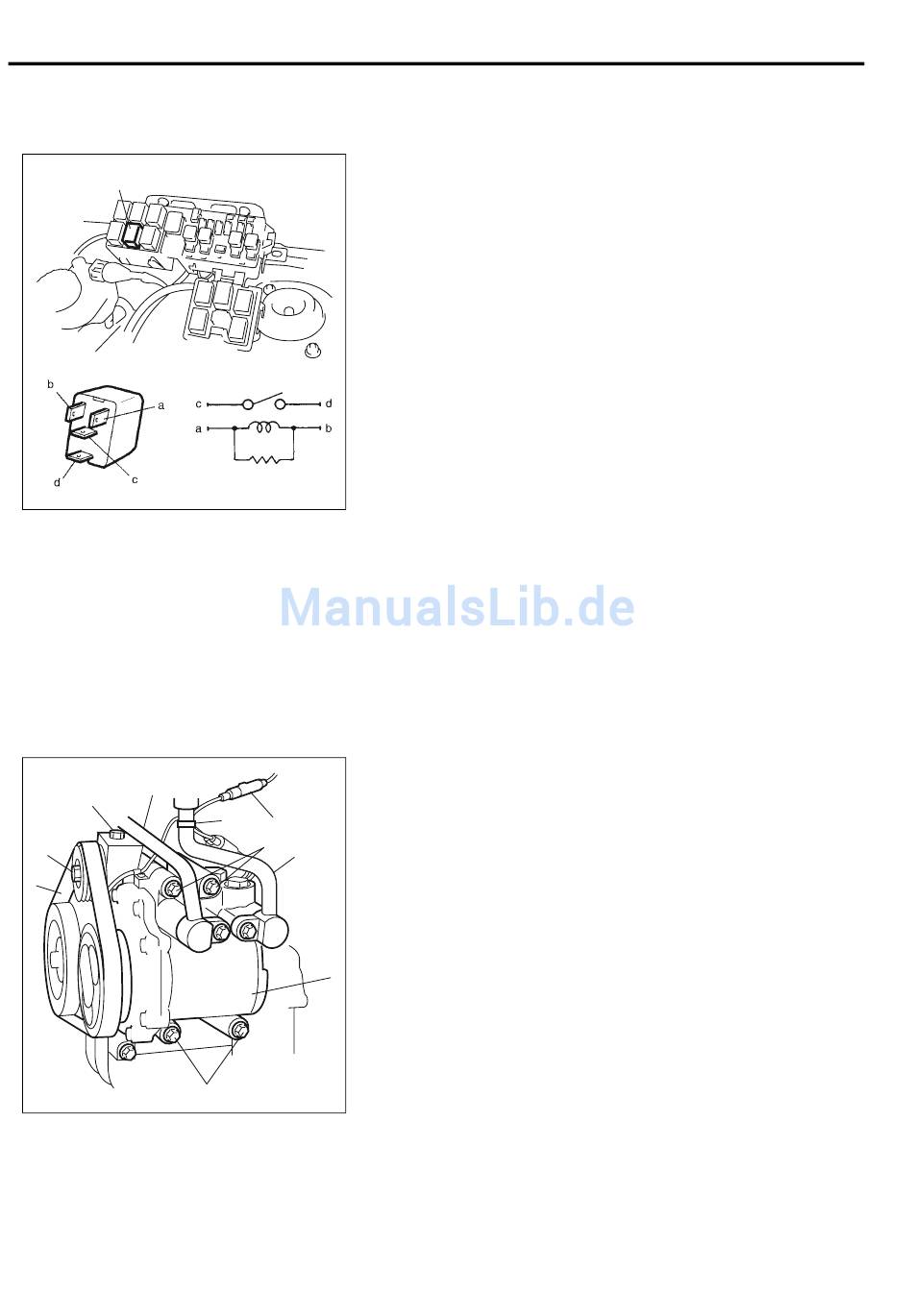

Überprüfung Kompressorrelais

Aus- und Einbau Kompressor

AUSBAU
5
4
9
7
8
9
1) Das Minuskabel (2) von der Batterie lösen.
2) Kompressorrelais (1) aus dem Hauptsicherungskasten
ausbauen.
3) Prüfen, dass kein Durchgang zwischen den Klemmen „c" und
„d" besteht. Wenn Durchgang vorhanden, Relais austauschen.
4) Batterieklemme (+) an Klemme „b" des Relais anschließen.
Batterieklemme (–) an Klemme „a" des Relais anscließen.
Prüfen, ob Durchgang zwischen Klemme „c" und „d" besteht.
Wenn es keinen Durchgang gibt, wenn das Relais an der
Batterie angeschlossen ist, Relais austauschen.
1) Motor im Leerlauf bei eingeschalteter Klimaanlage für 10
Minuten laufen lassen. Danach den Motor abstellen.
2) Das Minuskabel (2) von der Batterie lösen.
3) Die vordere Stoßstange gemäß „Vordere Stoßstange und
hintere Stoßstange" in Abschnitt 9 entfernen.
4) Kondensator ausbauen, siehe hierzu „Ein- und Ausbau des
Kondensators" in diesem Abschnitt.
5) Kompressor-Antriebsriemen (1) durch das Lösen der Muter der
Riemenscheibe (2) und der Einstellschraube (3) ausbauen.
6) Den Steckverbinder
Magnetkupplung (4) lösen.
7) Schelle des Anschlusses der Magnetkupplung (5) lösen.
8) Ansaugstutzen (6) und Förderschlauch (7) vom Kompressor
(8) lösen.
HINWEIS:
Die Öffnungen sofort
Feuchtigkeit in das System gelangt.
9) Die Befestigungsschrauben des Kompressors (9) entfernen
und dann den Kompressor (8) aus seiner Halterung ausbauen.
des Anschlusskabels
verschließen, damit
der
keine
