Subaru G3X Justy Wartung Und Service Seite 117

6-24 ALLGEMEINE MOTORINFORMATION UND MOTORDIAGNOSE

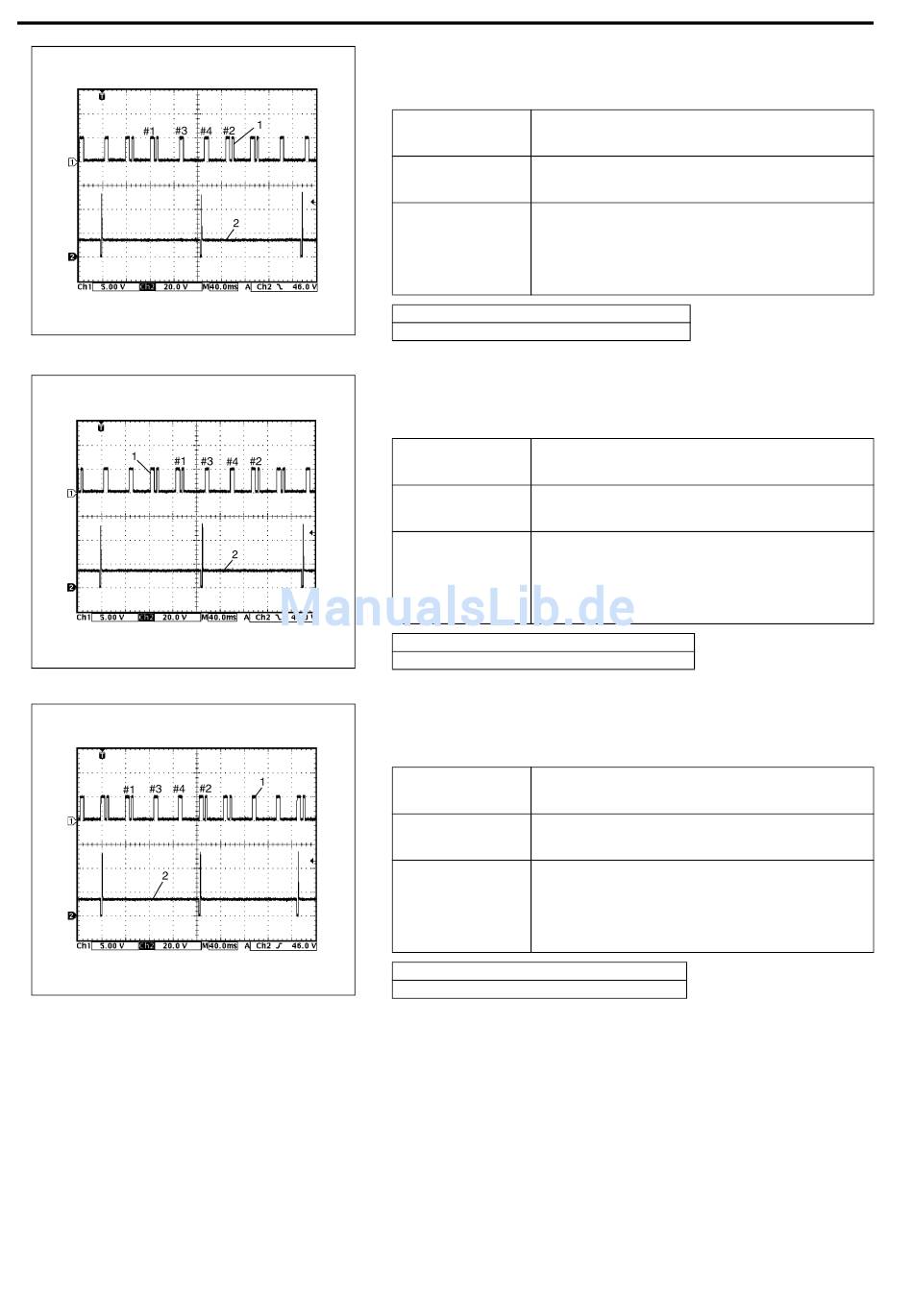

11. Referenz-Wellenform Nr. 11
Nr. 4 Einspritzventilsignal bei Motorleerlauf
Messanschlüsse CH1: C63-10 bis C64-1
CH2: C63-4 bis C64-1
Oszilloskop- CH1: 5 V/DIV, CH2: 20 V/DIV
Einstellung ZEIT: 40 ms/DIV
Messbedingung • Nach dem Warmlaufen des Motors auf
• Motor bei vorgeschriebener
1. Zylinderreferenzsignal (CMP Referenzsignal)
2. Nr. 4 Einspritzventilsignal\
12. Referenz-Wellenform Nr. 12
Nr. 3 Einspritzventilsignal bei Motorleerlauf
Messanschlüsse CH1: C63-10 bis C64-1
CH2: C63-5 bis C64-1
Oszilloskop- CH1: 5 V/DIV, CH2: 20 V/DIV
Einstellung ZEIT: 40 ms/DIV
Messbedingung • Nach dem Warmlaufen des Motors auf
• Motor bei vorgeschriebener
1. Zylinderreferenzsignal (CMP Referenzsignal)
2. Nr. 3 Einspritzventilsignal\
13. Referenz-Wellenform Nr. 13
Nr. 2 Einspritzventilsignal bei Motorleerlauf
Messanschlüsse CH1: C63-10 bis C64-1
CH2: C63-6 bis C64-1
Oszilloskop- CH1: 5 V/DIV, CH2: 20 V/DIV
Einstellung ZEIT: 40 ms/DIV
Messbedingung • Nach dem Warmlaufen des Motors auf
• Motor bei vorgeschriebener
1. Zylinderreferenzsignal (CMP Referenzsignal)
2. Nr. 2 Einspritzventilsignal\
normale Betriebstemperatur
Leerlaufdrehzahl
normale Betriebstemperatur
Leerlaufdrehzahl
normale Betriebstemperatur
Leerlaufdrehzahl
