6G-6 ANLASSERSYSTEM

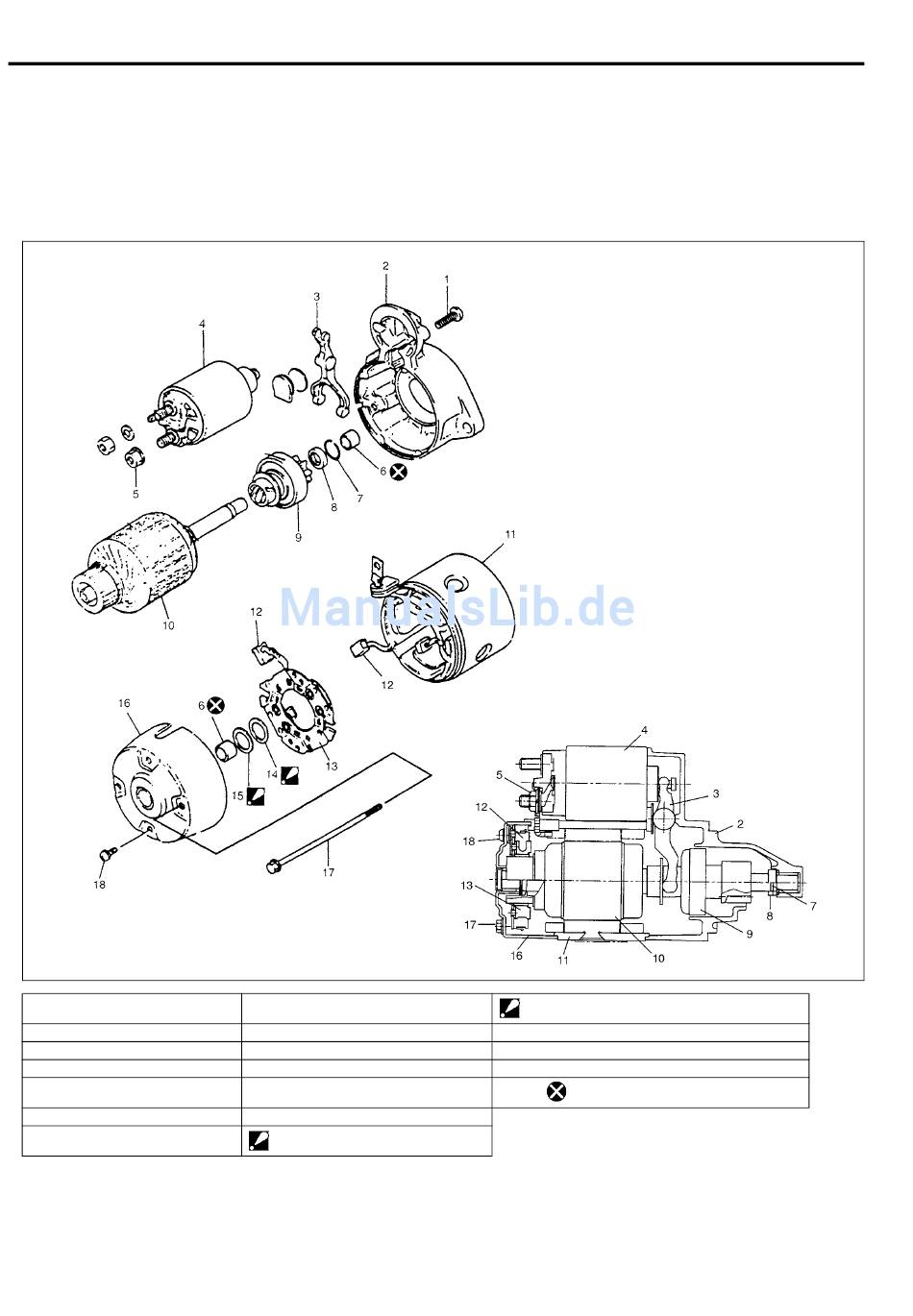

Zerlegung und Zusammenbau Anlasser
0,8 kW TYP
HINWEIS:
Fett (99500-25010) auf die Gleitflächen jeder der folgenden Bauteile auftragen.
1. Befestigungsschraube
Magnetschalter
2. Vorderes Gehäuse
3. Einrückhebel
4. Magnetschalter
5. Anschlussmutter für
Feldspulenkabel
6. Ankerwellenbuchse
7. Sicherungsring
8. Anschlagring
9. Freilaufkupplung
10. Anker
11. Feldspulengehäuse
12. Kohlebürste
13. Bürstenhalter
14. Ankerwellen-Beilegscheibe
: Dicke 1,8 mm
15. Ankerwellen-Beilegscheibe
: Dicke 0,5 mm
16. Hinterer Lagerschild
17. Zugankerschraube
18. Hintere Lagerschild-Befestigungsschraube
Nicht wiederverwenden.
