7) Die zerlegten Teile außer Ventilschaftdichtung und Ventilführung
nach Zusammengehörigkeit und Anordnung ablegen, um Ver-
wechslungen beim Zusammenbau auszuschließen.

Zusammenbau

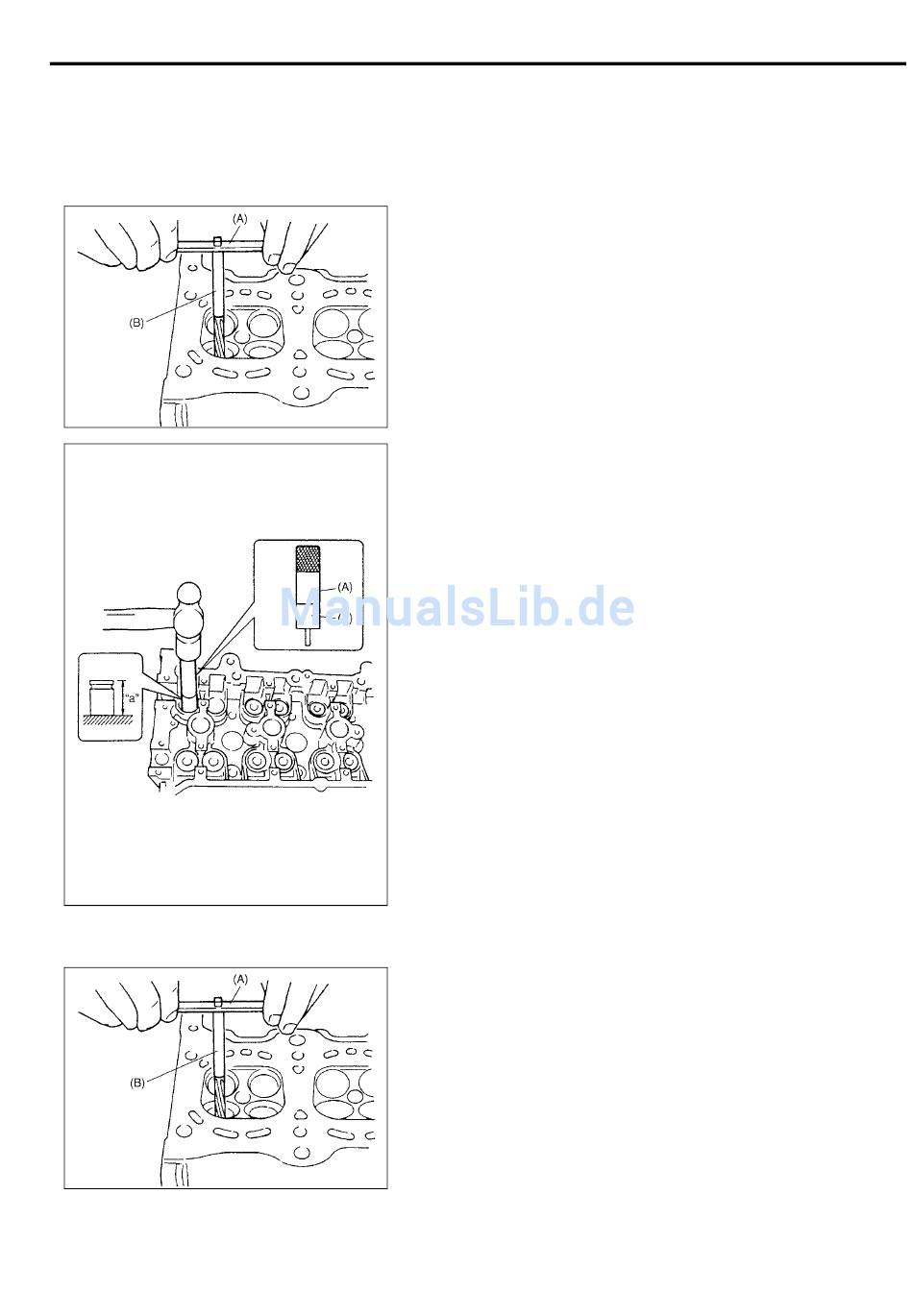

1) Bevor die Ventilführung in den Zylinderkopf getrieben wird,
die Führungsbohrung
Spezialwerkzeug (10,5 mm Reibahle) ausräumen, um
Ungleichmäßigkeiten und Unrundheiten zu beseitigen.
Spezialwerkzeug
(A): 09916-34542
(B): 09916-37320
2) Die Ventilführung in den Zylinderkopf einbauen.
Den Zylinderkopf gleichmäßig auf 80 bis 100°C erhitzen, damit er
sich nicht verzieht. Dann mit den Spezialwerkzeugen neue Ven-
tilführungen in den Zylinderkopf treiben. Eine neue Führung
hineintreiben, bis das Spezialwerkzeug (Einbauwerkzeug für
Ventilführung) auf dem Zylinderkopf anschlägt.
Nach dem Einbau sicherstellen, dass die Ventilführung um die
Länge „a" aus dem Zylinderkopf herausragt.
Spezialwerkzeug
(A): 09916-58210
(B): 09916-56011
HINWEIS:
• Die Ventilführung nach einem Ausbau nicht mehr
wiederverwenden.
Sicherstellen, dass eine neue Ventilführung eingebaut
wird.
• Die Führungen für Aus- und Einlassventile sind identisch.
Sollwert Überstand der Ventilführung „a"
Ansaugseite: 11.3 mm
Auslassseite: 11.3 mm
3) Die Ventilführung mit dem Spezialwerkzeug (5,5-mm-Reibahle)
ausräumen. Die Bohrung nach dem Ausräumen reinigen.
Spezialwerkzeug
(A): 09916-34542
(B): 09916-34550
4) Den Ventilfedersitz in den Zylinderkopf einsetzen.
MECHANIK DES MOTORS (M13 MOTOR) 6A1-61
