1B-40 KLIMAANLAGE (SONDERAUSSTATTUNG)
2
2
3
(B)
(B)
1
2
3
1
1
(B)
1
1
6
4
5
2, (a)
(A)

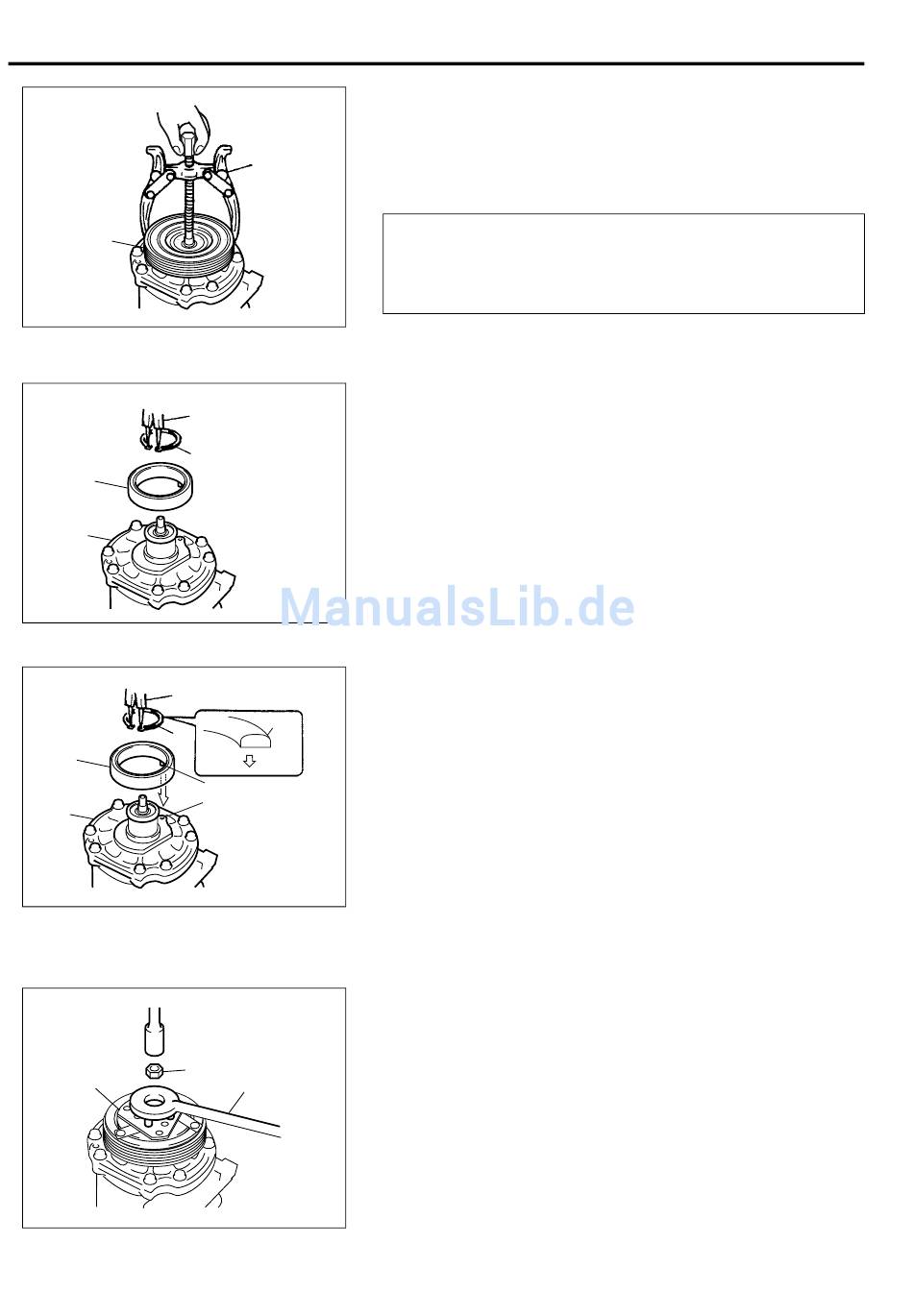

6) Riemenscheibe der Magnetkupplung (2) ausbauen.
HINWEIS:
Sollte da Entfernen der Riemenscheibe der Magnetkupplung
mit der Hand schwer fallen, Abzieher (1) verwenden.
VORSICHT:
Bei der Verwendung des Abziehers die mittlere Schraube
des Abziehers mit von Hand drehen. Sonst kann sich die
Riemenscheibe der Magnetkupplung verziehen.
7) Den Steckverbinder und die Klemme des Anschlusskabels
der Magnetkupplung lösen.
8) Den Sicherungsring (1) mit Hilfe des Spezialwerkzeugs
entfernen.
Spezialwerkzeug
(B):09900–06107
9) Die Magnetkupplungsspule (2) aus dem Kompressor (3)
ausbauen.
EINBAU
1) Die Magnetkupplungsspule (2) mit dem Überstand (4) in das
Loch (5) des Kompressorgehäuses (3) einbauen.
2) Den Sicherungsring (1) mit dem angefasten Bereich (6)
nach oben einsetzen.
Spezialwerkzeug
(B):09900–06107
3) Den Steckverbinder und die Klemme des Anschlusskabels
der Magnetkupplung anschließen.
4) Die Riemenscheibe der Magnetkupplung (1) und den
Sicherungsring einsetzen.
5) Neue Mutter der Ankerplatte (2) mit dem vorgeschriebenen
Anzugsmoment festziehen.
Anzugsdrehmoment
Muter Druckplatte (a): 16 N
Spezialwerkzeug
(A): 09920-55810
·
m (1,6 kg-m)
