Aus- und Einbau Schalthebel und Seilzug

Ausbau

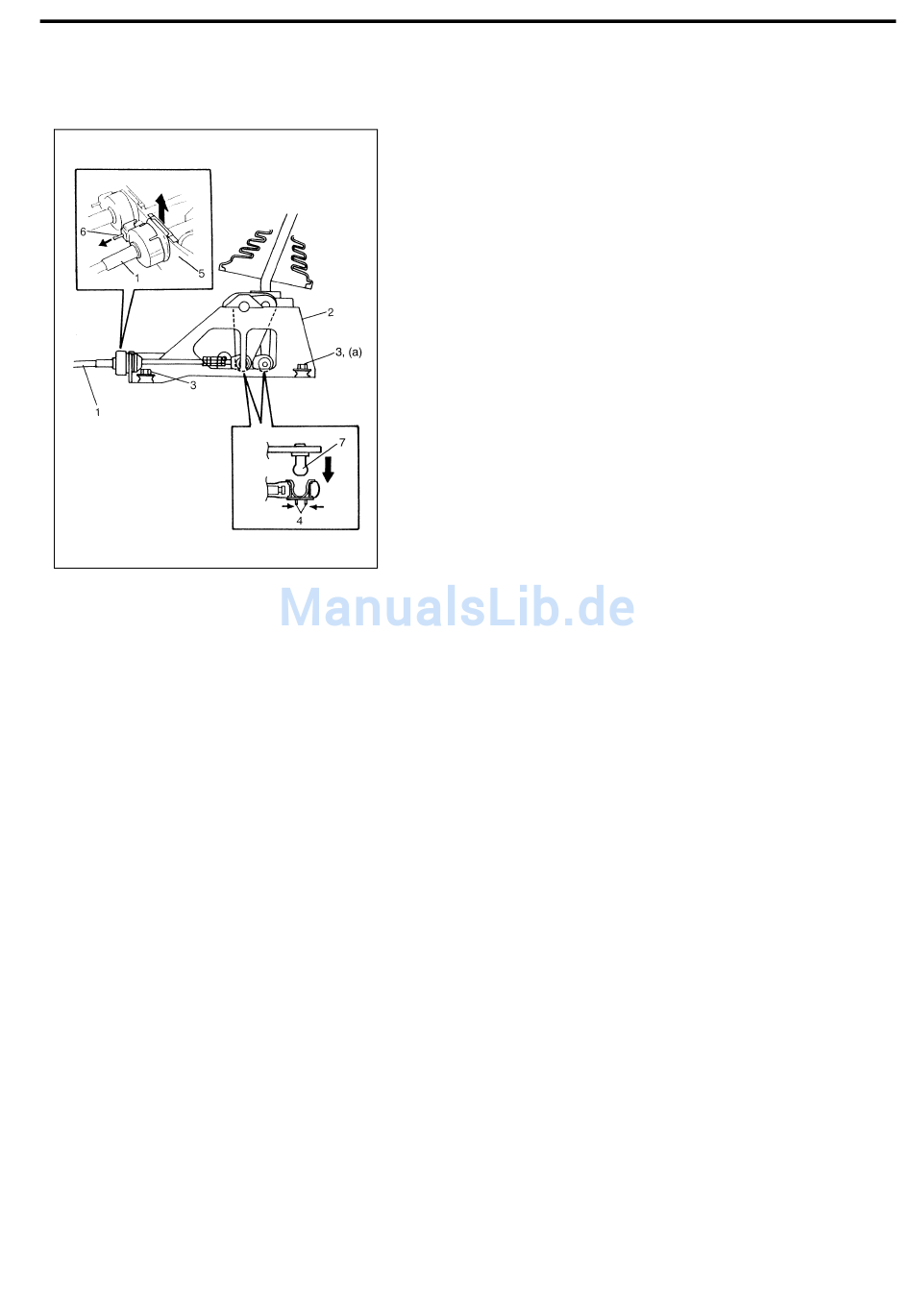

1) Den Konsolenkasten ausbauen.
2) Schalt- und
Schalthebelbaugruppe (2) trennen.
a) Kabelende von Schraube (7) trennen und dabei die
Kabelendbuchse (4) drücken.
b) Seilzug von der Halterung (5) abnehmen und dabei den
Stift (6) ziehen.
3) Befestigungsmuttern (3) der Schalthebelbaugruppe und die
Schalthebelbaugruppe (2) von dem Gehäuse trennen.
4) Schalt- und Wahlgetriebeseilzüge (1) von dem Getriebe, wie
in Schritt 2) beschrieben, trennen.
5) Kabeltülle und Kabelklemme entfernen und anschließend
Schalt- und Wahlgetriebeseilzüge (1) von dem Gehäuse
trennen.
Einbau
Zur Installation Ausbauprozedur umkehren, dabei folgende
Punkte beachten.
• Die Befestigungsmuttern (3) der Schalthebelbaugruppe mit
dem vorgeschriebenen Anzugsmoment festziehen.
Anzugsmoment
Haltemutter der Schalthebelbaugruppe
(a): 13 N·m (1,3 kg-m)
