4A-14 VORDERACHSWELLE

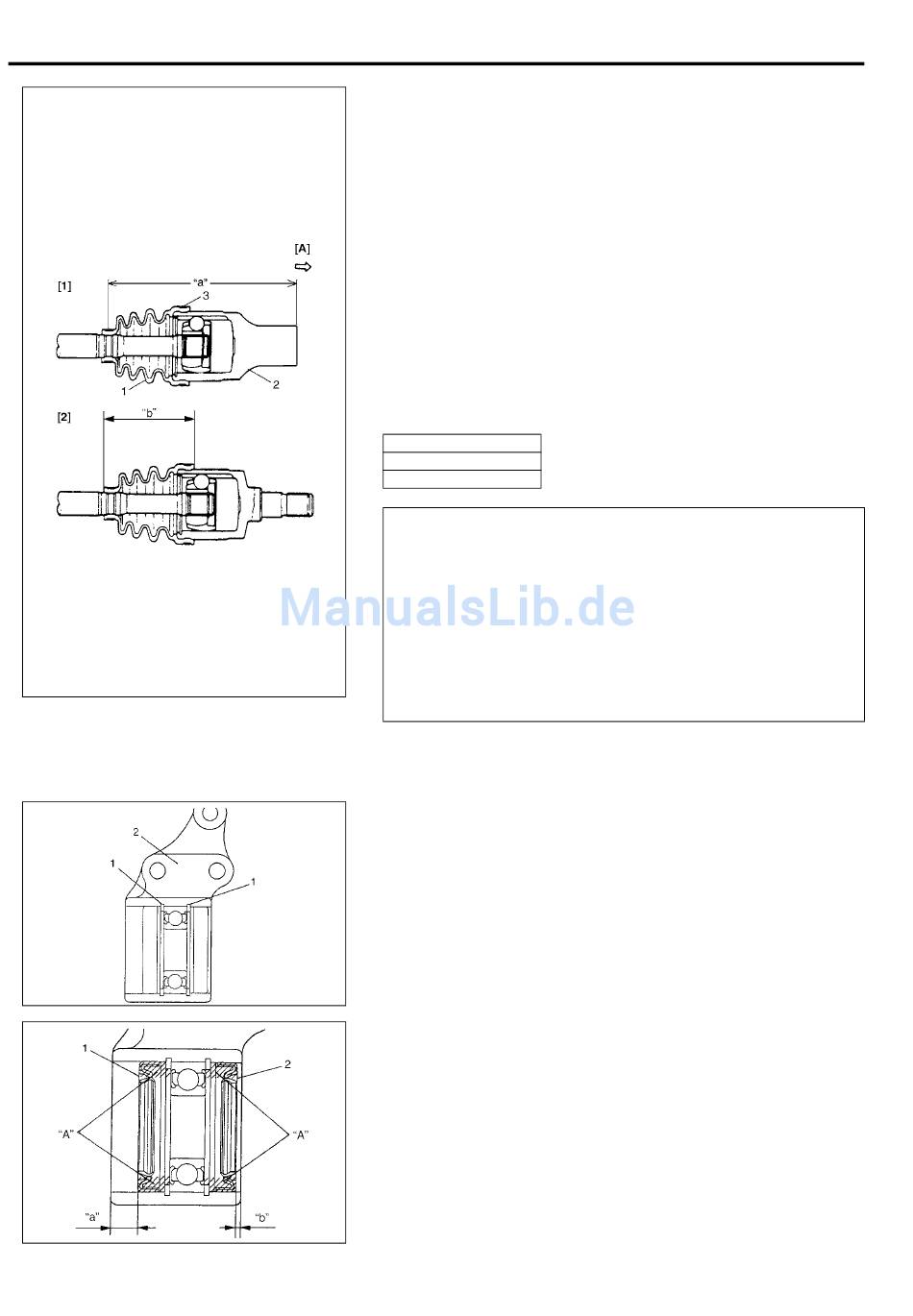

14) Die Manschette in das Gelenkgehäuse einbauen.
a) Rechte Seite
Beim Befestigen der Manschette (1) am Gelenkgehäuse
(2) mit der differentialseitigen großen Schelle (3), die unten
aufgeführten Maßangaben erfüllen.
b) Linke Seite
Die Manschette in die Nuten der Welle und des Gehäuses
einpassen und den Abstand „b" entsprechend der
folgenden Vorgaben einrichten.
Einen Schraubendreher in die Manschette einführen, damit
Luft in die Manschette eindringen kann, so dass der
Luftdruck in der Manschette ausgeglichen wird.
Abstand „a": 187,8 mm
„b": 94,5 mm
[A] : Differentialseite
[1] : Rechte Seite
[2] : Linke Seite
VORSICHT:
• Die Gelenkmanschetten nicht abwaschen, um jegliche,
durch die Waschlösung verursachte Probleme, zu
vermeiden. Das Entfetten dieser Komponenten mit
einem Tuch ist erlaubt.
• Beim Festziehen mit den Schellen die Manschette
nicht quetschen oder verziehen.
Durch Überdruck verzogene Manschette kann die
Lebensdauer verkürzen.
15) Die neuen großen und kleinen Schellen in der Position des Schritts
14) gemäß den Schritten 6) bis 9) einbauen und befestigen.
Für Zwischenwelle und Lageraufnahme des mittleren Lagers
Der Einbau der Zwischenwelle erfolgt in der umgekehrten
Reihenfolge des Ausbaus; dabei sind folgende Punkte zu
beachten:
• Beim
Einbau
des
sicherstellen, dass dieser sicher, wie abgebildet, in der
Sicherungsringnut der Lageraufnahme des mittleren Lagers
sitzt (2).
• Beim Einbau der linken Wellendichtung (1) und der rechten
Wellendichtung
Wellendichtungen wie abgebildet richtig ausgerichtet und
positioniert sind.
Abstand „a": 11 – 12 mm
„b": 2 – 3 mm
• Sicherstellen, Fett auf die Seite der Lippe des Wellendichtrings
und der seitlichen Auflage wie abgebildet aufzutragen.
„A": Fett 99000-25010
Sicherungsrings
(2)
vorsichtig
vorgehen,
(1)
des
Lagers
damit
die
