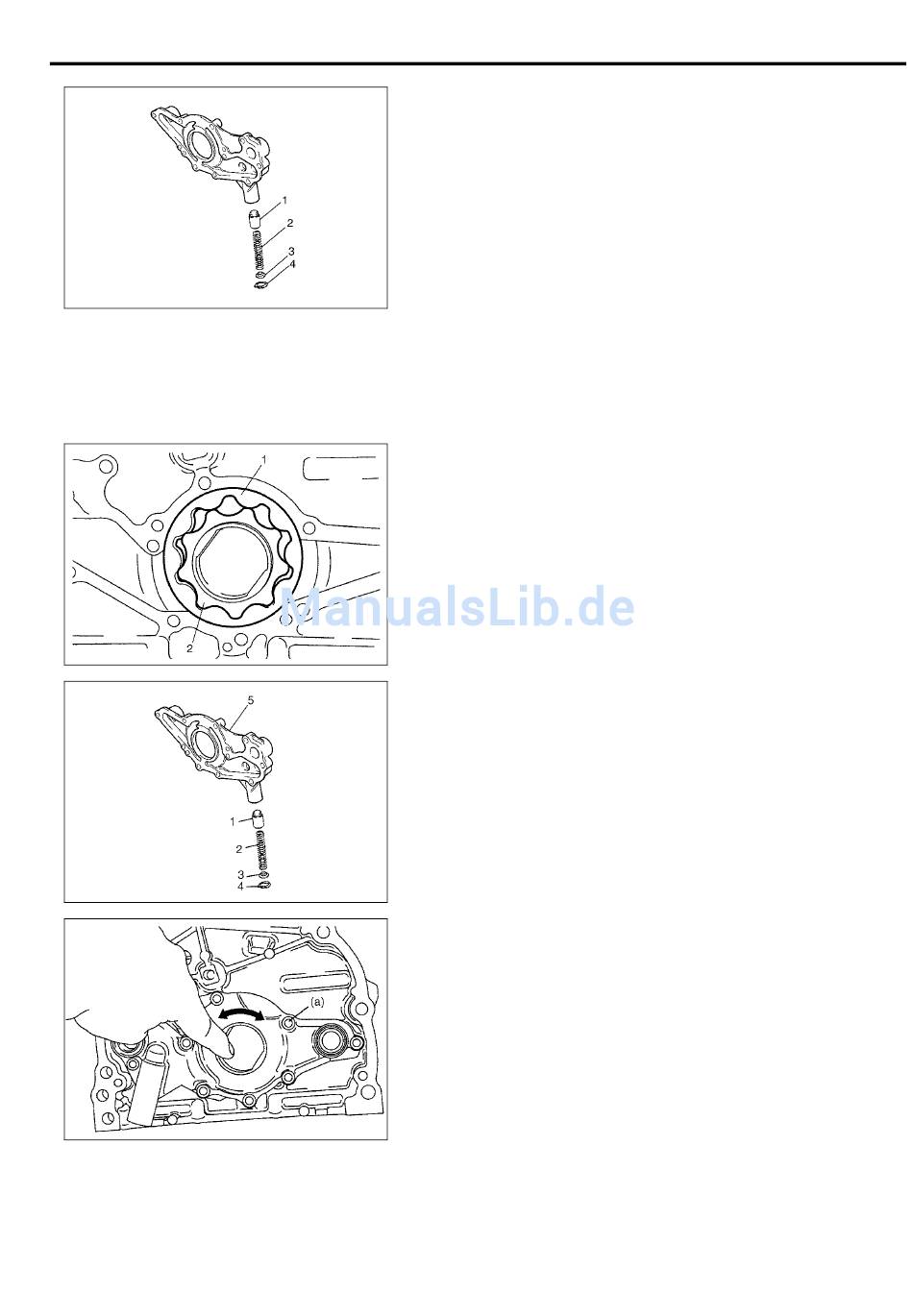

3) Das Überdruckventil (1), die Feder (2) und den Federsitz (3)
durch Entfernen des Sicherungsrings (4) ausbauen.
Zusammenbau
1) Alle zerlegten Teile waschen, reinigen und dann trocknen.
2) Den Innenrotor, den Außenrotor, die Lippe des Wellendichtrings
und die Gleitflächen in Pumpengehäuse und Profilscheibe dünn
mit Motoröl bestreichen.
3) Den Außen- (1) und Innenrotor (2) in das Pumpengehäuse ein-
setzen.
4) Motoröl auf das Überdruckventil (1) und Feder (2) auftragen und
diese dann mit dem Federsitz (3) und einem neuen Sicherung-
sring (4) in die Profilscheibe (5) einbauen.
5) Die Profilscheibe einbauen und die alle Muttern mit dem vorge-
schriebenen Anzugsmoment festziehen.
Nach dem Einbau der Scheibe prüfen, ob sich er Motor glatt von
Hand drehen lässt (0,3 N·m (0.03 kg-m) Drehmoment oder nied-
riger).
Anzugsdrehmoment
Schrauben der Profilscheibe der Ölpumpe
(a) : 11 N·m (1.1 kg-m)
MECHANIK DES MOTORS (M13 MOTOR) 6A1-41
