5E-4 ANTIBLOCKIERSYSTEM (ABS)

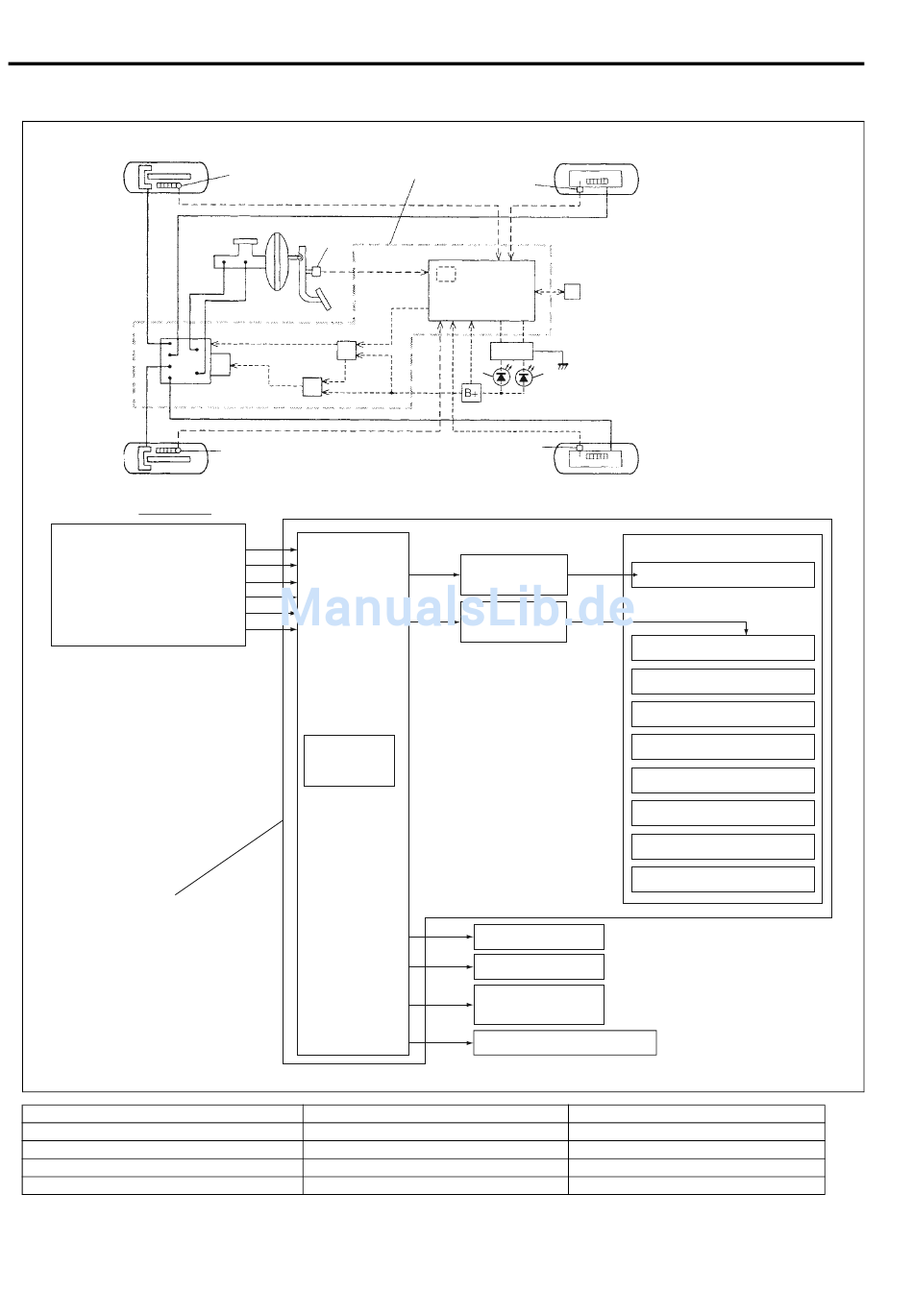

Systemdiagramm
EINGABE
Raddrehzahlsensor (VL)
Raddrehzahlsensor (HL)
Raddrehzahlsensor (VR)
Raddrehzahlsensor (HR)
Bremslichtschalter
Batteriespannung
ABS-Hydraulik-/Steuermodul
1. ABS-Hydraulik-/Steuermodul
2. Kontrollmodul für ABS
3. ABS-Hydraulikeinheit
4. Notfunktionsrelais (Transistor)
5. Pumpenmotorrelais (Transistor)
11
6
4
3
5
12
Kontrollmodul
für ABS
G-Sensor
(nur für
AWD-Fahrzeug)
6. Bremsleuchtenschalter
7. „ABS"-Warnlampe
8. „EBD"-Warnlampe (Bremsenwarnlampe)
9. Lampentreibermodul
10. Datenübertragungsanschluss
1
13
15
2
9
7
8
14
AUSGABE
Pumpenmotorrelais
(Transistor)
Notfunktionsrelais
(Transistor)
„ABS"-Warnlampe
Motorsteuerung (ECM)
EBD-Warnlampe
(Bremsenwarnlampe)
Datenübertragungsanschluss
10
Hydraulikeinheit
Pumpenmotor
Einlassmagnetventil VL
Auslassmagnetventil VL
Einlassmagnetventil HL
Auslassmagnetventil HL
Einlassmagnetventil VR
Auslassmagnetventil VR
Einlassmagnetventil HR
Auslassmagnetventil HR
11. Rechter Vorderrad-Drehzahlsensor
12. Linker Vorderrad-Drehzahlsensor
13. Rechter Hinterrad-Drehzahlsensor
14. Linker Hinterrad-Drehzahlsensor
15. G-Sensor (nur für AWD-Fahrzeug)
