SGP-20VRS
Positiver Referenzmaß Offset
DOK-DRIVE*-SGP-20VRS**-FK01-DE-P
Nach erneuter Ausführung des Kommandos S-0-0148, C600 Kommando
Antriebsgeführtes Referenzieren sollte der Lageistwert sich auf den
gewünschten Maschinennullpunkt beziehen.
Der Referenzpunkt kann gegenüber der Referenzmarke verschoben
werden (siehe Kapitel: "Berücksichtigung des Referenzmaß-Offsets").
Die Parameter S-0-0041, Referenzfahr-Geschwindigkeit und S-0-0042,
Referenzfahr-Beschleunigung können schließlich auf ihre endgültigen
Werte gestellt werden.
Berücksichtigung des Referenzmaß-Offsets
Ist die Auswertung der Referenzmarke in S-0-0147, Referenzfahr-
Parameter aktiviert, so wird als Referenzpunkt immer die Position der
ausgewählten Referenzmarke angenommen. Ist ein Mess-System vom
Typ 1..3 vorhanden (nicht-abstandscodiert), kann die Position des
Referenzpunktes gegenüber der Position der Referenzmarke verschoben
werden. Die Position nach dem Referenzieren kann somit beliebig
gewählt werden.
Die Verschiebung wird mit den Parametern
• S-0-0150, Referenzmaß Offset 1 (für Motorgeber)
• S-0-0151, Referenzmaß Offset 2 (für optionalen Geber)
eingestellt.
Wird der Referenzmaß Offset positiv parametriert, so wirkt er in
antriebsinterner
Richtung
Istwertpolaritäten);
d. h.
Referenzmarke rechtsdrehend mit Blick auf die Motorwelle verschoben.
Ist die Referenzanfahrrichtung positiv, so dreht der Antrieb die
Verfahrrichtung nicht um, nachdem er die Referenzmarke überfahren hat.
V
0
Startpunkt

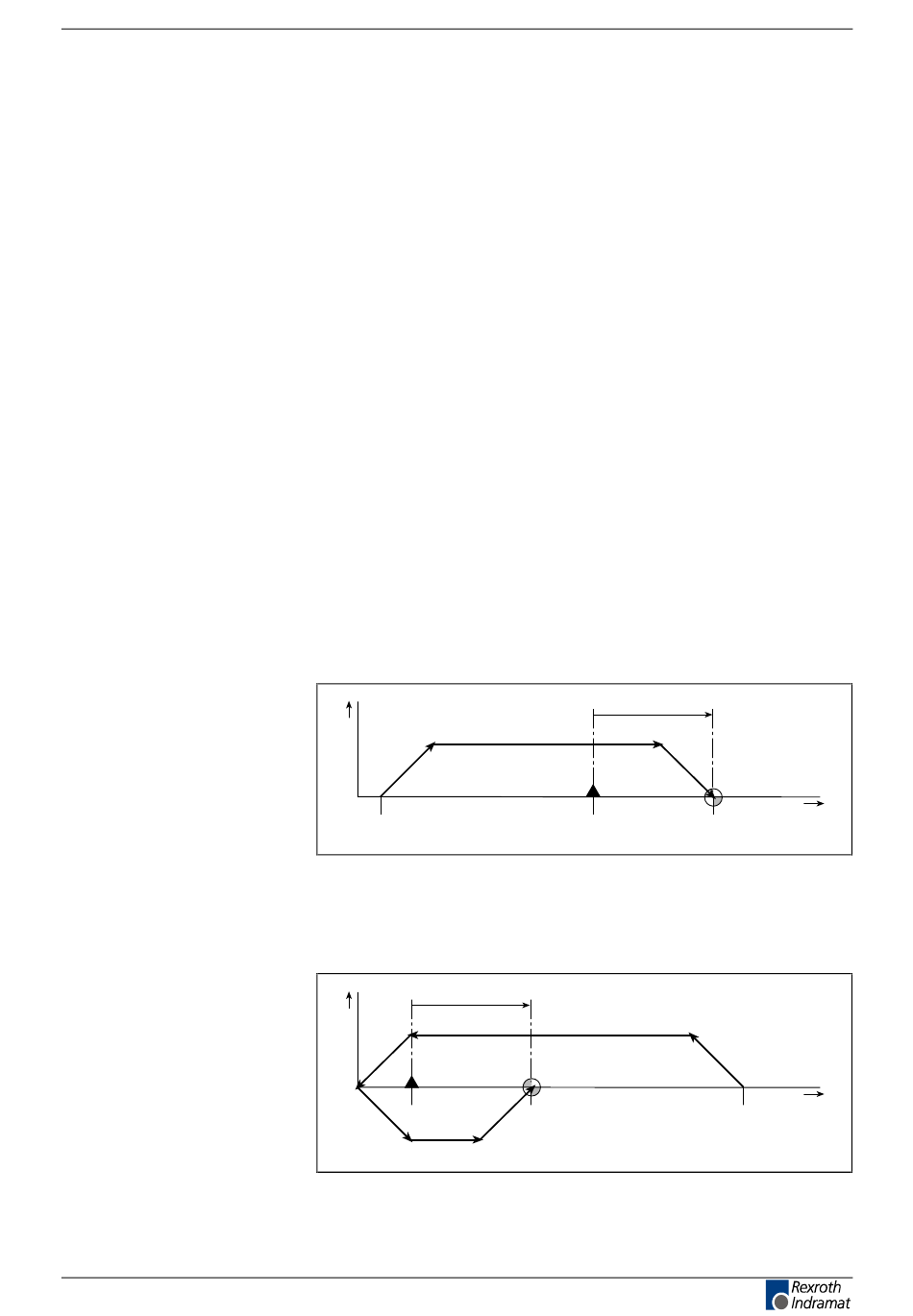

Abb. 9-86:
Sollwertprofil bei positivem Referenzmaß Offset und positiver
Referenzanfahrrichtung
Ist die Referenzanfahrrichtung negativ, so muss der Antrieb die
Verfahrrichtung umdrehen (bei Typ 2 und 3), nachdem er die
Referenzmarke überfahren hat.
Referenzmaß Offset
V
0
Referenzmarke
Abb. 9-87:
Sollwertprofil bei positivem Referenzmaß Offset und negativer
Referenzanfahrrichtung
Antriebsgrundfunktionen
positiv
(siehe
Kapitel:
der
Referenzpunkt
wird
Referenzmaß Offset
Referenzmarke
Referenzpunkt
Referenzpunkt
9-99
Soll-
und
bezüglich
der
X
Sv5040f1.fh5
X
Startpunkt
Sv5043f1.fh5
