10-32
Optionale Antriebsfunktionen

Einschaltschwelle kleiner Ausschaltschwelle

Wird die Einschaltschwelle
programmiert, so gilt:
Das Nockenschaltbit ist "1", wenn:
• Bezugsgröße > X
ein
UND
• Bezugsgröße < X
aus
XEin

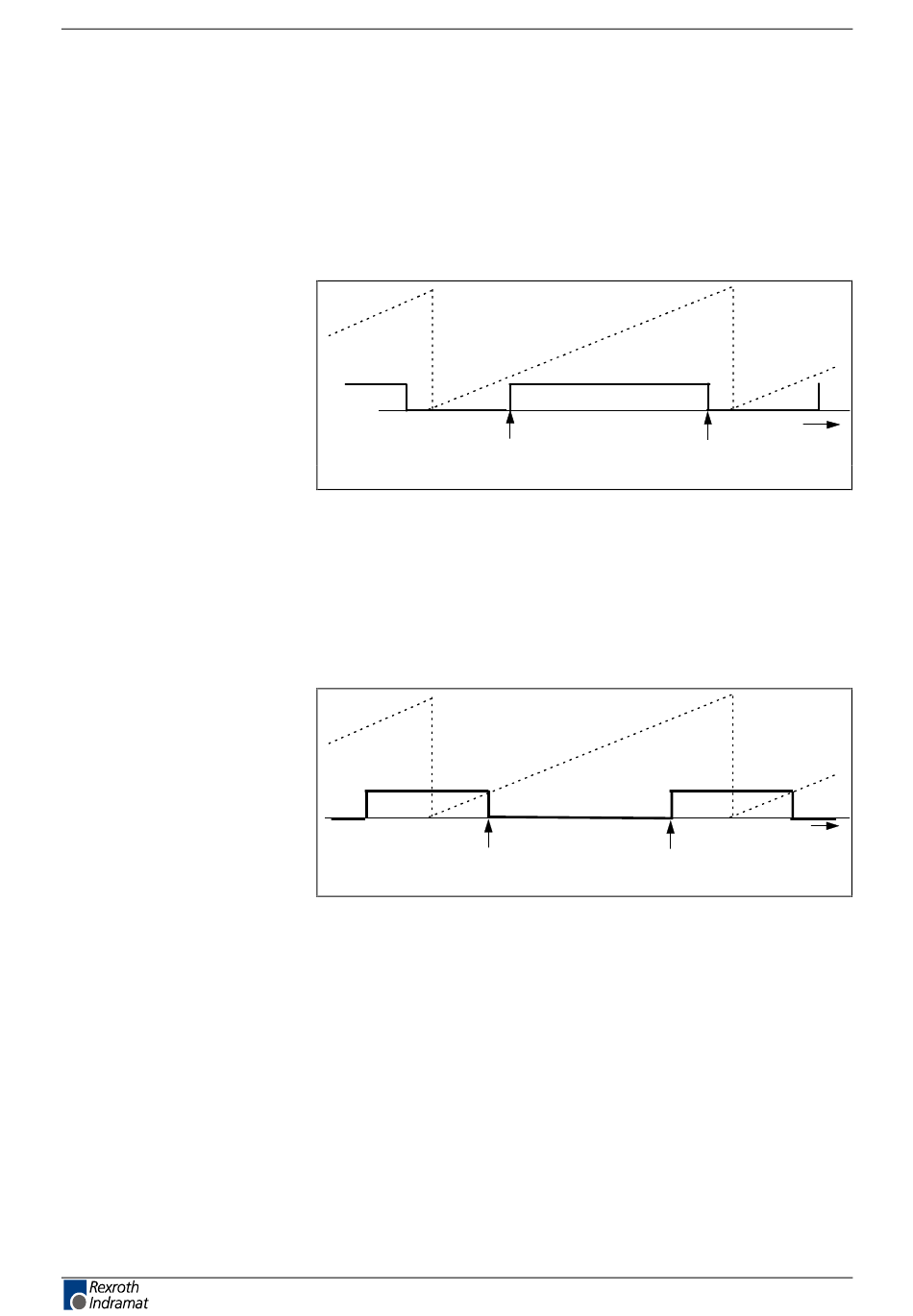

Abb. 10-27: Nockenschaltbit bei X
Einschaltschwelle größer Ausschaltschwelle
Das Nockenschaltbit ist "1", wenn gilt:
• Bezugsgröße > X
ein
ODER
• Bezugsgröße < X
aus
XAus
Abb. 10-28: Nockenschaltbit bei X
Um ein Flackern des Nockenschaltbits bei Erreichen der Ein- bzw.
Ausschaltschwelle zu verhindern, ist eine Schalthysterese vorhanden.
kleiner als die Ausschaltschwelle
Bezugsgröße
XAus
< X
ein aus
Bezugsgröße
XEin
> X
ein aus
DOK-DRIVE*-SGP-20VRS**-FK01-DE-P
SGP-20VRS
Zeit
Zeit
