8.10 Betriebsart: Geschwindigkeitssynchronisation mit
virtueller Leitachse
Geschwindigkeits-
synchronisation
Leitachsposition

Beteiligte Parameter

An Druckmaschinen kommt die Geschwindigkeitssynchronisation z. B.
bei einfachen Transportwalzen
geschwindigkeitssynchron zur Leitachse. Die Bahngeschwindigkeit am
Umfang der Transportwalze bzw. eines Wickelkörpers wird durch das
elektrische Getriebe voreingestellt. Eine definierte Zugspannung kann
durch den Getriebefeinabgleich eingestellt werden.
Die Leitachsposition wird in dieser Betriebsart von der Steuerung
vorgegeben.
Die Struktur der Betriebsart ist in der folgenden Grafik dargestellt:
Geschwindigkeits-
regler
Geschwindigkeits-
Sollwert

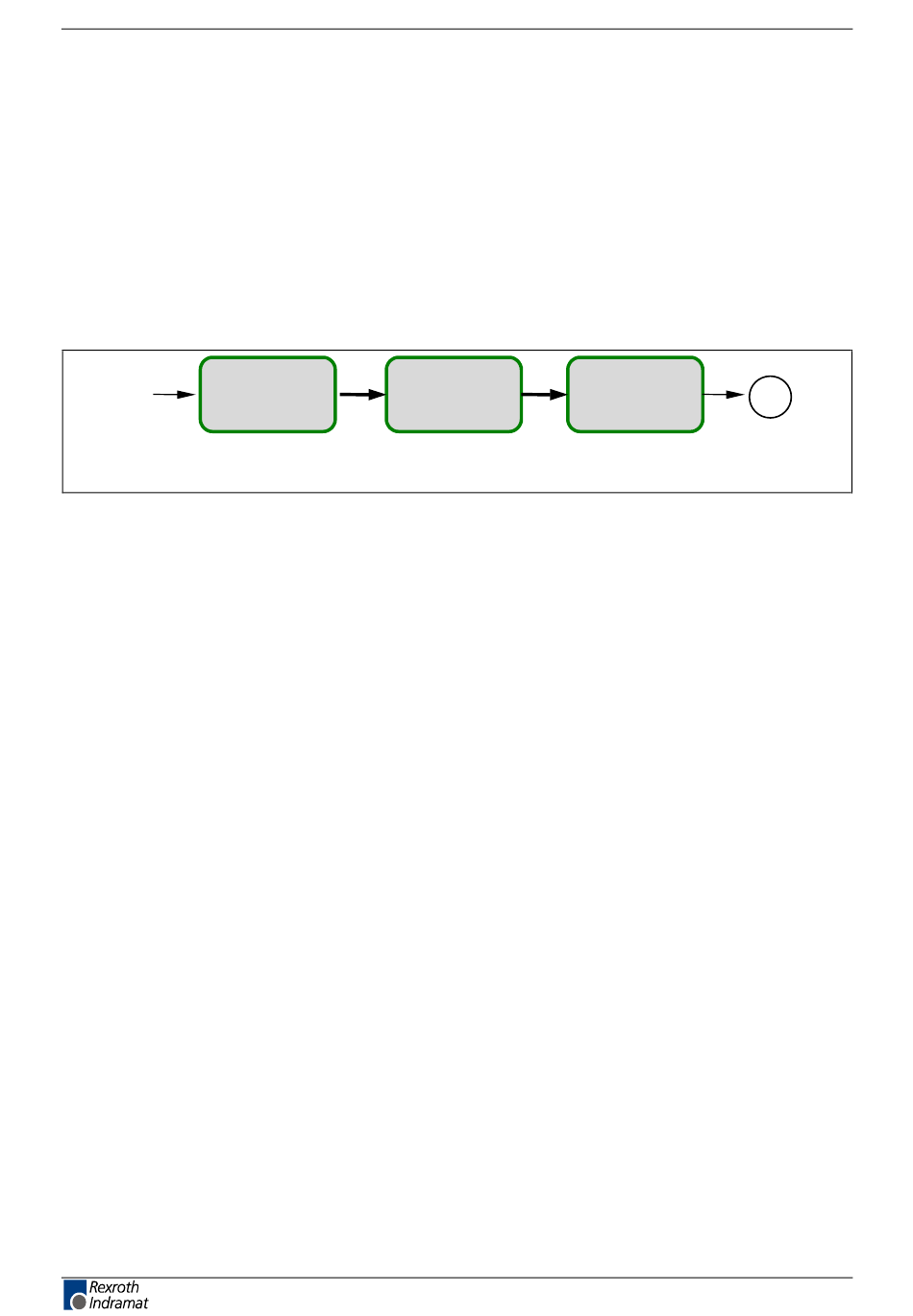

Abb. 8-47: Blockschaltbild
Leitachse
• P-0-0053, Leitachsposition
• P-0-0083, Feinabgleich Getriebeübersetzung
• P-0-0108, Polarität Leitantrieb
• P-0-0142, Aufsynchronisier-Beschleunigung
• P-0-0155, Aufsynchronisier-Modus
• P-0-0156, Elektronisches Getriebe Eingangsumdrehungen
• P-0-0157, Elektronisches Getriebe Ausgangsumdrehungen
zum Einsatz.
Stromregler
Drehmoment-/
Kraftsollwert
Geschwindigkeitssynchronisation
