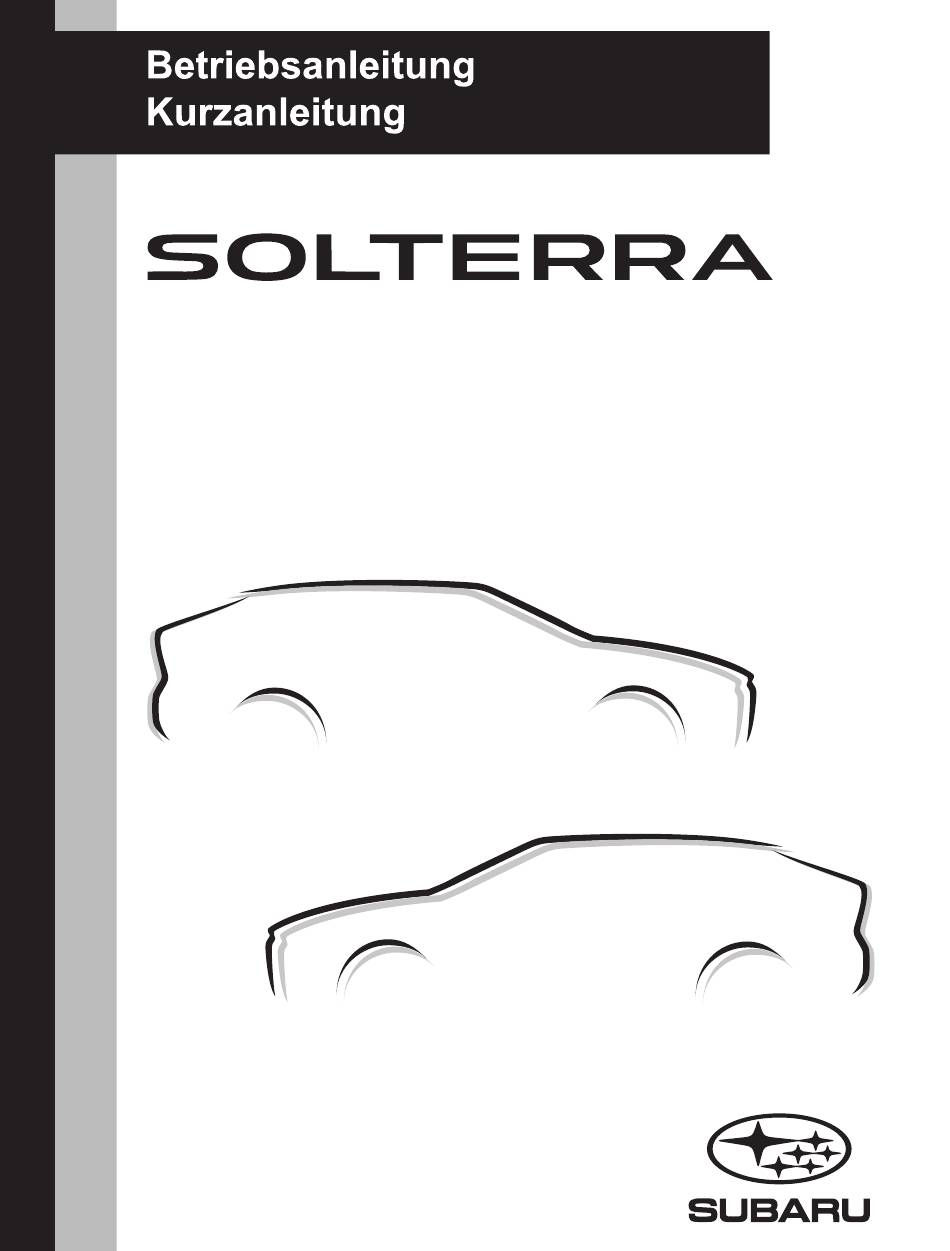

Subaru SOLTERRA 2022 Bedienungsanleitung Und Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Subaru Anleitungen
  4. Autos
  5. SOLTERRA 2022
  6. Bedienungsanleitung und kurzanleitung
Subaru SOLTERRA 2022 Bedienungsanleitung Und Kurzanleitung

Subaru SOLTERRA 2022 Bedienungsanleitung Und Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Subaru SOLTERRA 2022

Inhaltszusammenfassung für Subaru SOLTERRA 2022

  • Seite 3 EV-System Ladevorgang Wichtige Hinweise Diese Kurzanleitung ersetzt nicht Ihre “Betriebsanleitung”. Wir empfehlen dringend, auch die “Betriebsanleitung” und ergänzende Anleitungen zu lesen, um sich ein bes- seres Bild über den Funktionsumfang und die Einschränkungen Ihres Fahrzeugs zu verschaffen. Je nach technischen Daten kann die Ausstattung des in der Abbildung gezeigten Fahr- zeugs von der Ausstattung Ihres Fahrzeugs abweichen.

  • Seite 4: Eigenschaften Des Elektrofahrzeugsystems (Ev-System)

    1. EV-System Eigenschaften des Elektrofahrzeug- systems (EV-System) Batterieelektrische Fahrzeuge unterscheiden sich deutlich von her- kömmlichen Fahrzeugen. Sie verwenden Strom aus einer Traktionsbatterie, um den Elektromotor anzutreiben. Da batterieelektrische Fahrzeuge mit Strom betrieben wer- den, erzeugen sie keine Emissionen wie CO (Kohlendioxid) und NOx (Stickoxide).
  • Seite 5 1. EV-System Traktionsbatterie Liefert Strom für den Elektromotor. Ladeanschluss 12-Volt-Batterie Liefert Strom für verschiedene Fahrzeugsysteme wie SRS-Airbags, Scheinwerfer, Scheibenwischer usw. Aufladen Die folgenden Methoden können zum Laden der Traktionsbatterie verwendet werden. AC-Aufladung ■ Bei dieser Lademethode erfolgt die Aufladung über eine AC-Netzsteck- dose mit dem AC-Ladekabel oder über die AC-Ladevorrichtung.
  • Seite 6 2. Ladevorgang Ladevorrichtung Ladevorrichtungen und Bezeichnungen AC-Ladeeingang Ladekontrollleuchte und Ladeeingangsleuchte DC-Ladeeingang Ladeanschlussdeckel Warnetikett/Typenschild AC-Ladekabel Ladeanschluss : Die Anzahl der mitgelieferten Ladekabel kann in Abhängigkeit von der Zielregion unterschiedlich sein.
  • Seite 7 2. Ladevorgang ■ Typenschild Typenschilder sind am Fahrzeug, am Ladekabel und an der Ladevorrichtung ange- bracht, um die Benutzer darüber zu informieren, welches Gerät sie verwenden müs- sen. Die einzelnen Typenschilder haben die folgende Bedeutung: Art des Spannungs- Typenschild Versorgungsart Standard Ausführung Zubehörs...
  • Seite 8 2. Ladevorgang Öffnen/Schließen des Ladeanschlussdeckels Öffnen ■ Entriegeln Sie den Ladeanschluss- deckel, indem Sie die Türen entrie- geln. Öffnen Sie den Ladeanschlussde- ckel leicht, indem Sie auf den hin- teren Bereich des Deckels drücken (siehe Abbildung). Öffnen Sie den Ladeanschlussde- ckel vollständig per Hand.
  • Seite 9 2. Ladevorgang Ladekontrollleuchte Das Leucht-/Blinkmuster wechselt, um den Benutzer wie folgt über den AC-Ladestatus zu informieren. Leucht-/Blinkmuster Status des Fahrzeugs • Ladevorgang läuft Beleuchtet • Batterieheizung ist in Betrieb Wenn der Ladezeitplan registriert und das AC-Ladekabel Blinkt normal am Fahrzeug angeschlossen ist Wenn die Aufladung aufgrund einer Störung bei einer Blinkt schnell Stromquelle oder bei einem Fahrzeugdefekt usw.
  • Seite 10 2. Ladevorgang AC-Ladekabel Bezeichnungen der einzelnen Teile des AC-Ladekabels (Je nach Aus- ■ stattung) Ladestecker Typenschild Netzstecker Netzsteckerkabel CCID (Charging Circuit Interrupting Device) Betriebsanzeige Ladekontrollleuchte (CCID) Fehlerwarnleuchte...
  • Seite 11 2. Ladevorgang ■ AC-Ladekabeltypen Die folgenden Lademodi werden je nach Verfügbarkeit einer Ladekontrollvorrichtung kategorisiert, die Störungen wie elektrische Leckströme und die Position der Störung erkennt (Ladevorrichtung oder AC-Ladekabel). Der Typ des verwendeten AC-Ladeka- bels richtet sich nach dem Lademodus. Lademodus Beschreibung Eine Lademethode, bei der keine Ladekontrolle erfolgt, um elektri- Mode 1...

  • Seite 12: Sicherheitsfunktionen

    2. Ladevorgang WARNUNG ■ Vorsichtsmaßnahmen für die Erdung ● Ein fehlerhafter Anschluss des Erdungsleiters erhöht die Gefahr eines Strom- schlags. Wenden Sie sich an einen qualifizierten Elektroinstallateur oder Servicetechniker, wenn Sie sich nicht sicher sind, ob das Produkt ordnungsgemäß geerdet ist. ●...
  • Seite 13 2. Ladevorgang WARNUNG ■ Vorsichtsmaßnahmen für Stromquellen Beachten Sie die folgenden Vorsichtsmaßnahmen. Die Nichtbeachtung kann Brand, Stromschlag oder Schäden zur Folge haben und zu schweren oder sogar tödlichen Verletzungen führen. ● Verbinden Sie das Kabel mit einer AC-Netzsteckdose mit 220 V - 240 V und einem Fehlerstromschutzschalter und einem Schutzschalter gemäß...

  • Seite 14: Verriegeln Und Entriegeln Des Ac-Ladesteckers

    2. Ladevorgang Verriegeln und Entriegeln des AC-Ladesteckers Der AC-Ladestecker wird verriegelt, wenn er im AC-Ladeeingang sitzt, um zu verhindern, dass das AC-Ladekabel während des Ladevorgangs getrennt wird. Verriegeln und Entriegeln des AC-Ladesteckers Verriegeln des Ladesteckers ■ Der AC-Ladestecker wird automatisch verriegelt, wenn er mit dem AC- Ladeeingang verbunden wird.

  • Seite 15: Dinge, Die Vor Dem Laden Beachtet Werden Müssen

    2. Ladevorgang Dinge, die vor dem Laden beachtet werden müssen WARNUNG ■ Vorsichtsmaßnahmen beim Aufladen Das Fahrzeug wurde für die Aufladung über eine externe Stromquelle mit einem AC- Ladekabel konzipiert, das ausschließlich für die Verwendung mit herkömmlichen Haushaltssteckdosen gedacht ist. Das Fahrzeug unterscheidet sich jedoch grundlegend von normalen Haushaltsgerä- ten.
  • Seite 16 2. Ladevorgang Überprüfungen vor dem Ladevorgang Überprüfen Sie vor dem Ladevorgang immer Folgendes. ● Die Feststellbremse ist angezogen. ● Der Startschalter steht in der Stellung OFF. ● Lichter wie Scheinwerfer, Warnblinkanlage und Innenleuchten usw. sind ausgeschaltet. Wenn diese Lichter eingeschaltet sind, verbrauchen sie Strom, wodurch sich die Ladezeit verlängert.

  • Seite 17: Verwenden Der Ac-Aufladung

    Wenn sich das Kabel verwickelt hat, entwirren Sie es, bevor Sie es verwenden. ■ AC-Ladeeingang Versuchen Sie nicht, den AC-Ladeeingang zu demontieren, reparieren oder modifi- zieren. Wenn der AC-Ladeeingang repariert werden muss, wenden Sie sich an einen SUBARU-Vertragshändler bzw. eine SUBARU-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
  • Seite 18 2. Ladevorgang Durchführen des Ladevorgangs Halten Sie das AC-Ladekabel bereit. Stecken Sie das AC-Ladekabel in die Netzsteckdose der externen Stromquelle. Halten Sie den Stecker am Gehäuse fest und stecken Sie ihn fest in die Netzsteckdose ein. Wenn die Netzsteckdose einen Ein-/ Aus-Schalter besitzt, schalten Sie ihn ein.
  • Seite 19 2. Ladevorgang Öffnen Sie die Kappe des AC- Ladeeingangs. Entfernen Sie die Kappe des Ladesteckers und bringen Sie sie am Kabel an. Halten Sie den Ladestecker am Gehäuse fest und setzen Sie ihn vollständig in den AC-Ladeeingang ein. Achten beim Einsetzen Ladesteckers in den AC-Ladeeingang darauf, dass die Identifizierungssym-...
  • Seite 20 2. Ladevorgang Überprüfen Sie, ob die Ladekont- rollleuchte des Ladeanschlusses leuchtet. Der Ladevorgang wird nicht gestartet, wenn die Ladekontrollleuchte nicht leuchtet, während der Ladestecker ver- bunden ist. Wenn die Ladekontrollleuchte blinkt, ist der Ladezeitplan registriert. Die Ladekontrollleuchte erlischt nach dem Abschluss des Ladevorgangs. ■...
  • Seite 21 2. Ladevorgang WARNUNG ■ Durchführen des Ladevorgangs Beachten Sie die folgenden Vorsichtsmaßnahmen. Andernfalls kann ein unerwarteter Unfall mit schweren oder sogar tödlichen Verlet- zungen verursacht werden. ● Stellen Sie eine Verbindung mit einer Stromquelle her, die für die Aufladung geeig- net ist.
  • Seite 22 2. Ladevorgang WARNUNG ● Berühren Sie die Kontakte des Ladesteckers und des AC-Ladeeingangs nicht mit spitzen Metallgegenständen (Nadeln usw.) oder mit der Hand und schließen Sie sie nicht mit Fremdkörpern kurz. ● Verwenden Sie beim Laden im Freien eine regendichte Steckdose, die für den Ein- satz im Außenbereich ausgelegt ist.
  • Seite 23 Berühren Sie die Bordladevorrichtung für die Traktionsbatterie nicht. Es besteht Verbrennungsgefahr. ● Die Bordladevorrichtung für die Traktionsbatterie darf nicht demontiert, repariert oder modifiziert werden. Wenn die Bordladevorrichtung für die Traktionsbatterie repariert werden muss, wenden Sie sich an einen SUBARU-Vertragshändler bzw. eine SUBARU-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
  • Seite 24 2. Ladevorgang HINWEIS ■ Durchführen des Ladevorgangs Setzen Sie den Stecker nicht in den AC-Ladeeingang ein. Der AC-Ladeeingang kann dadurch beschädigt werden. ■ Verwenden von privaten Stromgeneratoren Verwenden Sie keine privaten Stromgeneratoren als Stromquelle für den Ladevor- gang. Es besteht die Gefahr, dass der Ladevorgang instabil wird, dass nicht genügend Spannung bereitgestellt wird und dass der Ladevorgang angehalten wird.
  • Seite 25 2. Ladevorgang Nach dem Laden Entriegeln Sie die Türen, um den Ladestecker zu entriegeln. Der Ladestecker wird entriegelt und die Kontrollleuchte des AC-Ladeeingangs leuchtet auf, wenn die Türen entriegelt werden. Fassen Sie den Ladestecker unbe- dingt an seinem Gehäuse an und ziehen Sie ihn in Ihre Richtung.
  • Seite 26 2. Ladevorgang Ziehen Sie den Stecker aus der Netzsteckdose, wenn die Ladevor- richtung über einen längeren Zeit- raum nicht verwendet wird. Halten Sie den Stecker am Gehäuse fest, wenn Sie ihn abziehen. Verstauen Sie das Kabel sofort, nach- dem Sie es getrennt haben. Wenn der Stecker eingesetzt bleibt, überprüfen Sie monatlich, ob sich Schmutz oder Staub am Stecker und...

  • Seite 27: Verwenden Der Dc-Aufladung

    2. Ladevorgang Verwenden der DC-Aufladung WARNUNG ■ Verwendung einer DC-Ladevorrichtung Beachten Sie die folgenden Vorsichtsmaßnahmen. Andernfalls kann ein unerwarteter Unfall mit schweren oder sogar tödlichen Verlet- zungen verursacht werden. ● Verwenden Sie eine DC-Ladevorrichtung, die den Anforderungen von IEC 61815 und IEC 62196 entspricht.
  • Seite 28 2. Ladevorgang Setzen Sie den DC-Ladestecker fest und vollständig in den Lade- eingang ein. Wenn Sie den DC-Ladestecker ord- nungsgemäß einsetzen, wird er auto- matisch verriegelt. Achten Sie beim Einsetzen des DC- Ladesteckers in den Ladeeingang dar- auf, dass die Identifizierungssymbole identisch sind.
  • Seite 29 2. Ladevorgang ■ Während der DC-Aufladung ● Informationen über die aktuellen Ladebedingungen können in der Multi-Informations- anzeige abgerufen werden. ● Die tatsächliche Ladezeit kann von der während des Ladevorgangs an der DC-Lade- vorrichtung angezeigten Ladezeit abweichen. ● Es kann vorkommen, dass das Radio während der DC-Aufladung aufgrund von Rau- schen nicht zu hören ist.
  • Seite 30 Vergewissern Sie sich, dass die DC-Ladevorrichtung und der DC-Ladeeingang nicht beschädigt sind. Wenn eine Beschädigung am DC-Ladeeingang vorhanden ist, führen Sie keine DC-Aufladung durch und lassen Sie den DC-Ladeeingang unverzüglich von einem SUBARU-Vertragshändler bzw. einer SUBARU-Vertrags- werkstatt oder einem anderen kompetenten Fachbetrieb untersuchen. ●...
  • Seite 31 2. Ladevorgang WARNUNG ■ Anschließen des DC-Ladesteckers ● Befolgen Sie die Hinweise zur Handhabung der DC-Ladevorrichtung, um den DC- Ladestecker anzuschließen. Wenn der Stecker nicht ordnungsgemäß verbunden ist, kann das System die Verbindung nicht erkennen. In dem Fall kann es möglich sein, das EV-System zu starten.
  • Seite 32 2. Ladevorgang Nach dem Laden Betätigen Sie die DC-Ladevorrichtung, um den Ladevorgang zu beenden. Der DC-Ladestecker wird automatisch entriegelt, wenn der Ladevorgang abge- schlossen ist. Entfernen Sie den DC-Ladeste- cker. Die Form und Verwendung des DC- Ladesteckers unterscheidet sich in Abhängigkeit vom Typ der DC-Lade- vorrichtung.

  • Seite 33: Verwenden Der Ladezeitplanfunktion

    2. Ladevorgang Verwenden der Ladezeitplanfunktion Einstellungen der Ladezeitplanfunktion Bei der Registrierung des Ladezeitplans können die folgenden Einstellungen geändert werden. Auswählen des Lademodus ■ Einer der beiden folgenden Lademodi kann ausgewählt werden. “Start”  Der Ladevorgang wird zur festgelegten Zeit gestartet und bei vollständi- ger Aufladung beendet.

  • Seite 34: Drücken Sie Im Bereich Der Anzeigenregelschalter Auf

    2. Ladevorgang Einstellungsvorgänge in der Multi-Informationsanzeige Verwenden Sie die Anzeigenregelschalter, um den Ladezeitplan einzurichten. Anzeigenregelschalter Multi-Informationsanzeige Registrieren des Ladezeitplans ■ Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um auszuwählen. Drücken Sie im Bereich der Anzeigenregelschalter auf oder um “Fahrzeugeinst.” auszuwählen, und drücken und halten Sie dann Drücken Sie im Bereich der Anzeigenregelschalter auf oder...
  • Seite 35 2. Ladevorgang Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um “hinzufügen” aus- zuwählen, drücken dann auf Der Bildschirm “Lademodus” wird angezeigt. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um das zu ändernde Element mit dem Cursor auszuwählen, und drücken Sie dann auf oder , um die Einstellung zu ändern.
  • Seite 36 2. Ladevorgang Ein- und Ausschalten der Ladezeitpläne ■ Die registrierten Ladezeitpläne können ein- und ausgeschaltet werden. Führen Sie Schritt Beschreibung für die “Registrie- ren des Ladezeitplans” durch und rufen Sie den Bildschirm “Geplante Ereign.” auf. Eine Liste der registrierten Ladezeit- pläne wird angezeigt.
  • Seite 37 2. Ladevorgang Ändern der registrierten Ladezeitpläne ■ Die registrierten Ladezeitpläne können modifiziert oder gelöscht werden. Führen Sie Schritt Beschreibung für die “Registrie- ren des Ladezeitplans” durch und rufen Sie den Bildschirm “Geplante Ereign.” auf. Eine Liste der registrierten Ladezeit- pläne wird angezeigt. Drücken Sie im Bereich der Anzeigenregelschalter auf , um das Element aus-...
  • Seite 38 2. Ladevorgang Einschalten von “Jetzt laden” ■ Die Einstellung “Jetzt laden” kann anhand einer der beiden folgenden Vor- gehensweisen geändert werden. Vorgehensweise im Bildschirm “Ladezeitplan”  Führen Sie Schritt der Beschreibung für die “Registrieren des Ladezeitplans” durch und rufen Sie den Bildschirm “Ladezeitplan” auf. Drücken Sie im Bereich der Anzeigenregelschalter auf oder , um...

  • Seite 39: Einstellungsvorgänge Im Multimedia-Bildschirm

    2. Ladevorgang Einstellungsvorgänge im Multimedia-Bildschirm Ausführliche Informationen über die Bedienung des Bildschirms des Audio- systems finden Sie in der “Multimedia Betriebsanleitung”. Einstellungsvorgänge für den Ladezeitplan werden im Bildschirm “Ladeplan” durchgeführt. Aufrufen des Bildschirms “Ladeplan” ■ Stellen Sie den Startschalter auf ON und rufen Sie den Menübild- schirm auf.
  • Seite 40 2. Ladevorgang Beschreibung des Bildschirms “Ladeplan” ■ Ladezeitpläne Zeigt den registrierten Wochenzeitplan in einer Liste mit Symbolen an. Taste “Hinzuf.” Drücken Sie auf diese Taste, um ein neues Element zum Ladezeitplan hinzuzufü- gen. Taste “Bearb.” Drücken Sie auf diese Taste, um registrierte Elemente des Ladezeitplans zu ändern oder zu löschen.
  • Seite 41 2. Ladevorgang Registrieren des Ladezeitplans ■ Rufen Sie den Bildschirm “Ladeplan” auf. Drücken Sie auf “Hinzuf.”. Der Bildschirm “Vorgang hinzufügen” wird angezeigt. Geben Sie die gewünschte Zeit für den Ladezeitplan ein. ● Lademodus Drücken Sie auf “Start bei einge- stellter Zeit” oder “Starten u. anhalten b.
  • Seite 42 2. Ladevorgang ● Wiederholungseinstellungen Wählen Sie den Wochentag und drücken Sie auf OK. Wenn die Einstellung einge- schaltet ist, wird der Ladezeit- plan an diesem Tag wiederholt. Es kann mehr als ein Tag aus- gewählt werden. Drücken Sie nach dem Abschluss des Einstellungsvorgangs auf “Spei- chern”.
  • Seite 43 2. Ladevorgang Ein- und Ausschalten der Ladezeitpläne ■ Rufen Sie den Bildschirm “Ladeplan” auf. Drücken Sie auf “Bearb.”. Der Bildschirm “Vorgänge” wird angezeigt. Aktivieren oder deaktivieren Sie die am Bildschirm angezeigten Elemente in der Zeile des Lade- zeitplans, den Sie ändern möch- ten.
  • Seite 44 2. Ladevorgang ● Ändern von registrierten Elementen: Ändern Sie die gewünschten Einstellungen gemäß der Beschreibung für die “Registrieren des Ladezeitplans” von Schritt bis Schritt Wenn eine Einstellung geändert wird, ändert sich auch ihr Symbol im Kalender. ● Löschen von registrierten Elementen: Drücken Sie auf “Löschen”.
  • Seite 45 2. Ladevorgang Ändern des Nächsten Ereignisses ■ Wenn in der kundenspezifischen Einstellung des Multimedia-Bildschirms “ACC-Personalisierung” nicht ausgeschaltet ist, wird der Abschlussbild- schirm nicht angezeigt. Wenn das der Fall ist, überprüfen Sie die Einstel- lungen des Multimedia-Bildschirms. Schalten Sie den Startschalter aus. Das nächste Ereignis wird entspre- chend den Ladezeitplaneinstellun- gen angezeigt.
  • Seite 46 2. Ladevorgang Abrufen von ladespezifischen Informationen Ladespezifische Informationen werden in der Multi-Informationsanzeige angezeigt. Während des Ladevorgangs ■ Wenn während des Ladevorgangs bei ausgeschaltetem Startschalter eine Tür geöffnet wird, werden eine gewisse Zeit lang der aktuelle Ladestand und die geschätzte Zeit bis zum Abschluss des Ladevor- gangs angezeigt.
  • Seite 47 Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihn überprüfen. Wenn bei der Überprüfung Unregelmäßigkeiten am AC-Ladekabel festgestellt werden, stellen Sie die Verwendung des Kabels sofort ein und wenden Sie sich an einen SUBARU- Vertragshändler bzw. eine SUBARU-Vertragswerkstatt oder einen anderen kompe- tenten Fachbetrieb.
  • Seite 48 2. Ladevorgang Verwenden des My Room-Modus Wenn das Ladekabel mit dem Fahrzeug verbunden ist, können elektri- sche Bauteile wie die Klimaanlage und das Audiosystem mit dem Strom aus einer externen Stromquelle betrieben werden. Starten des My Room-Modus Schließen Sie das Ladekabel am Fahrzeug an, um den Ladevorgang zu starten.
  • Seite 49 2. Ladevorgang ■ Beim Verwenden des My Room-Modus kann Folgendes auftreten ● Wenn der Restladestand der Traktionsbatterie unter den unteren Grenzwert fällt, wird die Klimaanlage automatisch abgestellt. In diesem Fall kann die Klimaanlage nicht verwendet werden, bis sich der Restladestand der Traktionsbatterie erhöht. Schalten Sie den Startschalter einmal aus und verwenden Sie dann den My Room- Modus, nachdem sich der Restladestand der Traktionsbatterie erhöht hat.

  • Seite 50: Wichtige Hinweise

    3. Wichtige Hinweise Wichtige Hinweise ■ Regeneratives Bremsen In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan- delt und es kann eine Verzögerungskraft in Verbindung mit der Aufladung der Trakti- onsbatterie erzeugt werden. ● Das Gaspedal wird beim Fahren in der Schaltstellung D losgelassen. ●...
