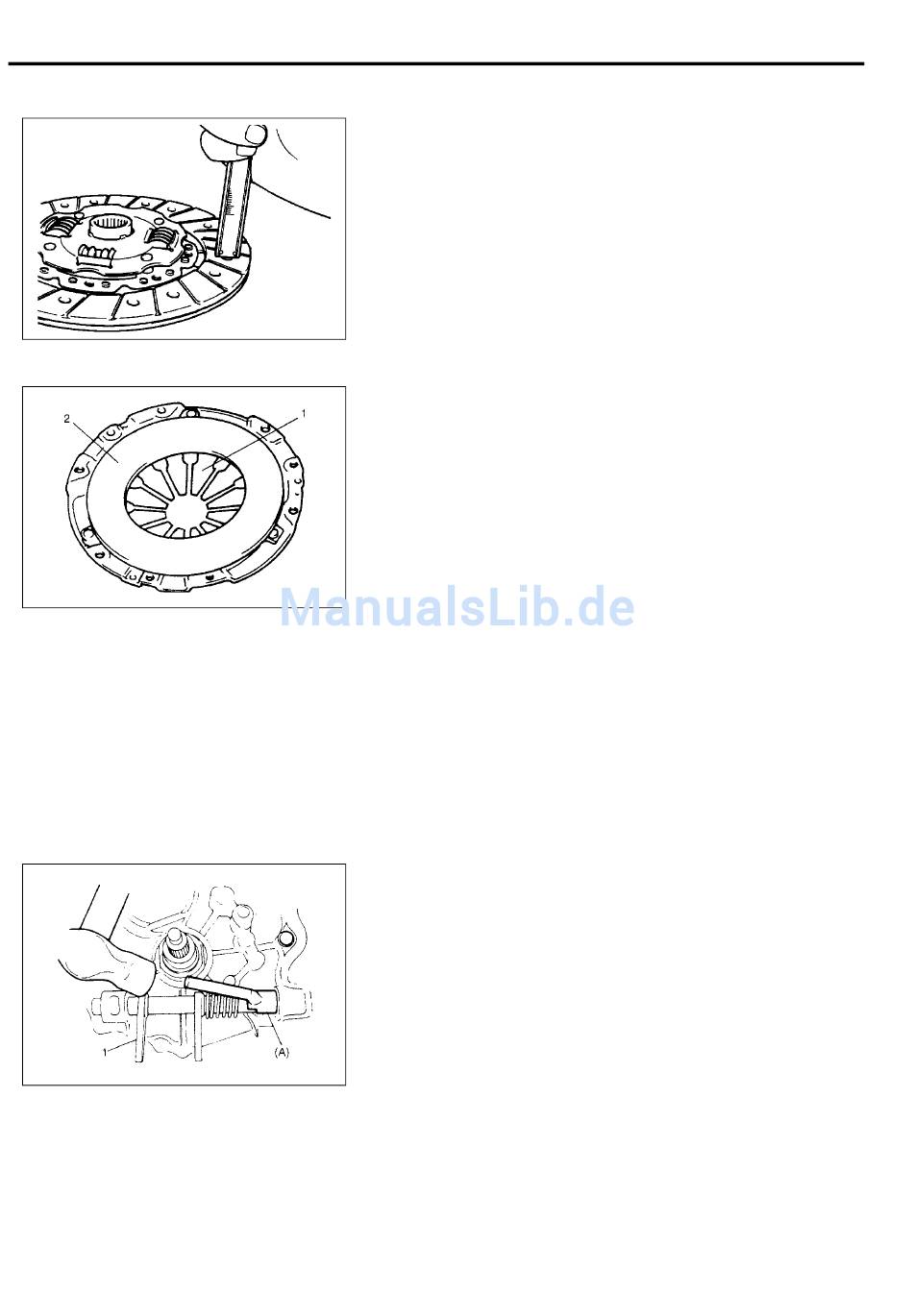

7C1-12 KUPPLUNG

Kupplungsscheibe

Tiefe des Nietenkopfsenkung messen, d. h. Abstand zwischen
Nietenkopf und Passfläche. Wenn festgestellt wird, dass die
Senkung die Grenze an eines der Löcher erreicht hat,
Scheibenbaugruppe austauschen.
Nietenkopftiefe
Sollwert: 1,65 – 2,25 mm
Verschleißgrenze: 0,5 mm

Kupplungsdeckel

1) Die Membranfeder (1) auf Verschleiß und Schäden
überprüfen.
2) Die Druckplatte (2) auf Verschleiß und heiße Stellen
untersuchen.
3) Bei
Mängeln
Membranfeder und Druckplatte (2) nicht zerlegen.

Schwungrad

Kontaktfläche mit Kupplungsscheibe auf Verschleiß und heiße
Stellen prüfen. Austauschen oder bei Bedarf reparieren.
Aus- und Einbau Ausrückmechanismus
Ausbau
1) Den Ausrückhebel durch das Lösen der Schraube
ausbauen.
2) Das Ausrücklager durch Drehen der Ausrückwelle (1)
herausnehmen.
3) Die Rückstellfeder (2) mit einer Zange lösen.
4) Die Buchse Nr. 2 mit dem Spezialwerkzeug und einem
Hammer heraustreiben.
Die Ausrückwellendichtring wird auch herausgedrückt.
Spezialwerkzeug
(A): 09922-46010
5) Die Ausrückwelle (1) und die Rückstellfeder (2) entfernen.
den
Kupplungsdeckel
austauschen.
