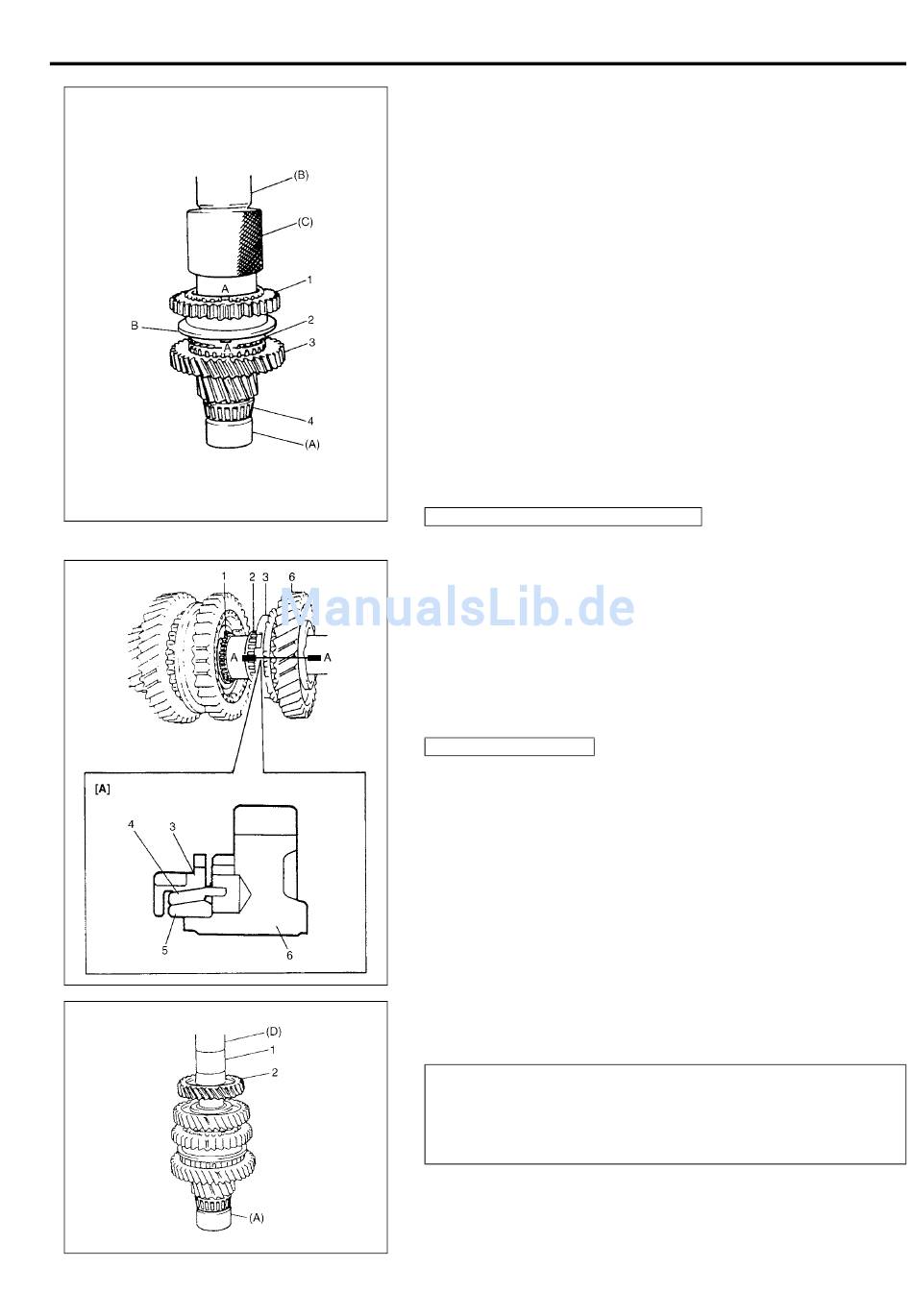

8) Buchsen- und Nabenbaugruppe für niedrige Geschwindigkeiten
(1) mit dem Spezialwerkzeug und Hammer hineintreiben, so
dass die Seite „B" der Buchse auf das 1. Zahnrad zeigt.
HINWEIS:
• Die Welle mit dem Spezialwerkzeug wie abgebildet
abstützen, so dass der Haltering des Lagerkegels (4) nicht
komprimiert wird.
• Beim Einpressen der Buchse und Nabe sicherstellen, dass
die Keilschlitze des Gleichlaufrings mit den Keilen
ausgerichtet sind.
• Nach Einpressen der Buchsen- und Nabenbaugruppe das
1. Zahnrad (3) auf leichtläufige Drehung überprüfen.
Spezialwerkzeug
(A): 09923-78210
(B): 09925-18011
(C): 09940-53111
A: Keilschlitze mit Keilen ausrichten.
9) Sicherungsring (1) montieren und sicherstellen, dass der
Sicherungsring sicher in der Nute installiert ist.
Nadellager (getrennter Stahlkäfigtyp) montieren und Öl auf das
Lager auftragen.
Gleichlaufaußenring (3), Mittelkegel (4) & Innenring (5) zusam-
mensetzen und 2. Zahnrad (6) wie in der Abbildung gezeigt
installieren.
[A]: ABSCHNITT A - A
10) 3. Zahnrad (2) und Abstandshalter (1) mit dem Spezialwerkzeug
und der Presse einpressen.
VORSICHT:
Zuerst das 3. Zahnrad (2) und den Abstandshalter (1) und
anschließend das 4. Zahnrad einpressen, so dass die
Zwischenwelle nicht übermäßig gepresst wird.
Spezialwerkzeug
(A): 09923-78210
(D): 09913-80112
HANDBUCH TRANSAXLE 7A1-37
