7A1-32 HANDBUCH TRANSAXLE

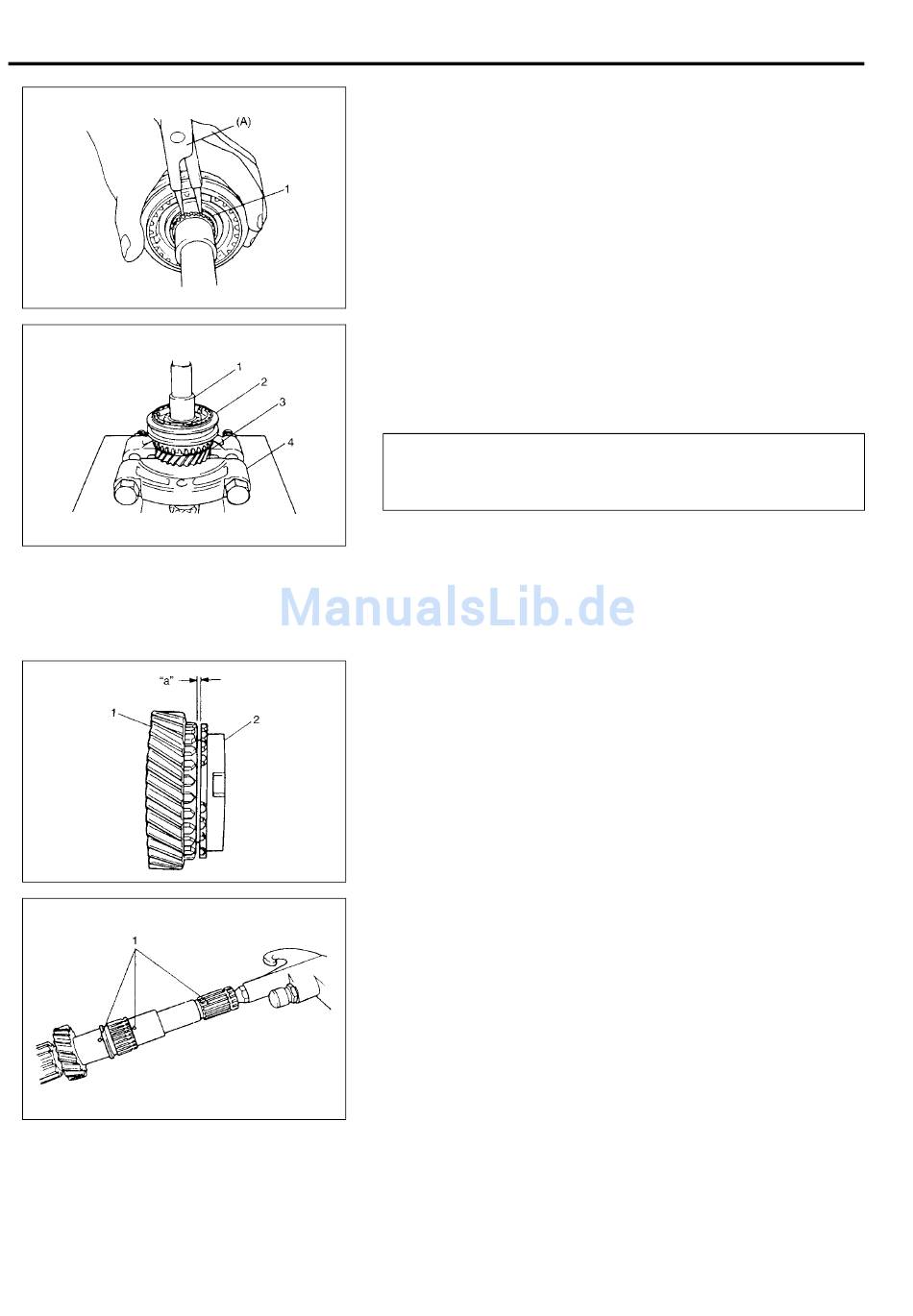

4) Mit einem Spezialwerkzeug den Sicherungsring (1) ausbauen.
Spezialwerkzeug
(A): 09900-06107
5) Die Gleichlaufbuchsen- und Nabenbaugruppe für hohe
Geschwindigkeiten (2) zusammen mit dem 3. Zahnrad (3) aus
der Antriebswelle (1) mit Hilfe des Lagerabziehers (4) und der
Presse heraustreiben.
VORSICHT:
Sicherstellen, dass die flache Seite des Abziehers verwendet
wird, um Beschädigungen des 3. Zahnrades zu vermeiden.
6) Nadellager des 3. Zahnrades aus der Welle heraustreiben.
7) Gleichlaufbuchsen- und Nabenbaugruppe zerlegen.
Zusammenbau
1) Alle Bauteile gründlich reinigen, überprüfen und bei Bedarf durch
neue austauschen.
2) Wenn die Gleichlaufteile repariert werden müssen, den Abstand
„a" zwischen dem Ring (2) und dem Zahnrad, zwischen jedem
angefasten Zahnrad sowie zwischen Ring und Buchse über-
prüfen und anschließend den Austausch der Teile festlegen.
Abstand zwischen Gleichlaufring und Zahnrad
Sollwert "a": 1,0 – 1,4 mm
Verschleißgrenze "a": 0,5 mm
3) Um eine ordnungsgemäße Schmierung zu gewährleisten, müs-
sen die Ölbohrungen (1) durchgeblasen und Verstopfungen
ausgeschlossen werden.
