Zusammenbau

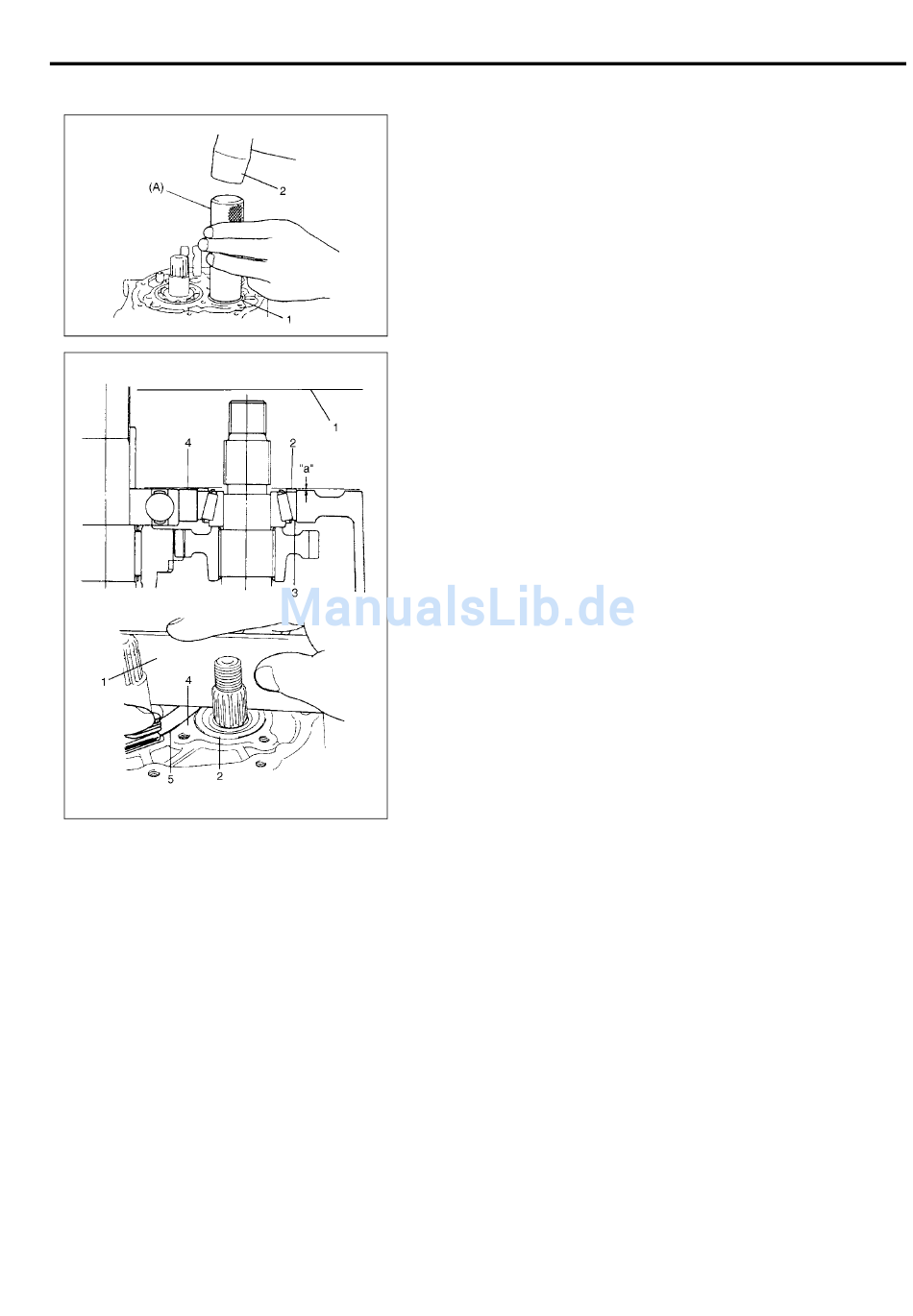

1) Linke Lagerschale (1) der Zwischenwelle an den Lagerkegel
montieren und Lagerschale mit dem Spezialwerkzeug und
einem Kunststoffhammer (2) anschlagen.
Spezialwerkzeug
(A): 09913-84510
2) Beim Einsetzen einer Unterlegscheibe (2) auf der Lagerschale
(3) die gerade Kante (1) darüber setzen und mit der Hand die
gerade Kante festdrücken und anschließend den Abstand „a"
zwischen der Gehäusefläche (4) und der geraden Kante mit
einer Fühlerlehre messen.
Abstand zwischen Gehäusefläche und gerader Kante
„a": 0,13 – 0,17 mm
(Scheibenüberstand)
3) Den obigen Schritt wiederholen und dabei eine entsprechende
Unterlegscheibe verwenden, um den Abstand „a" den Spezifika-
tionen anzupassen und auf die Scheibe auf die Lagerschale
setzen.
HINWEIS:
Einen 0,15 mm Fühler einsetzen, um festzustellen, ob durch
die Unterlegscheibe die Spezifikationen erfüllt werden.
Verfügbare Scheibendicke
0,40, 0,45, 0,50, 0,55, 0,6, 0,65, 0,7, 0,75, 0,8, 0,85, 0,9,
0,95, 1,0, 1,05, 1,1 und 1,15 mm
HANDBUCH TRANSAXLE 7A1-21
