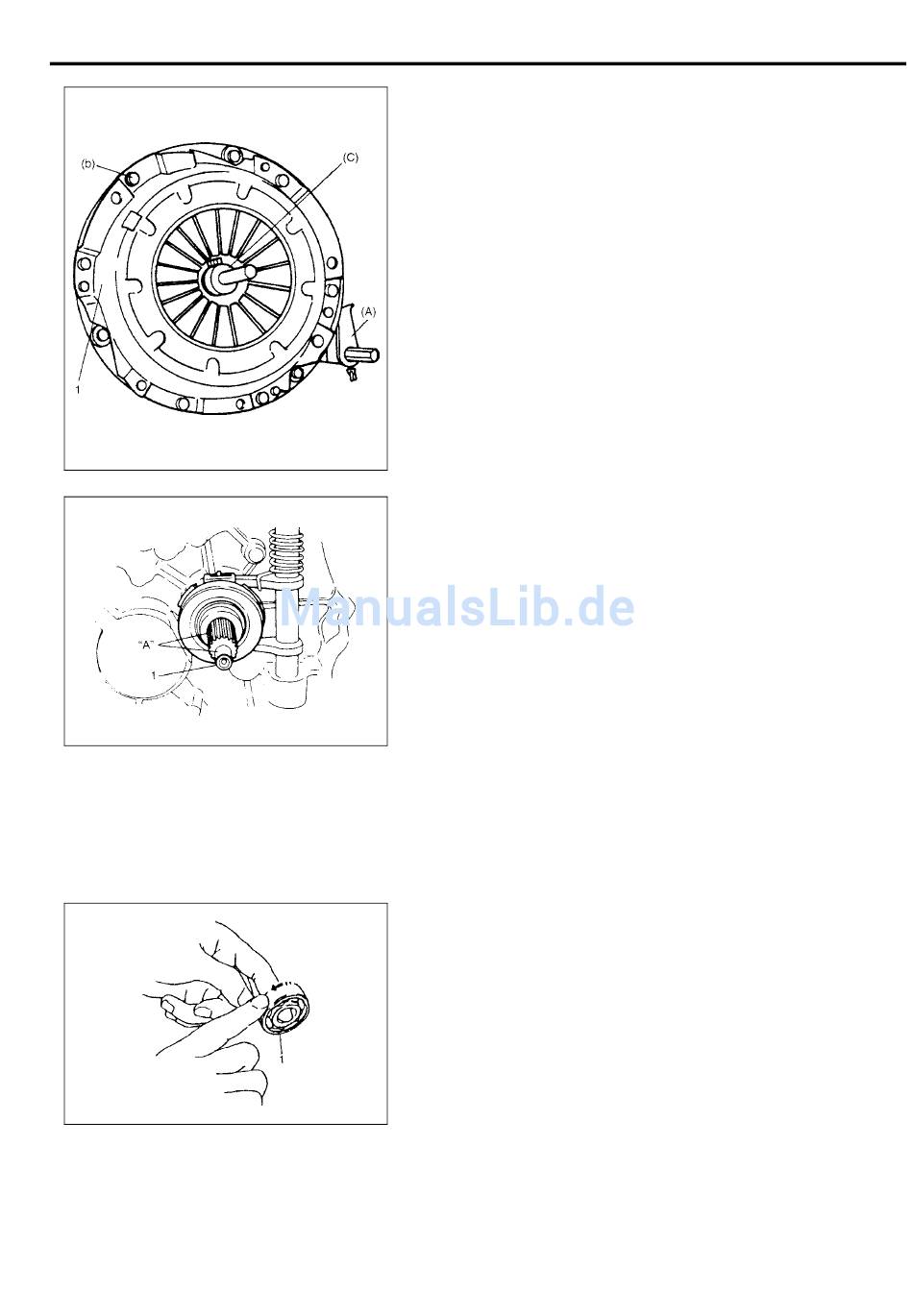

3) Kupplungsscheibe mit der Schwungradmitte mit einem
Spezialwerkzeug ausrichten, Kupplungsdeckel (1) und
Schrauben
montieren.
angegebenen Anzugsmoment festziehen.
HINWEIS:
• Beim Festziehen der Kupplungsdeckelschrauben die
Kupplungsscheibe mit dem Spezialwerkzeug (C) von Hand
zusammendrücken, so dass die Scheibe zentriert wird.
• Deckelschrauben
diagonaler Reihenfolge festziehen.
Spezialwerkzeug
(A): 09924-17810
(C): 09923-36320
Anzugsdrehmoment
Kupplungsdeckelschrauben (b) : 23 N·m (2,3 kg-m)
4) Etwas Fett auf die Antriebswelle (1) auftragen und dann die
Transaxle mit dem Motor gemäß „Aus- und Einbau
Transaxle" in Abschnitt 7A1 verbinden.
„A": Fett 99000-25210
HINWEIS:
Bim Einsetzen der Antriebswelle der Transaxle in die
Kupplungsscheibe die Kurbelwelle etwas drehen, um
den Zahnkranz auszurichten.
Überprüfung Kupplungsdeckel,
Kupplungsscheibe und Schwungrad
Antriebswellenlager
Lager (1) auf leichtgängige Drehung prüfen und bei Fehler
austauschen.
KUPPLUNG 7C1-11
Die
Schrauben
nacheinander
gleichmäßig
mit
dem
in
