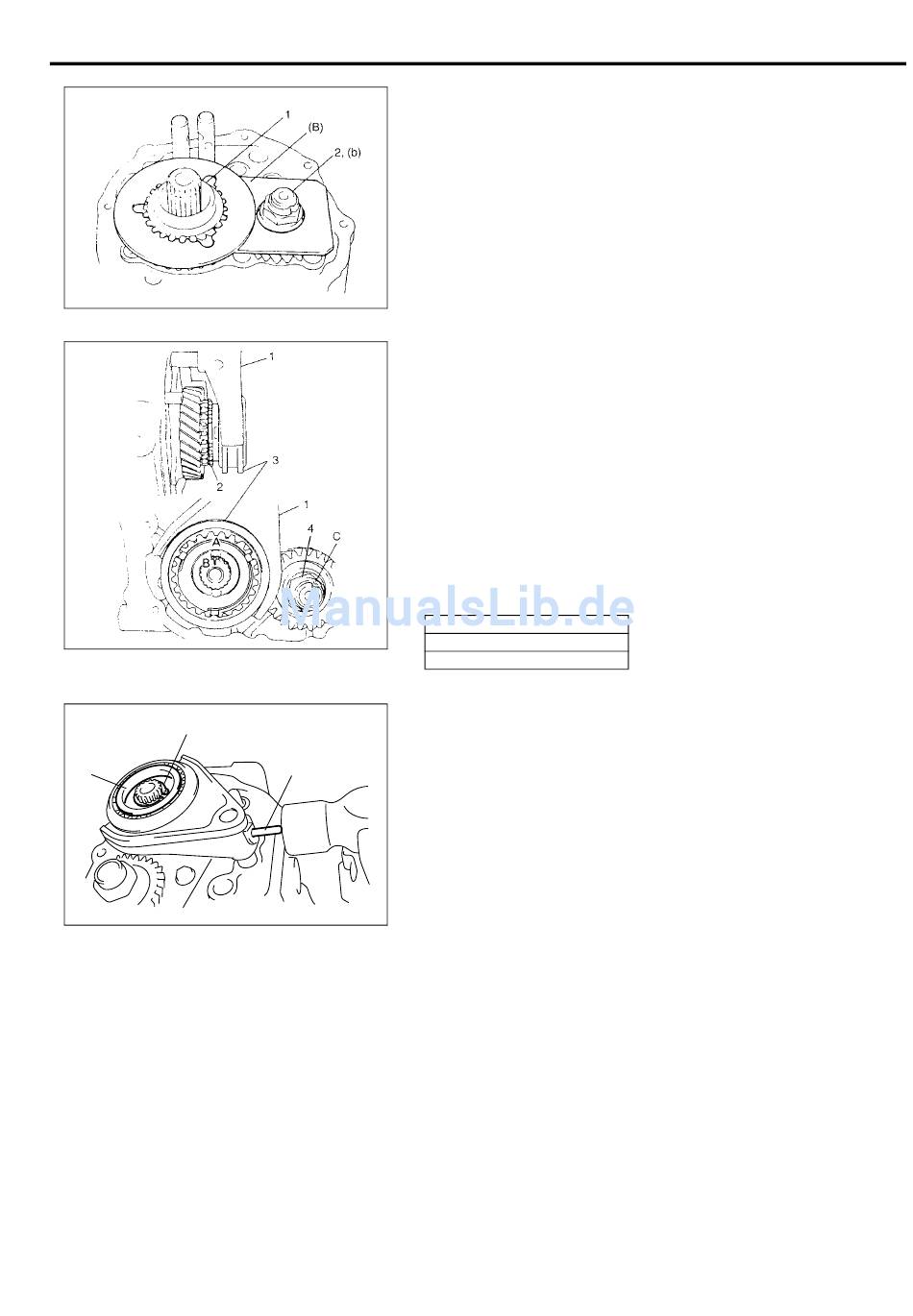

8) Nadellager mit getrenntem Stahlkäfig an die Antriebswelle mon-
tieren, Öl auftragen und dann Fünfganggetriebe (1) und Spe-
zialwerkzeug montieren, um die Wellenumdrehung zu stoppen.
Spezialwerkzeug
(B): 09927-76010
9) Neue Mutter (2) für Zwischenwelle montieren und gemäß den
Vorgaben festziehen.
Anzugsdrehmoment
Mutter der Zwischenwelle (b): 70 N·m (7,0 kg-m)
10) Spezialwerkzeug entfernen, dann die Mutter (4) der Zwischen-
welle auf Position C mit einem Stemmwerkzeug und Hammer
verstemmen.
11) Den Gleichlaufring (2) montieren.
12) Fünfgang-Schalthebel (1) in die Buchsen- und Nabeneinheit (3)
einpassen und gleichzeitig in die Antriebswelle, Schaltwelle und
Schaltführung einbauen, so dass die Ölnute A mit der Wellen-
markierung B ausgerichtet ist.
HINWEIS:
Der lange Flansch der Nabe zeigt nach Innen (Getriebeseite).
A: Ölnute (mit B ausrichten)
B: Stanzmarkierung
C : Verstemmen
13) Den Federstift (1) hineintreiben.
14) Nabenscheibe (3) einsetzen und mit dem Sicherungsring (2)
befestigen.
1
HANDBUCH TRANSAXLE 7A1-23
