Bremse
C: ZERLEGEN
S405168A06
1. VORSICHTSMASSNAHMEN ZUR
ZERLEGUNG
S405168A0602
1) Schlamm und Schmutz von der Oberfläche des
Geberzylinders entfernen.
2) Die zur Zerlegung notwendigen Werkzeuge vor-
bereiten und auf der Werkbank bereitlegen.
3) Werkbank reinigen.

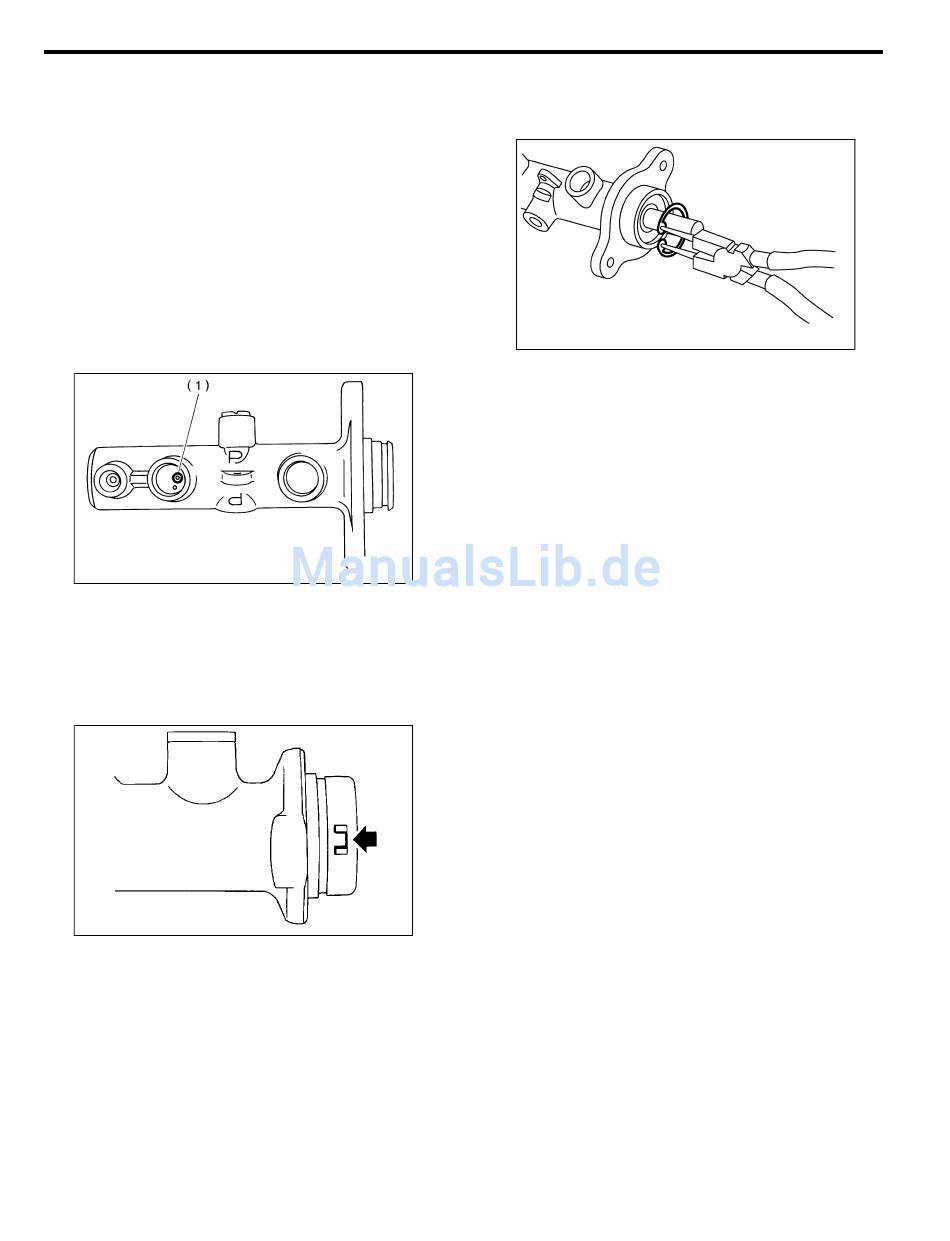

2. ZERLEGUNGSVERFAHREN
1) Mit einem Dorn den Stift austreiben, mit dem der
Ausgleichbehälter am Geberzylinder befestigt ist.
2) Primärkolben eindrücken und den Zylinderstift mit
Hilfe eines Magnetstabs entnehmen.
(1)
Zylinderbolzen
3) Die Klauen aufbieten und den Kolbenhalter ent-
fernen. (Ohne VDC)
HINWEIS:
Der Kolben kann aus dem Zylinder springen.
GEBERZYLINDER
4) Sicherungsring mit Zange entfernen. (Mit VDC)
HINWEIS:
Der Kolben kann aus dem Zylinder springen.
S405168A0603
5) Primärkolben und Sekundärkolben herausziehen.
VORSICHT:
¼ Zylinder, Kolben und Kappen der Kolben in
Bremsflüssigkeit oder Methylalkohol waschen.
¼ Zylinder, Kolben und Kappen der Kolben in
Bremsflüssigkeit oder Methylalkohol waschen.
Die
Methylalkohol zum Waschen benutzt wird, die
Gummiteile (Kappen usw.) nicht länger als 30
Sekunden eintauchen, da sie sonst aufquellen
können.
S4M0123B
S4M0124
BR-52
Teile
dabei
nicht
beschädigen.
B4M2287
Wenn
