ABB Robotics PickMaster Twin - PowerPac Anwendungshandbuch Seite 457

Ersatzteil - PickMaster Nocken-E/A-Kabel
-
xx2200000589

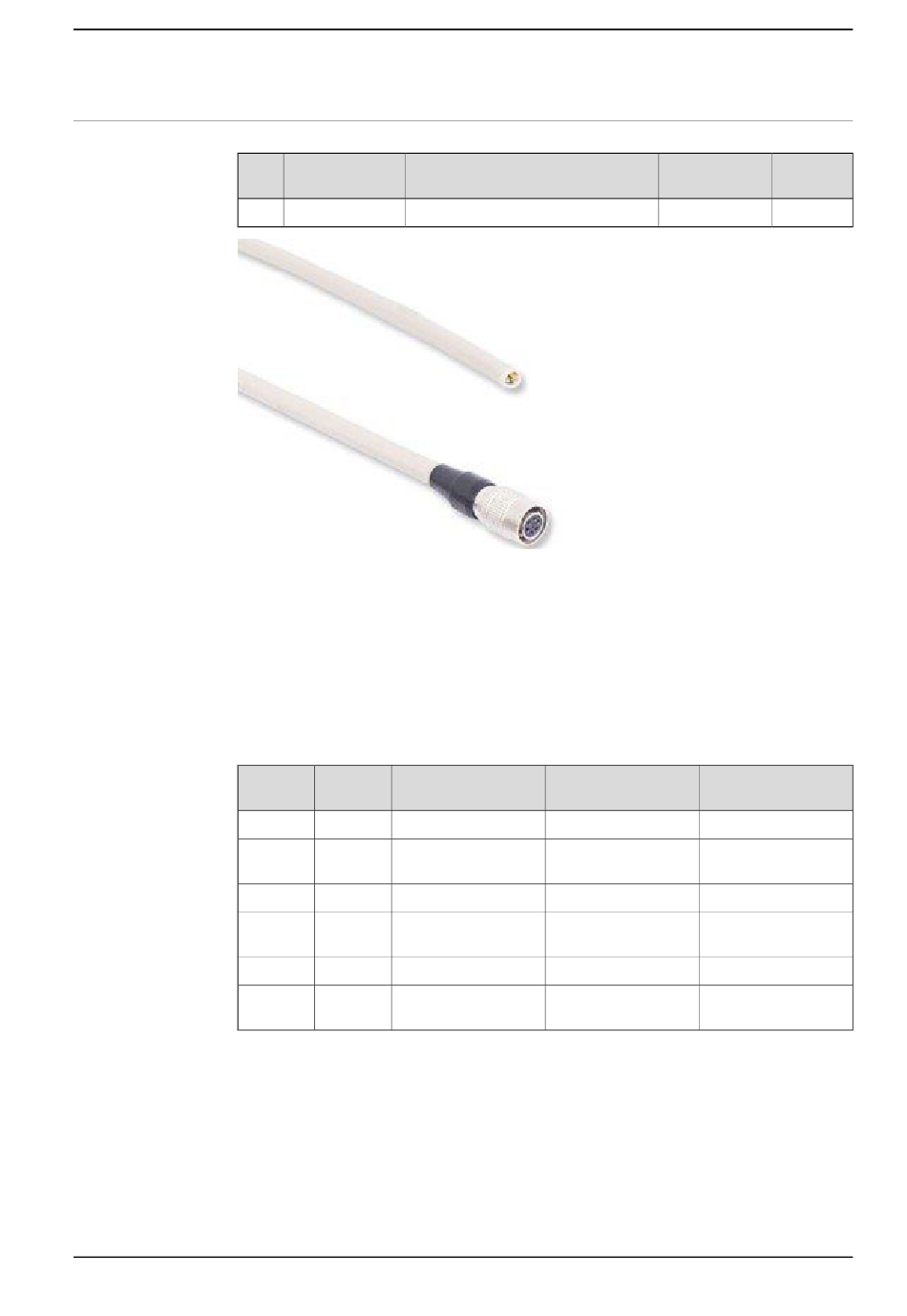

Power-I/O Kabel HRS 6p/offen, verdrillt 10 m - IOs / Stromkabel Kabel für die
Stromversorgung und Opto-Auslöser gekoppelte E/As der Basler ace GigE-Kameras
mit einer Länge von 10 Metern.
Das Kabel besitzt einen HRS 6-Pin-Steckverbinder an der Kameraseite. Das andere
Ende ist offen, so dass das Kabel angepasst an die individuellen Anforderungen
gekürzt werden kann.
Verkabelung:
Stiftnum-
mer
1
2
3
4
5
6
Anwendungshandbuch - PickMaster® Twin - PowerPac
3HAC080435-003 Revision: F
Ersatzteilnum- Beschreibung
mer
3HAC072141-001 PickMaster Nocken-E/A-Kabel
Kabelfar- Ace GigEg (ohne
be GPIO)
Braun Kameraleistung
Pink Opto-isoliert EIN (Li-
ne1)
Grün Nicht angeschlossen
Gelb Opto-isoliert AUS
(Out1)
Grau Opto-isoliert E/A Erde
Weiß Kamera-Strom Erde
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Typ
Ace GigEg (mit GPIO) Aviator CL Läufer
Kameraleistung Kameraleistung
Opto-isoliert EIN (Li- Kameraleistung
ne1)
GPIO (Line3) Nicht angeschlossen
Opto-isoliert AUS Nicht angeschlossen
Opto-isoliert E/A Erde Kamera-Strom Erde
Kamera-Strom und Kamera-Strom Erde
GPIO Erde
Fortsetzung auf nächster Seite
7 Ersatzteile
7.2 Kamerateile
Fortsetzung
Ersatzteil-
kategorie
L1
